پمپ پلیمری

پمپ پلیمری از نوع دیافراگمی AXFLOW

پمپ های پلیمری از نوع دیافراگمی که بصورت پنوماتیک با نیروی فشاری باد کار می کند با برند AXFLOW و با قابلیت هایی بسیار بالا در مقایسه با پمپ پلیمری گریز از مرکز در انتقال سیال در ارتفاعات بسیار بالا طراحی شده است. بکارگیری مواد پلیمری از جنس پلی پروپیلن PP در گرید P100 در تولید این پمپ دیافراگمی پلیمری مقاومت بسیار بالایی را در تماس با سیالات خورنده، اسید ها، باز ها و محلول های صنعتی بوجود می آورد. دبی جریان حد متوسط 56.8 لیتر در دقیقه l/m برای این پمپ 3.6 کیلوگرمی پلیمری که دارای دریچه ورودی و مطالعه بیشتر ...


بایگان صنعت امرداد	09196218230

پمپ پلیمری با درایو مگنتیک Basis

پمپ های پلیمری با درایو های از نوع مگنتیک و از نوع سانتریفیوژ که در سری اصلی Argal و در نوع Basis تولید می شوند پمپ هایی با توان متوسط و پایین هستند که دارای دبی جریان حداکثری 3.5 متر مکعب در ساعت و تا ارتفاع حداکثری 8 متر را منتقل می کنند. با این وجود داستن مولکول هایی سنگین با تعداد اتم های بالا عدم واکنش پذیری شیمیایی را برای این پمپ پلیمری که در قسمت هوزینگ و ایمپلر های دوار از پلی پروپیلن و یا پلی اورتان استفاده می کند این سری از پمپ های مگنتیک را برای مطالعه بیشتر ...


بایگان صنعت امرداد	09196218230

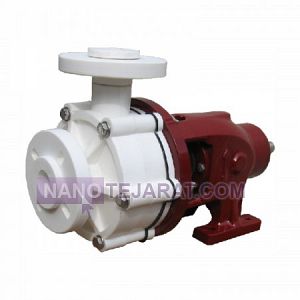

پمپ پلیمری اقتصادی Alfa

پمپ پلیمری سری اقتصادی برند Alfa با راندمان کاری بسیار بالا برای کاربری های سطح متوسط که نیاز به دبی و هد چندان بالایی ندارد مورد استفاده قرار می گیرد. قسمت های در تماس با سیال شامل هوزینگ پمپ و اجزای دوار از جنس پلی پروپیلن تولید شده و حداکثر دبی 8 متر مکعب در ساعت را تحویل می دهند. هد این پمپ پلیمری دارای میزان حداکثر 8 متر بوده و دمای حداکثر سیال در جریان این پمپ 80 درجه سانتی گراد است. فشار حداکثر کاری این پمپ پلیمری فلنج دار 2 بار bar می باشد که دارای شافت های مطالعه بیشتر ...


بایگان صنعت امرداد	09196218230

مشخصات مکانیکی پمپ های پلیمری گرید های PE80 , PE100

تجهیزات صنعتی تولید شده از جنس های پلیمری پر کاربردی مانند پلی پروپیلن از انواع لوله های و فلنج های پلیمری گرفته تا هوزینگ و ایمپلر پمپ های پلیمری اغلب در دو گرید PE80 , PE100 عرضه می شوند که این دو گرید از پمپ پلیمری دارای قابلیت های مکانیکی و قیمت فروش متفاوتی نیز هستند. گرید PE80 از پمپ های پلی پروپیلن در نوع Medium Density Polyethylene یا پلی پروپیلن با دانسیته حد متوسط هستند که دارای حداقل مقاومت کششی برابر با 8.0 MRS یا بصورت معادل 8.0 مگاپاسکال هستند که در خطوط انتقال آب، گاز و در تولید تجهیزات صنعتی مانند اجزای پمپ های پلیمری استفاده می شود. این در حالی است که پلی پروپیلن بکار گرفته شده در تولید پمپ پلیمری از گرید PE100 طبق استاندارد ISO4427 می بایست دارای حداقل مقاومت کششی برابر با 10.0 MRS یا مگاپاسکال باشد که اغلب در مقایسه با PE80 دارای دانسیته وزنی بالاتری نیز خواهد بود و این امر سبب می شود که قیمت پمپ پلیمری تولید شدده از PP در گرید PE100 اندکی بالاتر از نمونه های PE80 باشد.

البته MRS بکار رقته در معرفی قابلیت ها و مشخصات مکانیکی مواد پلیمری تنها بیانگر مقاومت کششی نبوده و این مقاومت را محدود به یک بازه دمایی و زمانی می کند که در مورد این دو گرید دمای 20 درجه سانتی گراد و برای مدت 50 سال طبق استاندارد ایزو تعیین می شود. با توجه به قابلیت های بالاتر گرید PE100 در تولید پمپ های پلیمری که برای عملکرد در دماهای بالاتر، تحت فشار های بالاتر و برای انتقال سیالاتی در هد بالاتر مورد استفاده قرار می گیرند این گرید دارای کاربری گسترده تری است. علاوه بر دو گرید پلی پروپیلن یاد شده گرید دیگری مانند PE63 نیز وجود دارد که در تولید هوزینگ و ایمپلر پمپ بکار گرفته نمی شود و در اغلب موارد کاربری آن محدود به لوله های پلی پروپیلن تحت فشار کم و انتقال سیالات در دمای متوسط می باشد. انتخاب گرید پمپ پلیمری می بایست با در نظر گرفتن فاکتور های متعددی از جمله حداکثر دما و فشار و با بکارگیری داده های مهندسی مکانیک سیالات صورت پذیرد.

قابلیت های گرید های مختلف Polymer Pump در تماس با اسید ها

همانطور که پیش تر نیز گفته شد پمپ های پلیمری اغلب از جنس پلی پروپیلن PP و گاهی در شرایط خاص از جنس تفلون که از ترکیبات مقاوم پلیمری در برابر اسید ها، دما و فشار است استفاده می شود. در جدول زیر به مقایسه عملکرد گرید های مختلف مواد پلیمری در تماس با برخی از خورنده ها و اسید ها در دمای 20 درجه سانتی گراد پرداخته ایم. توجه به این نکته که عملا مواد پلیمری در دماهای بالاتر قابلیت های خود را بالاخص تحت فشار از دست می دهند نیز دارای اهمیت بالایی است.

مقاومت در دمای 20°C	PEEK	PE	PP پلی پروپیلن	PPS	FEP	EFTE	PFA	PTFE تفلون	NBR	EPDM
Acetaldehyde	عالی	–	–	–	عالی	–	عالی	–	پیشنهاد نمی شود	پیشنهاد نمی شود
اسید استیک (20%)	عالی	عالی	عالی	عالی	عالی	عالی	عالی	عالی	قابل قبول	عالی
اسید استیک (80%)	عالی	عالی	عالی	عالی	عالی	–	عالی	عالی	–	–
استون	عالی	قابل قبول	عالی	عالی	عالی	عالی	عالی	عالی	پیشنهاد نمی شود	عالی
نیتریل استون	عالی	–	–	عالی	عالی	عالی	عالی	عالی	قابل قبول	عالی
اسید اکریلیک	عالی	–	–	عالی	عالی	–	عالی	–	–	–
آمونیاک	عالی	–	–	عالی	عالی	–	عالی	–	–	–
آمونیاک (10%)	عالی	قابل قبول	عالی	عالی	عالی	عالی	عالی	عالی	–	–
آمونیاک (مایع)	قابل قبول	–	–	عالی	عالی	–	عالی	–	–	–
هیدروکسید آمونیوم	عالی	عالی	عالی	عالی	عالی	عالی	عالی	عالی	–	–
هیدروکربن های آروماتیک	عالی	قابل قبول	پیشنهاد نمی شود	عالی	عالی	–	عالی	–	–	–

ساختار پمپ ضد اسید یا پلیمری و اجزای آن

ساختار پمپ پلیمری (Polymer Pump) معمولاً به گونه ای طراحی می شود که بتواند سیالات ویسکوز یا دوغاب های پلیمر را به صورت پایدار و بدون آسیب منتقل کند. ساختار کلی پمپ پلیمری شامل بخش های اصلی زیر است:

پوسته پمپ: معمولاً از جنس فلز یا پلاستیک مقاوم به خوردگی و سایش ساخته می شود. شکل آن به گونه ای است که جریان سیال به صورت یکنواخت وارد و خارج شود.
پروانه: بخش چرخان پمپ که انرژی مکانیکی را به سیال منتقل می کند. معمولاً چند پره دارد و برای انتقال سیالات ویسکوز یا دوغاب طراحی خاصی دارد تا از گرفتگی جلوگیری شود.
شفت: محور چرخان که پروانه به آن متصل است و انرژی را از موتور به پروانه منتقل می کند.
مکانیکال سیل یا آب بندی: برای جلوگیری از نشت سیال در محل عبور شفت از بدنه پمپ به کار می رود.
یاتاقان ها: برای نگهداری و حمایت شفت و کاهش اصطکاک آن در حین چرخش.
ورودی و خروجی: محل ورود و خروج سیال از پمپ.
موتور یا محرک: معمولاً موتور الکتریکی که انرژی لازم برای چرخش پروانه را تامین می کند.

برای مشاهده انواع پمپ های اسیدی و مقاوم به خوردگی از فروشندگان معتبر نیز می توانید به لینک زیر مراجعه نمایید:

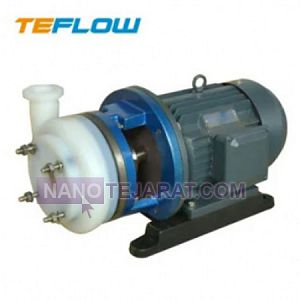

پمپ پلیمری فلوروپلاستیک TEFLOW

پمپ کم فشار پلیمری با هوزینگی از جنس فلوروپلاستیک با برند چینی TEFLOW دارای دبی حداکثر 50 متر مکعب در ساعت m3/h می باشد. این پمپ پلیمری از نوع یک طبقه با ایمپلری از نوع بسته با راندمان کاری بین 30 الی 60% تولید شده است. سایز دریچه ورودی پمپ پلیمری TEFLOW بین 25 الی 80 میلیمتر متفاوت بوده و توانی بین 3 الی 7.5 کیلو وات یا بین 4 الی 10 اسب بخار را دارد. دریچه خروجی پمپ سانتریفیوژ پلیمری با برند چینی TEFLOW بین 25 الی 65 میلیمتر بوده و اغلب با دور 2900 دور و با فرکانس مطالعه بیشتر ...


بایگان صنعت امرداد	09196218230

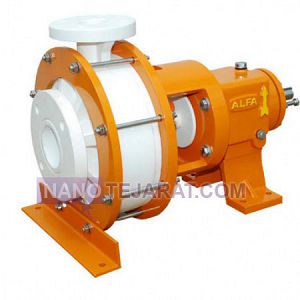

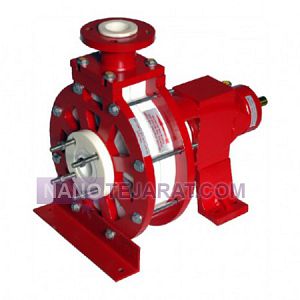

پمپ پلیمری انتقال اسید Alfa

پمپ های پلیمری سری Jumbo از برند آلفا Alfa بسیار ایده آل در پمپاژ اسید ها و آلکالین ها هستند. صنایع مصرف کننده این سری از پمپ ها صنایع نفت و پتروشیمی، کارخانجات کلر آلکالین ها، کارخانجات صنایع فولاد و تصفیه خانه ها هستند. این پمپ پلیمری که با سرعت زاویه ای حداکثر 2900 دور در دقیقه عمل می کند قابلیت پمپاژ دبی 30 متر مکعب در ساعت را به ارتفاع حداکثری 14 متر دارد. حداکثر دمای کاری این پمپ پلیمری انتفال اسید 80 درجه سانتی گراد بوده و دارای دریچه های ورودی و خروجی 2 اینچی است. سایز ایمپلر مطالعه بیشتر ...


بایگان صنعت امرداد	09196218230
