واشر فنری Spring washer که به آن واشر قفلی یا Split washer واشر بریده نیز می گویند نوعی از اتصالات بکار گرفته شده در پیچ و مهره های صنعتی می باشد که در برخی از کاربری ها بصورت آپشنال و در برخی از شرایط بصورت الزامی مورد استفاده قرار می گیرد. در اغلب موارد پس از عبود پیچ از سطح قطعه کار ابتدا یک عدد واشر فنری، بر روی آن یک عدد واشر تخت و در نهایت مهره اتصال پیدا می کند. دقیقا مانند پیچ ها و مهره ها واشر فنری نیز در گرید های مختلف آهنی شامل گرید 4 و 5 آهن، گرید های فولادی خشکه گرید واشر فنری 8 و حتی در گرید های بالاتر تولید می شود. در گرید های استنلس استیل واشر فنری استیل در دو گرید A2 تولید شده از استنلس استیل آستنیته 304 و گرید A2 تولید شده از استنلس استیل آستنیته A4 قابل عرضه می باشد. واشر فنری در سایز های میلیمتری مطابق با استاندارد DIN127 تولید و عرضه می شود. البته نمونه هایی از سایز های اینچی از این سری واشر ها نیز در استاندارد ASTM موجود می باشند که اغلب در اتصالات پیچ های اینچی مانند استاندارد A320, A325, A490 مورد استفاده قرار گرفته و یا بصورت معادل سازی شده در اتصالات پیچ شش گوش و آلن متریک مورد استفاده قرار می گیرند.
واشر فنری به سبب درزی که به شکل دو لبه با فاصله ای اندک از هم دارد شبیه به یک دور از فنر های پیچشی بوده و به همین دلیل به واشر فنری نام گذاری شده است. از طرفی با توجه به نقش مهمی که واشر فنری در قفل شدن اتصال دارد به آن واشر قفلی نیز نامیده می شود. عملا در اتصال مهره بر روی پیچ حتی در صورتیکه از واشر تخت نیز استفاده شده باشد زمانیکه مهره بر روی سطح واشر تخت می نشیند قابلیت ادامه اتصال ممکن نبوده و در آن نقطه ثابت می شود. وجود واشر فنری اولا کمک به افزایش تنش اتصال می کند چرا که با قرار گیری واشر فنری در پشت وئاشر تخت پس از بسته شدن و قرار گیری مهره بر روی واشر تخت امکان افزایش تنش اتصال با جمع شدن و انقباض واشر فنری میسر می شود. اتصال واشر فنری در اتصالاتی از پیچ و مهره که با ارتعاشان و ضربه روبرو هستند باعث می شود در لحظه ای که بر اثر ارتعاش یک فاصله حداقلی میکرونی بین مهره و واشر تخت پدید می آید این فاصله با منبسط شدن واشر فنری پر شده و این امر از باز شدن مهره بر اثر لرزش جلوگیری می کند که همین مکانیزم سبب می شود که واشر فنری به واشر قفلی نامگذاری شود. بنابراین هر چند این نوع اتصال بعنوان آپشنال نامگذاری می شود اما با توجه به اینکه اغلب ماشین آلات صنعتی از یک مبدل در ایجاد انرژی جنبشی (مانند الکتروموتور ها یا موتور های احتراق داخلی) استفاده می کنند با ارتعاشات و لرزش هایی روبرو بوده و استفاده از واشر فنری مانع از شل شدن یا باز شدن مهره بر روی پیچ می شود.
نتایج جستجو برای واشر فنری| پیچ سازان |
| Iran- جنوب تهران |
| 021-55413167 |

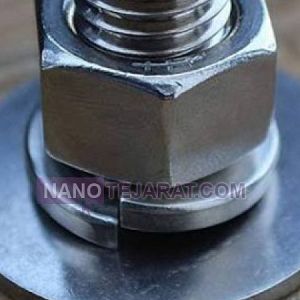

واشر فنری همانگونه که از نام آن مشخص است در زمان اتصال مهره بر روی پیچ مانند فنر فشرده می شود. واشر فنری آهنی گالوانیزه در سایز های M3 الی M24 تولید شده و در اتصالات پیچ و مهره ای بین واشر تخت و قطعه کار قرار می گیرد. واشر فنری آهنی گالوانیزه در سایز M6 میکیمتر هم در اتصالات پیچ های شش گوش، پیچ های آلن، پیچ های متری و گاهی حتی در اتصالات پیچ های ماشینی نیز مورد استفاده قرار می گیرد. واشر فنری طبق استاندارد DIN127 در دستگاه استاندارد کشور آلمان با ابعاد میلیمتری تولید می شود.
واشر فنری آهنی در واقع در دو گرید یعنی 4.6 و 5.6 تولید شده و بصورت گالوانیزه در سایز 6 میلیمتر M6 و در سایز های مختلف مورد استفاده قرار می گیرد. گرید های آهنی از واشر فنری در ترکیبات آلیاژی خود از حداقل کربن استفاده کرده و بسیار نرم می باشند. تنسایل واشر فنری آهنی گالوانیزه در گرید 4.6 پایین تر از 400 و در کلاس 5 کمتر از 500 نیوتن بر میلیمتر مربع می باشد. نوع آبکاری بکار گرفته شده برای واشر فنری آهنی گالوانیزه سایز 6 میلیمتر گالوانیزه سرد می باشد. این فرایند در حمام هایی از فلز زینک Zn یا روی در دمای تقریبی 240 درجه سانتی گراد صورت می پذیرد که طی آن یک لایه نازک از زینک بر روی سطح واشر فنری قرار می گ
 | |
| پیچ سازان | 021-55413167 |
| پیچ و مهره تهران مرکز |
| Iran-مرکزی تهران |
| 021-55429480 |
آلیاژ تیتانیوم بکار گرفته شده در تولید واشر فنری تیتانیوم حاوی درصد پایینی از عناصر فلزی دیگر مانند آلومینیوم و وانادیوم می باشد. مقاومت محیطی بسیار بالای واشر فنری تیتانیوم با وجود قیمت بسیار بالاتری که نسبت به دیگر گرید های فلزی دارد سبب کاربری آن در شرایط سخت محیطی چه به لحاظ دمایی و چه به لحاظ خورندگی محیطی می شود. در واقع تنها در تماس با اسید های غلیظ است که واشر فنری تیتانیوم Titanium دچار خوردگی می شود و حتی در دماهای بالا نیز یک سطح اکسید شده بر روی محیط بیرونی شکل می گیرد که لایه های درونی را در برابر آسیب حرارتی حفظ می کند. اغلب از گیرد های 5، 9 و گاهی از گرید 11 تیتانیوم در تولید واشر فنری با سطحی نقره ای رنگ بسیار براق و بدون آبکاری استفاده می شود که برای کاربری های سازه های دریایی در تماس با آب شور دریا بسیار ایده آل است. هر چند دمای ذوب تیتانیوم 1660 درجه سانتی گراد است اما کاربری واشر فنری تیتانیوم اغلب تا دمای 326 درجه سانتی گراد پیشنهاد می شود که میزان خزش این فلز در این دما حدود 15% می باشد.
 | |
| پیچ و مهره تهران مرکز | 021-55429480 |
| پیچ و مهره تهران مرکز |
| Iran-مرکزی تهران |
| 021-55429480 |
این استاندارد متریک آلمانی به تبیین استاندارد های ابعادی و وزنی واشر های فنری می پردازد که لبه های آنها تنها بصورت برش خورده و در بیرونی ترین نقطه نیز در امتداد سطح برش خورده هستند که به واشر فنری استاندارد DIN127 type B نیز شناخته می شوند. اغلب نمونه های واشر فنری موجود در ایران با این استاندارد تولید شده اند و از نظر وزنی اغلب از جداول تببین شده برای استاندارد DIN127 تبعیت می کنند. این سری از واشر های فنری بصورت استاندارد با قطر داخلی حداقلی 3 میلیمتر و حداکثری 36 میلیمتر در گرید های فولادی و استیل تولید می شوند و استاندارد های معادل آنها UNI 4464A , PN82008 , CSN021740 می باشد. در زمان بسته شدن درز در اتصال تحت تنش فشاری اعمالی از طرف مهره این استاندارد از واشر فنری DIN7980 بصورت کاملا تخت فشرده می شود و هیچ جزئی از آن از سطح تخت حارج نیست و این در حالی است که واشر فنری سری A از استاندارد DIN127 در حین اتصال کامل نیز به سبب زاویه 60 درجه ای که لبه های آن دارد به شکل دو زائده بیرونی در اتصال قرار می گیرد.
 | |
| پیچ و مهره تهران مرکز | 021-55429480 |
واشر های فنری با استاندارد های مختلفی تولید می شوند که معمول ترین آنها استاندارد آلمانی DIN127 می باشد که در تبیین ابعاد و شکل هندسی واشر های فنری با سایز میلیمتری می پردازد. سایز های قید شده برای واشر ها اغلب یک مقدار اسمی و یک مقدار عددی دارند. چرا که برای اینکه واشر عملا به راحتی بر روی بدنه و جان پیچ حرکت کند می بایست قطر واقع در قسمت داخلی بالاتر از قطر اسمی پیچ داشته باشد. از این رو واشر فنری سایز M5 که بر روی پیچ سایز 5 میلیمتر بسته می شود هر چند دارای سایز اسمی 5 میلیمتر است اما در واقع قطر بیشتری دارد. در جدول زیر به بررسی سایز های واقعی، استاندارد ابعادی و زنی واشر فنری می پردازیم. در این جدول d1 قطر داخلی و d2 قطر خارجی واشر فنری، s ضخامت گرفته شده بر روی یک لبه از واشر و h ارتفاع کلی واشر فنری اندازه گیری شده در حداکثر فاصله دو لبه می باشد.زاویه حداقلی بیرونی واشر فنری استاندارد DIN127 در سری A 60 درجه در نظر گرفته شده است.| سایز واشر فنری | برای دنده | d1 حداقل | d1 حداکثر | d2 حداکثر | b | s | h حداقل | h حداکثر | k | r | وزن هر 1000 عدد واشر فنری kg |
| 3 | M3 | 3,1 | 3,4 | 6,2 | 1,3 ± 0,1 | 0,8 ± 0,1 | 1,9 | 2,1 | 0,15 | 0,2 | 0,11 |
| 3,5 | M3,5 | 3,6 | 3,9 | 6,7 | 1,3 ± 0,1 | 0,8 ± 0,1 | 1,9 | 2,2 | 0,15 | 0,2 | 0,12 |
| 4 | M4 | 4,1 | 4,4 | 7,6 | 1,5 ± 0,1 | 0,9 ± 0,1 | 2,1 | 2,5 | 0,15 | 0,2 | 0,18 |
| 5 | M5 | 5,1 | 5,4 | 9,2 | 1,8 ± 0,1 | 1,2 ± 0,1 | 2,7 | 3,2 | 0,15 | 0,2 | 0,36 |
| 6 | M6 | 6,4 | 6,5 | 11,8 | 2,5 ± 0,15 | 1,6 ± 0,1 | 3,6 | 4,2 | 0,2 | 0,3 | 0,83 |
| 7 | M7 | 7,1 | 7,5 | 12,8 | 2,5 ± 0,15 | 1,6 ± 0,1 | 3,6 | 4,2 | 0,2 | 0,3 | 0,93 |
| 8 | M8 | 8,1 | 8,5 | 14,8 | 3 ± 0,15 | 2 ± 0,1 | 4,6 | 5,4 | 0,3 | 0,3 | 1,6 |
| 10 | M10 | 10,2 | 10,7 | 18,1 | 3,5 ± 0,2 | 2,2 ± 0,15 | 5 | 5,9 | 0,3 | 0,5 | 2,53 |
| 12 | M12 | 12,2 | 12,7 | 21,1 | 4 ± 0,2 | 2,5 ± 0,15 | 5,8 | 6,8 | 0,4 | 1 | 3,82 |
| 14 | M14 | 14,2 | 14,7 | 24,1 | 4,5 ± 0,2 | 3 ± 0,15 | 6,8 | 8 | 0,4 | 1 | 6,01 |
| 16 | M16 | 16,2 | 17 | 27,4 | 5 ± 0,2 | 3,5 ± 0,2 | 7,8 | 9,2 | 0,4 | 1 | 8,91 |
| 18 | M18 | 18,2 | 19 | 29,4 | 5 ± 0,2 | 3,5 ± 0,2 | 7,8 | 9,2 | 0,4 | 1 | 9,73 |
| 20 | M20 | 20,2 | 21,2 | 33,6 | 6 ± 0,2 | 4 ± 0,2 | 8,8 | 10,4 | 0,4 | 1 | 15,2 |
| 22 | M22 | 22,5 | 23,5 | 35,9 | 6 ± 0,2 | 4 ± 0,2 | 8,8 | 10,4 | 0,4 | 1 | 16,5 |
| 24 | M24 | 24,5 | 25,5 | 40 | 7 ± 0,25 | 5 ± 0,2 | 11 | 13 | 0,5 | 1,6 | 26,2 |
| 27 | M27 | 27,5 | 28,5 | 43 | 7 ± 0,25 | 5 ± 0,2 | 11 | 13 | 0,5 | 1,6 | 28,7 |
| 30 | M30 | 30,5 | 31,7 | 48,2 | 8 ± 0,25 | 6 ± 0,2 | 13,6 | 16,1 | 0,8 | 1,6 | 44,3 |
| 36 | M36 | 36,5 | 37,7 | 58,2 | 10 ± 0,25 | 6 ± 0,2 | 13,6 | 16,1 | 0,8 | 1,6 | 67,3 |
| 39 | M39 | 39,5 | 40,7 | 61,2 | 10 ± 0,25 | 6 ± 0,2 | 13,6 | 16,1 | 0,8 | 1,6 | 71,7 |
| 42 | M42 | 42,5 | 43,7 | 66,2 | 12 ± 0,25 | 7 ± 0,25 | 15,6 | 18,4 | 0,8 | 2 | 111 |
| 45 | M45 | 45,5 | 46,7 | 71,2 | 12 ± 0,25 | 7 ± 0,25 | 15,6 | 18,4 | 0,8 | 2 | 117 |
| 48 | M48 | 49 | 50,6 | 75 | 12 ± 0,25 | 7 ± 0,25 | 15,6 | 18,4 | 1 | 2 | 123 |
| 52 | M52 | 53 | 54,6 | 83 | 14 ± 0,25 | 8 ± 0,25 | 18 | 21,2 | 1 | 2 | 162 |
| 56 | M56 | 57 | 58,5 | 87 | 14 ± 0,25 | 8 ± 0,25 | 18 | 21,2 | 1 | 2 | 193 |
| 60 | M60 | 61 | 62,5 | 91 | 14 ± 0,25 | 8 ± 0,25 | 18 | 21,2 | 1 | 2 | 203 |
| 64 | M64 | 65 | 66,5 | 95 | 14 ± 0,25 | 8 ± 0,25 | 18 | 21,2 | 1 | 2 | 218 |
| 68 | M68 | 69 | 70,5 | 99 | 14 ± 0,25 | 8 ± 0,25 | 18 | 21,2 | 1 | 2 | 228 |
| 72 | M72 | 73 | 74,5 | 103 | 14 ± 0,25 | 8 ± 0,25 | 18 | 21,2 | 1 | 2 | 240 |
| 80 | M80 | 81 | 82,5 | 111 | 14 ± 0,25 | 8 ± 0,25 | 18 | 21,2 | 1 | 2 | 262 |
| 90 | M90 | 91 | 92,5 | 121 | 14 ± 0,25 | 8 ± 0,25 | 18 | 21,2 | 1 | 2 | 290 |
| 100 | M100 | 101 | 102,5 | 131 | 14 ± 0,25 | 8 ± 0,25 | 18 | 21,2 | 1 | 2 | 318 |
استاندارد وزنی قید شده در بالا برای واشر فنری از جنس آهنی و فولادی و با تلرانسی بسیار اندک در موارد استنلس استیل نیز صادق می باشد. استاندارد های معدل DIN127 در تولید واشر فنری در دستگاه های دیگر عبارتند از استاندارد UNI 1751 و CSN 021741. بدیهی است که بسته به فاصله دو لبه برش خورده و زاویه نهایی لبه ها می توانند استاندارد های دیگری که خاصیت کشسانی متفاوتی نیز در اتصالات پیچ و مهره بوجود آورند می توانند مورد استفاده قرار گیرند.
| پیچ و مهره کیان بولت |
| Iran-مرکزی تهران |
| 021-55401057 |
واشر های فنری Split washer نوعی از واشر ها هستند که در اتصال پیچ های شش گوش و آلن کاربری گسترده ای دارند. واشر های فنری طبق استاندارد متریک DIN127 تولید می شوند و در سایز های 3 الی 36 میلیمتر مورد استفاده قرار می گیرند. واشر فنری در گرید های آهنی، خشکه، فولادی و گرید های مختلف استنلس استیل تولید شده و متریال آن تابع متریال پیچ و مهره اتصالی است. کاربری واشر فنری در اتصالات پیچ و مهره به منظور افزایش تنش اتصال صورت گرفته و در اتصال ماشین آلاتی که با سطح بالایی از ارتعاش روبرو هستند مانع از باز شدن مهره بر روی پیچ می شود.
واشر فنری استیل در دو گرید استیل A2 معروف به استیل بگیر و استیل A4 معروف به استیل نگیر تولید می شود. واشر فنری استیل نگیر با دارا بودن عناصر مقاومی در برابر زنگ زدگی از قبیل کروم، نیکل و مولیبدنیوم دارای کاربری گسترده ای در محیط های مرطوب و در تماس با گاز های خورنده می باشد. سطح بیرونی واشر فنری استیل A4 بدون داشتن آبکاری سطحی و به رنگ نقره ای مایل به زرد و بسیار براق است.
 | |
| پیچ و مهره کیان بولت | 021-55401057 |
| پیچ و مهره تهران مرکز |
| Iran-مرکزی تهران |
| 021-55429480 |
در اتصالات پیچ و مهره فولادی خشکه کلاس 8.8 از واشر فنری خشکه فولادی کلاس 8 استفاده می شود. تنسایل مقاومت کششی بالای 800 مگاپاسکال برای این گرید فولادی از واشر فنری تحت تاثیر درصد بالای کربن در ساختار شیمیایی و عملیات حرارتی سخت کاری شامل سرمایش و گرمایش میسر می شود. قیمت واشر فنری خشکه بالاتر از نمونه های آهنی و پایین تر از نمونه های استنلس استیل بوده در اتصال پیچ شش گوش نیم دنده و تمام دنده خشکه و پیچ آلن خشکه مورد استفاده قرار می گیرد. سطح بیرونی این گرید فولادی می بایست برای داشتن مقاومت در برابر عوامل خورنده محیطی در برابر زنگ زدگی و اکسید شدن به یکی از روش های آبکاری گالوانیزه، داکرومات الکتروپلیت و یا بصورت فسفاته سطحی که بصورت یک لایه مقاوم به رنگ مشکی مات بر روی سطح واشر فنری فولادی خشکه قرار می گیرد استفاده شود. بازرگانی پیچ و مهره تهران مرکز تولید کننده انواع واشر های تخت و فنری در گرید های آهنی، فولادی و استیل در سایز های اینچی و میلیمتری است.
 | |
| پیچ و مهره تهران مرکز | 021-55429480 |
| پیچ و مهره تهران مرکز |
| Iran-مرکزی تهران |
| 021-55429480 |
پوشش داکرومات Dacromat coating یکی از روش های نوین در محافظت سطحی آلیاژ های فولادی است که در مورد انواع پیچ و مهره، واشر تخت و واشر فنری بکار گرفته می شود. بر خلاف آبکاری گالوانیزه سرد میزان زیادی از عنصر فلزی ارزشمند روی zn طی فرایند آبکاری داکرومات بر روی سطح واشر فنری قرار نمیگیرد و در دمای پایینتری نیز نسبت به گالوانیزه گرم انجام می گیرد که بالاخص در مورد واشر فنری در گرید های 8 و بالاتر که افزایش مقاومت آنها به روش های حرارتی صورت می پذیرد به سبب عدم نزدیکی فرایند آبکاری داکرومات به دمای فرایند حرارتی بسیار ایده آل است. سطح واشر فنری داکرومات به رنگ نقره ای براق شبیه به گالوانیزه سرد می باشد اما در تست نمک برای بررسی میزان مقاومت در برابر نمک ها که از ترکیبات قدرتمند خورنده هستند واشر فنری داکرومات بسیار ایده آل عمل می کند. قیمت فروش این نوع واشر ها با توجه به فرایند پیچیده تر اغلب بالاتر از نمونه های دیگر گالوانیزه می باشد.
 | |
| پیچ و مهره تهران مرکز | 021-55429480 |
| پیچ و مهره تهران مرکز |
| Iran-مرکزی تهران |
| 021-55429480 |
کلاس 4 آهنی از واشر فنری در واقع پایین ترین گرید، منعطف ترین گرید از واشر فنری با پایینترین میزان از تنسایل مقاومت کششی که حدود 400 نیوتن بر میلیمتر مربع است می باشد. درصد بسیار پایین از کربن در ترکیبات شیمیایی کلاس 4 واشر فنری سبب انعطاف بالا شده و قیمت آ« را پایین می آورد و در اغلب موارد این گرید از واشر فنری بصورت کیلویی در بازار عرضه می شود. پوشش سطحی برای مقاومت در برابر آب و رطوبت در این گرید پایین آهنی از واشر فنری گالوانیزه سرد می باشد که در حمام هایی مخصوص این فرایند در دمای پایینی خود 260 درجه سانتی گراد صورت می پذیرد. واشر فنری آهنی از سایز 4 میلیمتر به بالا تولید می شود و در اتصالات پیچ و مهره ای اغلب همراه با یک واشر تخت مورد استفاده قرار می گیرد. پوشش سطحی ایجاد شده در فرایند آبکاری گالوانیزه سرد بسیار نازک بوده و در اثر ایجاد خراش های سطحی واشر فنری در آستانه اکسید شدن و زنگ زدگی قرار می گیرد.
 | |
| پیچ و مهره تهران مرکز | 021-55429480 |
| پیچ و مهره تهران مرکز |
| Iran-مرکزی تهران |
| 021-55429480 |
گرید 316 از واشر فنری در واقع مقاوم ترین گرید به جز واشر های تیتانیوم در برابر زنگ زدگی بوده که حتی در برابر بسیاری از گاز های خورنده و ترکیبات کلر دار مانند کلرید ها نیز مقاومت مناسبی دارد. واشر فنری استنلس استیل در گرید 316 که بصورت آستنیته و با A4 نیز مشخص می شود دارای مقاومت کششی و تنسایل برابر با گرید بگکیر 304 است و مشخصات مکانیکی کاملا یکسانی نیز دارد اما وجود حدود 2 درصد از عنصر فلزی مولیبدنیوم نه تنها سبب افزایش مقاومت محیطی می شود بلکه تاثیر پذیری این گرید را در میدان مغناطیسی به صفر می رساند. از همین روست که گرید 316 از واشر فنری را نگیر می گویند. وجود عنصر ارزشمند مولیبدنیوم در ساختار واشر فنری استنلس استیل گرید 316 سبب بالا بودن قیمت فروش آن نسبت به گرید های آهنی و حتی گرید 304 استیل می شود. سایز های میلیمتری و اینچی از این واشر ها طبق استاندارد های DIN , EN, ISO, ASTM موجود می باشد.
 | |
| پیچ و مهره تهران مرکز | 021-55429480 |
| پیچ و مهره تهران مرکز |
| Iran-مرکزی تهران |
| 021-55429480 |
واشر فنری مورد استفاده در اتصالات پیچ و مهره های استیل می بایست در گرید استیل مورد استفاده قرار گیرد که پیرو گرید استیل پیچ انتخاب می شود. واشر فنری استیل گرید 304 که از نوع آستنیته بوده و به گرید A2 نیز شناخته می شود بدون نیاز به آبکاری و پوشش سطحی دارای مقاومت مناسبی در برابر زنگ زدگی ناشی از تماس آب و رطوبت است. این گرید از واشر فنری را به گرید 18-8 نیز می شناسند چرا که در ترکیبات شیمیایی خود 18% کروم Cr و 8% نیکل Ni داشته و وجود همین عناصر فلزی با فراوانی کمتر از آهن است که سبب بالا رفتن قیمت واشر فنری استیل نسبت به موارد آهنی می شود. سطح براق به رنگ نقره ای مایل به زرد و تنسایل مقاومت کششی برابر با 700 مگاپاسکال از مشخصات مکانیکی واشر فنری استیل گرید 304 هستند. از آنجایی که تحت تاثیر آهنربا جذب اندکی در این گرید استیل از واشر فنری اتفاق می افتد این گرید را به استیل بگیر نیز می شناسند.
 | |
| پیچ و مهره تهران مرکز | 021-55429480 |
فرایند تولید واشر فنری توسط ماشین آلات از دو دو غلتک که حد فاصل آنها به اندازه عرض از لبه واشر فنری تنظیم شده است که بالایی در جهت ساعتگرد و پایینی خلاف ساعتگرد در گردش هستند تشکیل می شود که گردش این دو غلتک در واقع به کششی و باز کردن مفتول از روی قرقره که پروفیل آن متناسب با استاندارد تولید واشر فنری می تواند متفاوت باشد انجام می گیرد. مفتول کشیده شده توسط این دو غلتک به داخل محفظه ای که به شکل یک دور فنر یعنی اولا در جهت ایجاد انحنا در مفتول و ثانیا با انکی اختلاف فاز برای افزایش ارتفاع درز مفتول ها تعبیه شده هل داده می شود و در حین عبور از این منحنی شکل دایره ای واشر فنری شکل می گیرد. طول مفتول کشیده شده در هر بار کشش به اندازه محیط واشر فنری و طبق رابطه C = 2 * pi * r که در آن r شعاع واشر فنری و pi عدد پی برابر با 3.14 است می باشد. پس از کشیده شده مفتول به میزان مورد نظر در تکمیل محیط یک دایره بیرونی واشر فنری یک الماس فلزی بصورت عمودی به برش شدن پروفیل می پردازد. این فرایند بسیار سریع و در کسری از ثانیه انجام می پذیرد. محصول خروجی واشر فنری سیاه بدون فرایند حرارتی و بدون آبکاری سطحی می باشد. با توجه به ترد بودن گرید های فولادی مانند گرید های 8، 9 و 10 از واشر فنری امکان مکش و فرم دادن آنها در دستگاه میسر نبوده و می بایست عملیات سخت کاری حرارتی پس از فرایند تولید واشر صورت پذیرد. به همین ترتیب در صورت نیاز به فرایند آبکاری سطحی این فرایند پس از تولید و پس از عملیات سخت کاری بر روی واشر فنری صورت می پذیرد. همنطور که قید شد فرایند تولید واشر فنری متفاوت با واشر های تخت که بصورت پرسی بر روی ورق ها تولید می شوند صورت می پذیرد.
عنصر فلزی وانادیوم با عدد اتمی 23 و عدد جرمی 50 یکی از عناصر فلزی با کاربری بالا در تولید فنر و درصد اندکی از آن در واشر های فنری نیز بالاخص برای گرید های فولادی استفاده می شود. خاصیت اصلی عنصر فلزی وانادیوم ایجاد قابلیت انعطاف پذیری قابل بازگشت یا به بیان ساده تر خاصیت فنری است. از این فلز با درصد های کنترل شده و کم حتی در تولید صفحه های اصطکاکی نیز استفاده می شود. کاربردی درصد بسیار اندکی از عنصر وانادیوم در گرید های فولادی واشر فنری که عملا گرید های خشک با حداقل انعطاف محسوب می شوند سبب می شود که در حین بسته شدن مهره بر روی پیچ واشر فنری در مرحله پرس از شکستن ممانعت به عمل آورد. تولید کنندگان اندکی در دنیا از فلز وانادیون در ترکیب شیمیایی واشر فنری استفاده می کنند که در صورت استفاده نیز قیمت آن بالا می رود.
| پیچ و مهره تهران مرکز |
| Iran-مرکزی تهران |
| 021-55429480 |
در میان گرید های فلزی مختلف بکار گرفته شده در تولید انواع پیچ، مهره، واشر های تخت و فنری نمونه های تیتانیوم دارای بالاترین میزان مقاومت محیطی است. حتی ترکیبات آلیاژی استنلس استیل نیز با وجود درصد بالای کروم و نیکلی که دارند در تماس با اسید ها و حتی املاح و نمک های دریایی در طولانی مدت دچار خوردگی و زنگ زدگی سطحی می شوند. واشر فنری تیتانیوم بصورت خیلی خاص در شرایط خاص با توجه به قیمت بسیار بالایی که دارد اغلب برای کاربری های صنعتی در تماس با گازهای خورنده و یا اتصالات کاربری دریایی مورد استفاده قرار می گیرد. این نوع متریال از واشر فنری بصورت بسیار خاص وارد شده و تنها در سایز هایی خاص در دسترس می باشد.
 | |
| پیچ و مهره تهران مرکز | 021-55429480 |
| پیچ و مهره تهران مرکز |
| Iran-مرکزی تهران |
| 021-55429480 |
واشر فنری در گرید های آهنی 4 و 5 با انعطاف بالا و مقاومت کششی پایینی تولید شده و اغلب بصورت آبکاری شده گالوانیزه سرد مورد استفاده قرار می گیرد. سایز های مختلفی از واشر فنری آهنی از M4 الی M36 بر حسب سایز مورد استفاده قرار گرفته و در اغلب کاربری ها پس از عبور پیچ از داخل قطعه کار ابتدا یک واشر فنری و سپس یک واشر تخت پیش از اتصال مهره مورد استفاده قرار می گیرد. قیمت واشر فنری جنس آهنی که درصد پایینی از کربن داشته و فاقد عملیات حرارتی است پایین تر از قیمت نمونه های استیل و فولادی می باشد و در اتصال پیچ های شش گوش آهنی کلاس 4.8 و 5.6 و پیچ آلنی از همین کلاس های آهنی مورد استفاده قرار می گیرد.
 | |
| پیچ و مهره تهران مرکز | 021-55429480 |
| پتروپیچ |
| Iran- جنوب تهران |
| 021-55420140 |
واشر فنری جزو اتصالات پیچ و مهره می باشد که همراه با واشر تخت بکار گرفته میشود. واشر فنری در گرید های مختلف آهنی، فولادی و استیل تولید و عرضه میشود. واشر فنری آهنی بصورت گالوانیزه سرد و واشر فنری فولادی اغلب بصورت گالوانیزه گرم تولید و عرضه میشود. استاندارد تولید واشر فنری DIN127 می باشد. سایز های مختلفی از واشر فنری از سایز 3 میلیمتر الی 36 میلیمتر تولید و عرضه می شوند.
 | |
| پتروپیچ | 021-55420140 |
| صنایع پیچ و مهره آژاکس |
| Iran- جنوب تهران |
| 09121933785 |
واشر فنری چینی در سایزهای
3......4..........5..........6 ........8......10........12.......
14......16.......18......20........
22.........24......25.....27.....
28.....30......32.......الی.....36
در کلاس ها و گرید های مختلف فولادی و استیل عرضه می شود.
 | |
