پیچ آلن
پیچ آلن در انواع سر استوانه ای، سر تخت و مغزی در نانوتجارت عرضه می شود. این اتصالات در گرید های آهنی، فولادی خشکه 8.8، 10.9 و 12.9 بصورت نیم دنده و تمام دنده و در گرید های استیل نگیر 316 و بگیر 304 عرضه می شوند.
.png?width=160&height=160&cropratio=160:160&image=/admin/uploads/پیچ-آلن-خشکه-8.8-سایز-M12x30-Allen-bolt--grade-8.8--size-M12x30-پیچ-و-مهره-آژاکس-5-u1097-5625a0-New Project (6).png&url=/admin/uploads/پیچ-آلن-خشکه-8.8-سایز-M12x30-Allen-bolt--grade-8.8--size-M12x30-پیچ-و-مهره-آژاکس-5-u1097-5625a0-New Project (6).png "پیچ آلن خشکه 8.8 سایز M12x30")
.png?width=160&height=160&cropratio=160:160&image=/admin/uploads/پیچ-آلن-8.8-فولادی-سایز-16-طول-50-16X50-8.8-allen-bolt-پیچ-و-مهره-آژاکس-5-u1097-fc38d6-New Project (5).png&url=/admin/uploads/پیچ-آلن-8.8-فولادی-سایز-16-طول-50-16X50-8.8-allen-bolt-پیچ-و-مهره-آژاکس-5-u1097-fc38d6-New Project (5).png "پیچ آلن 8.8 فولادی سایز 16 طول 50")
.png?width=160&height=160&cropratio=160:160&image=/admin/uploads/پیچ-آلن-فولادی-8.8-سایز-16-طول-60-16X60-8.8-allen-bolt-پیچ-و-مهره-آژاکس-5-u1097-f867ab-New Project (6).png&url=/admin/uploads/پیچ-آلن-فولادی-8.8-سایز-16-طول-60-16X60-8.8-allen-bolt-پیچ-و-مهره-آژاکس-5-u1097-f867ab-New Project (6).png "پیچ آلن فولادی 8.8 سایز 16 طول 60")
پیچ آلن یا پیچ سوکت هِد شش گوش داخلی (Hex Socket Head Cap Screw) یکی از پرکاربردترین اتصالات رزوهای در صنایع مکانیکی، خودروسازی و تجهیزات دقیق است. این نوع پیچ معمولاً مطابق با استاندارد ISO 4762 یا DIN 912 ساخته میشود و دارای سر استوانهای با حفره داخلی ششگوش برای نصب با آچار آلن است. قطر اسمی رزوه این پیچها از M1.6 تا M48 متغیر بوده و گام رزوه میتواند به صورت استاندارد (coarse) یا ریز (fine) باشد. کلاس مقاومت مکانیکی آنها معمولاً 8.8، 10.9 یا 12.9 است که نشاندهنده مقاومت کششی بین 800 تا 1200 مگاپاسکال میباشد. طول پیچها نیز از 4 تا 300 میلیمتر در دسترس است و جنس آنها اغلب از فولاد آلیاژی با عملیات حرارتی، استنلس استیل یا تیتانیوم انتخاب میشود.
مشخصات فنی و ساختاری Allen bolt
زاویه دنده این پیچها طبق استاندارد ISO برابر 60 درجه و دقت تلورانس رزوه معمولاً از کلاس 6g تبعیت میکند. سوکت داخلی به نحوی طراحی شده است که با کمترین فضای جانبی، گشتاور نصب قابل توجهی را منتقل میکند. قطر سر پیچ متناسب با قطر اسمی از حدود 3.5 میلیمتر (برای M3) تا حدود 72 میلیمتر (برای M48) متغیر است. ارتفاع سر پیچ نیز معمولاً برابر با قطر اسمی یا کمی کمتر میباشد. پوششهای سطحی شامل فسفاته، گالوانیزه سرد یا گرم، و روکشهای ضدزنگ مانند نیکل یا کروم بسته به شرایط کاری انتخاب میشوند. این پیچها به دلیل استحکام بالا، دقت بالا در نصب و مقاومت به خوردگی در محیطهای صنعتی، انتخاب اول برای اتصالات بحرانی محسوب میشوند.
نتایج جستجو برای پیچ آلن| پیچ سازان |
| Iran- جنوب تهران |
| 021-55413167 |
پیچ آلن سر تخت استیل M8
پیچ آلن سر تخت که به آن آلن خزینه نیز گفته می شود در گرید های استنلس استیل با قابلیت مقاومت بالا در برابر زنگ زدگی و بدون نیاز به آبکاری سطحی مورد استفاده قرار می گیرد. سایز های ریز تر پیچ آلن سر تخت استیل در اتصالات ماشین آلات بیمارستانی و صنایع پزشکی استفاده بسیار گسترده تری دارد. سایز M8 از پیچ آلن سر تخت خزینه از جنس و گرید استنلس استیل در اتصالات برخی از ماشین آلات صنعتی مورد استفاده قرار می گیرد. این پیچ سر تخت طبق استاندارد DIN7991 تولید شده است و برای اتصال نیاز به مطالعه بیشتر ...
 | |
| پیچ سازان | 021-55413167 |
| صنایع پیچ و مهره آژاکس |
| Iran- جنوب تهران |
| 09121933785 |
پیچ آلن فولادی گرید 10.9
پیچ آلن فولادی گرید 10.9 مطابق با استاندارد ISO 898-1 به عنوان یک اتصال با مقاومت مکانیکی بالا شناخته میشود. این پیچها دارای استحکام کششی اسمی برابر با 1040 مگاپاسکال و حد تسلیم حداقل 940 مگاپاسکال هستند. از نظر متریال، فولاد آلیاژی با عملیات حرارتی سختکاری و برگشتزنی tempering در ساخت آنها به کار میرود. زاویه دنده 60 درجه بوده و کلاس تلرانس معمول برای رزوه آنها 6g است. این پیچها در اندازههای M3 تا M36 تولید شده و طول آنها از 6 تا 300 میلیمتر متغیر است. به دلیل سختی بالا، میزان گشتاور مجاز نصب برای پیچ M10 با مطالعه بیشتر ...
 | |
| صنایع پیچ و مهره آژاکس | 09121933785 |
| پیچ و مهره کیان بولت |
| Iran-مرکزی تهران |
| 021-55401057 |

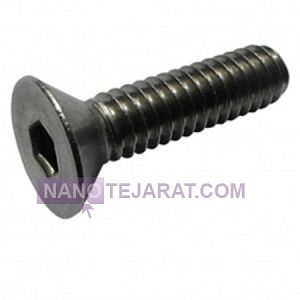

پیچ آلن سرخزینه سرتخت
پیچ آلن سرخزینه سرتخت از فولاد کربنی، آلیاژی یا استنلس استیل تولید میشود و دارای طراحی خاصی برای نشستن کامل داخل سطح قطعه کار است. زاویه سرخزینه این پیچها معمولاً 90 یا 82 درجه بوده و قطر آنها بین 3 تا 20 میلیمتر و طول آنها از 8 تا 120 میلیمتر متغیر است. استانداردهای تولید آن شامل DIN 7991 یا ISO 10642 میباشد که هندسه تخت و جایگیری همسطح را تضمین میکند. مقاومت کششی بسته به جنس پیچ بین 500 تا 1000 مگاپاسکال بوده و کلاسهای مقاومتی معمول آن شامل 8.8، 10.9 یا A2-70 میباشد. این پیچها با آچار آلن مطالعه بیشتر ...
 | |
| پیچ و مهره کیان بولت | 021-55401057 |
انواع پیچ Allen و کاربرد های مختلف
پیچ آلن، یا پیچ شش گوش توخالی، یکی از پرکاربردترین اتصالات مکانیکی در صنایع مختلف است و بر اساس قطر، طول و کلاس استحکام دسته بندی می شود. این پیچ ها برای اتصال قطعات صنعتی، تجهیزات الکترونیکی، ماشین آلات و سازه های سبک و سنگین استفاده می شوند. پیچ های آلن با استانداردهای DIN، ISO و ANSI تولید می شوند و به دلیل طراحی شش ضلعی داخلی، امکان اعمال گشتاور بالا با آچار آلن فراهم می شود. انتخاب نوع پیچ آلن مناسب باعث افزایش استحکام اتصال، کاهش لغزش و پیشگیری از آسیب قطعات می شود.
| قطر معمولی (میلی متر) | طول معمولی (میلی متر) | کلاس استحکام | ویژگی فنی | کاربرد صنعتی | نوع پیچ آلن |
|---|---|---|---|---|---|
| 3 - 20 | 6 - 150 | 8.8 / 10.9 | امکان اعمال گشتاور بالا، استحکام مناسب | اتصالات صنعتی و ماشین آلات | پیچ آلن شش گوش (Hex Socket) |
| 3 - 12 | 6 - 80 | 8.8 | نصب روی سطوح صاف بدون برجستگی سر | سازه های فلزی و قطعات دقیق | پیچ آلن سر مخروطی (Countersunk) |
| 3 - 10 | 6 - 50 | 8.8 | مناسب قطعات نازک و سطوح هم سطح | تجهیزات صنعتی و الکترونیکی | پیچ آلن سرتخت یا سر خزینه(Flat or Countersunk) |
| 4 - 16 | 8 - 100 | 8.8 / 10.9 | مقاومت مکانیکی متوسط، دسترسی آسان | ماشین آلات و تجهیزات صنعتی | پیچ آلن سر استوانه ای (Cylindrical Head) |
| 4 - 12 | 10 - 60 | 8.8 | ظاهر زیبا، گشتاور متوسط | اتصالات صنعتی و مکانیکی | پیچ آلن کله قارچی (Button Head) |
| 3 - 12 | 6 - 50 | 8.8 | ثبات بالا، بدون روانکار | اتصالات بدون لغزش و پروژه های حساس | پیچ آلن خشکه (Dry Screw) |
| 3 - 16 | 8 - 100 | 8.8 | مقاوم در برابر خوردگی و رطوبت | صنایع مرطوب و دریایی | پیچ آلن داکرومات (Dacromet Coated) |
| 3 - 12 | 6 - 60 | 8.8 | فیکس کردن قطعات روی محور یا شفت بدون مهره | شفت، چرخ دنده و تجهیزات دوار | پیچ آلن مغزی DIN 913 (Set Screw) |
| 4 - 20 | 8 - 150 | 8.8 / 10.9 | تحمل بار بالا، قوس داخلی شش ضلعی | سازه های صنعتی و ماشین آلات | پیچ آلن استاندارد (Socket Head Cap Screw) |
| 4 - 12 | 10 - 60 | 8.8 | محدودیت ارتفاع، گشتاور متوسط | اتصالات با دسترسی محدود | پیچ آلن کوتاه (Short Button Head) |
| 3 - 16 | 6 - 100 | 8.8 / A2-70 | مقاوم در برابر خوردگی و زنگ زدگی | محیط های مرطوب، دریایی و صنایع غذایی | پیچ آلن ضد زنگ (Stainless Steel Allen) |
| 6 - 20 | 12 - 150 | 10.9 / 12.9 | تحمل فشار و بار دینامیکی بالا | سازه های سنگین و صنعتی | پیچ آلن مقاومتی (High Strength Allen) |
استاندارد Allen bolt
- DIN 912
پیچ آلن سر استوانهای (شایعترین نوع). دارای سوکت ششگوش داخلی. برای کاربردهای صنعتی عمومی. - DIN 7991
پیچ آلن سر تخت (سرتخت countersunk). برای زمانی که نیاز به قرار گرفتن سر پیچ در سطح صاف قطعه باشد. - DIN 7380
پیچ آلن سر گنبدی (Button Head). سر گرد و کمارتفاع، برای زیبایی و مواردی با نیاز کمتر به مقاومت گشتاوری بالا. - DIN 6912
پیچ آلن سر کوتاه (Low Head). مشابه DIN 912 ولی با سر کوتاهتر، برای فضاهای محدود. - ISO 4762
معادل بینالمللی DIN 912. پیچ آلن سر استوانهای با استاندارد جهانی. - ISO 10642
معادل بینالمللی DIN 7991. پیچ آلن سر تخت، قابل استفاده در قطعات با سطح صاف. - ISO 7380
معادل بینالمللی DIN 7380. پیچ آلن سر گنبدی، در دو نوع معمولی و نوع 2 با سطح بزرگتر سر. - ASTM F835
استاندارد آمریکایی برای پیچهای آلن با استحکام بالا، معمولاً در سازههای سنگین. - ANSI B18.3
استاندارد آمریکایی برای پیچهای آلن با سر سوکت ششگوش. شامل انواع سر استوانهای، سر تخت و غیره. - ISO 14579
پیچ آلن با سر استوانهای و سوکت داخلی با پروفیل ششگوش. - ISO 14580
پیچ آلن با سر کوتاه و سوکت ششگوش داخلی، مشابه DIN 6912.
جدول وزنی استاندارد DIN 912
| قطر (mm) | طول (mm) | وزن تقریبی (گرم) | وزن واحد طول (گرم/cm) |
|---|---|---|---|
| 3 | 10 | 0.8 | 0.8 |
| 3 | 20 | 1.6 | 0.8 |
| 4 | 10 | 1.5 | 1.5 |
| 4 | 20 | 3.0 | 1.5 |
| 5 | 12 | 2.7 | 1.4 |
| 5 | 30 | 6.8 | 1.4 |
| 6 | 16 | 5.6 | 1.4 |
| 6 | 40 | 14.0 | 1.4 |
| 8 | 20 | 11.2 | 1.4 |
| 8 | 50 | 28.0 | 1.4 |
| 10 | 30 | 23.5 | 1.4 |
| 10 | 60 | 47.0 | 1.4 |
| 12 | 40 | 41.5 | 1.4 |
| 12 | 80 | 83.0 | 1.4 |
| 16 | 50 | 91.5 | 1.83 |
| 16 | 100 | 183.0 | 1.83 |
| 20 | 60 | 178.0 | 2.97 |
| 20 | 120 | 356.0 | 2.97 |
فاکتور های موثر بر قیمت و خرید پیچ آلن
- جنس و آلیاژ پیچ: پیچ های فولادی کم کربن با قیمت حدود 0.05 تا 0.15 دلار به ازای هر عدد و پیچ ضد زنگ بین 0.2 تا 0.6 دلار هستند.
- کلاس استحکام و گرید: پیچ های با کلاس 8.8 و 10.9 تحمل بار بالاتر دارند و قیمت آنها معمولا 15 تا 25 درصد بیشتر از استانداردهای پایه است.
- نوع سر پیچ: پیچ آلن سر مخروطی یا سر تخت قیمت متفاوتی دارد؛ سر مخروطی حدود 0.08 دلار و سر کله قارچی حدود 0.12 دلار به ازای هر عدد است.
- ابعاد و قطر: پیچ های با قطر بیشتر و طول بلندتر هزینه تولید بالاتری دارند؛ برای مثال پیچ M12 طول 80 میلی متر حدود 0.25 دلار است.
- پوشش و عملیات سطحی: پیچ های داکرومات یا نیکل پوشش دار مقاومت خوردگی بالا دارند و حدود 20 تا 50 درصد گران تر از پیچ ساده هستند.
- تعداد خرید و بسته بندی: خرید عمده پیچ آلن برای پروژه های صنعتی قیمت واحد را کاهش می دهد و سفارش کمتر هزینه حمل و بسته بندی را افزایش می دهد.
- استاندارد و برند تولیدکننده: پیچ آلن برندهای معتبر اروپایی و ژاپنی حدود 30 تا 50 درصد گران تر از برندهای معمولی و چینی هستند.
- شرایط محیطی استفاده: پیچ های استفاده شده در محیط مرطوب یا دریایی نیازمند پوشش خاص هستند و قیمت حدودی 0.3 تا 0.6 دلار دارد.
| صنایع پیچ و مهره آژاکس |
| Iran- جنوب تهران |
| 09121933785 |
پیچ آلن استاندارد DIN912
پیچ آلن استاندارد DIN 912 یکی از پرکاربردترین انواع پیچهای ماشینی با سر استوانهای و حفره ششگوش داخلی است. این پیچها معمولاً در قطرهای M1.6 تا M64 تولید میشوند و مطابق با کلاسهای مقاومت مکانیکی 8.8، 10.9 یا 12.9 طراحی میگردند. زاویه دنده 60 درجه و گام رزوه بسته به اندازه پیچ میتواند استاندارد coarse یا ریز fine باشد. قطر سر پیچ برابر با 1.5 برابر قطر اسمی و ارتفاع سر تقریباً برابر با قطر پیچ است. برای مثال، پیچ M6 دارای سر به قطر 10 میلیمتر و ارتفاع 6 میلیمتر میباشد. تلرانس رزوه در کلاس 6g تعریف شده و مطالعه بیشتر ...
 | |
| صنایع پیچ و مهره آژاکس | 09121933785 |
| پیچ سازان |
| Iran- جنوب تهران |
| 021-55413167 |
پیچ آلن خشکه 8.8 سایز 10 میلیمتر
پیچ آلن خشکه 8.8 در شکل های سر استوانه ای طبق استاندارد DIN912، بصورت آلن مغزی در استاندارد DIN913 و به شکل آلن خشکه سر تخت خزینه طبق استاندارد DIN7991 تولید می شود. پیچ آلن خشکه سایز 10 میلیمتر به شکل سر استوانه ای در واقع بعنوان جایگزینی برای پیچ های شش گوش با تسلط بیشتر در اتصال و با بکارگیری آچار آلنی تولید می شود. پیچ آلنی خشکه 8.8 در سایز 10 میلیمتر طبق استاندارد می بایست تنها بصورت نیم دنده Partially threaded تولید شود اما نیاز های صنعتی باعث شده تا نمونه های تمام دنده از آن نیز مطالعه بیشتر ...
 | |
| پیچ سازان | 021-55413167 |
| پیچ سازان |
| Iran- جنوب تهران |
| 021-55413167 |

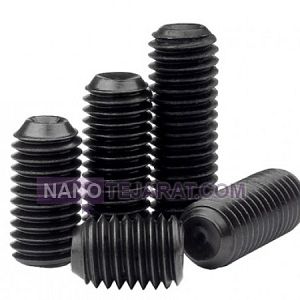

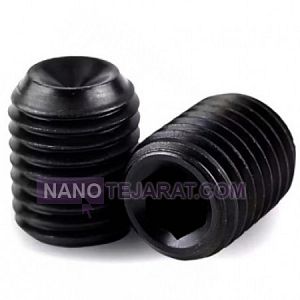

پیچ آلن مغزی سایز M6
پیچ آلن مغزی در واقع یک میله تمام رزوه می باشد که بر روی سطح بالایی دارای حفره ای به شکل شش گوش برای اتصال با آچار آلن می باشد. بر خلاف دیگر انواع پیچ های صنعتی پیچ آلن مغزی فاقد گل می باشد و بصورت کامل در داخل قطعه کار فرو می رود. از پیچ آلن مغزی به منظور اتصال دو بخش از یک قطعه یا ماشین مانند دو بخش یاتاقان ها استفاده می شود. پیچ آلن مغزی در صنایع ماشین سازی دارای کاربری گسترده ای بوده و در سایز های M3 الی M16 تولید می شود. یکی از مطالعه بیشتر ...
 | |
| پیچ سازان | 021-55413167 |
| جنرال استیل |
| Iran- جنوب تهران |
| 021-55412302 |

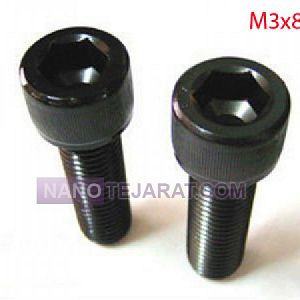

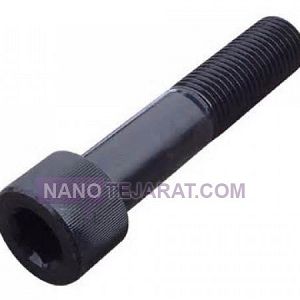

پیچ آلن خشکه کلاس 8.8
پیچ آلن خشکه کلاس 8.8 از فولاد کربنی متوسط با عملیات حرارتی سختکاری شده تولید میشود و دارای مقاومت کششی نهایی 800 مگاپاسکال و مقاومت تسلیم 640 مگاپاسکال است. این پیچها معمولاً با استاندارد DIN 912 یا ISO 4762 ساخته شده و در قطرهای 4 تا 24 میلیمتر و طولهای 10 تا 200 میلیمتر عرضه میشوند. طراحی سر پیچ به صورت ششگوش داخلی با زاویه 90 درجه انجام میشود. سطح پیچ میتواند بدون پوشش یا با پوشش فسفاته، گالوانیزه سرد یا اکسید سیاه عرضه شود. این نوع پیچ برای اتصالات سازهای و مکانیکی که به استحکام متوسط تا بالا نیاز مطالعه بیشتر ...
 | |
| جنرال استیل | 021-55412302 |
| جنرال استیل |
| Iran- جنوب تهران |
| 021-55412302 |
پیچ آلن گالوانیزه
پیچ آلن گالوانیزه معمولاً از فولاد کربنی با گریدهای 8.8 و 10.9 تولید میشود و مقاومت کششی آن بین 800 تا 1040 مگاپاسکال است. قطر این پیچها بین 4 تا 24 میلیمتر و طول آنها از 10 تا 200 میلیمتر متغیر است. پیچها مطابق استانداردهای DIN 912 و ISO 4762 ساخته میشوند و دارای سر ششگوش داخلی با زاویه 90 درجه هستند. پوشش گالوانیزه سرد یا گرم باعث افزایش مقاومت در برابر خوردگی و زنگزدگی در محیطهای مرطوب و صنعتی میشود. این پوشش ضخامت بین 5 تا 25 میکرون دارد که مقاومت طولانیمدت در برابر خوردگی را تضمین میکند.
