سه نظام اتومات ابزاری پیشرفته برای نگهداشت دقیق و ایمن قطعه کار در ماشین های تراش و فرز CNC است. این ابزار معمولا با قطر دهانه 160 تا 315 میلیمتر طراحی می‌شود و قابلیت بستن قطعات تا قطر 300 میلیمتر را دارا است. گشتاور مجاز عملکردی در مدل های صنعتی بین 150 تا 300 نیوتن متر بوده و سرعت چرخش مجاز نیز تا 5000 دور در دقیقه می‌رسد. سیستم باز و بست فک ها از طریق فشار هیدرولیکی یا پنوماتیکی عمل می‌کند و فشار عملکرد آن بین 4 تا 6 بار تنظیم می‌شود. دقت هم مرکز بودن در مدل های استاندارد کمتر از 0.02 میلیمتر بوده که تضمین کننده دقت بالا در ماشینکاری قطعات است.
ساختار سه نظام اتومات از فولاد آلیاژی سخت کاری شده با سختی سطحی بین 55 تا 60 راکول سی Rockwell C طراحی می‌شود تا مقاومت در برابر سایش و خستگی افزایش یابد. فک ها به صورت سه فک هم مرکز یا دو فک متقارن بسته به نوع کاربرد انتخاب می‌شوند. طراحی مکانیزم انتقال قدرت از نوع بادامکی یا صفحه ای است که در مدل های پیشرفته کاهش لرزش و توزیع یکنواخت نیرو را تضمین می کند. وزن کلی دستگاه بسته به قطر و جنس بدنه بین 15 تا 55 کیلوگرم متغیر است. نصب سه نظام به صورت فلنجی یا مستقیم بر روی اسپیندل انجام می شود و نیازمند دقت بالا در بالانس دینامیکی است.
نتایج جستجو برای سه نظام اتومات| بهرادصنعت پارس |
| Iran- جنوب تهران |
| 021-66723241 |
سه نظام اتومات دنباله BT40 ابزاری دقیق برای نگهداری قطعات در ماشین‌های CNC با قابلیت تعویض سریع است. این سه نظام از فولاد آلیاژی سخت‌کاری شده با سختی سطحی حدود 58 راکول C ساخته می‌شود و قطر دهانه گیره آن بین 80 تا 160 میلیمتر متغیر است. دقت هم‌محوری در این مدل‌ها معمولاً کمتر از 0.02 میلیمتر است که امکان تراشکاری دقیق را فراهم می‌کند. سازگار با سیستم دنباله BT40، این سه نظام با وزن متوسط 3 تا 5 کیلوگرم طراحی شده و توان تحمل گشتاور تا 500 نیوتن‌متر را دارد. مکانیزم قفل شدن آن معمولاً هیدرولیکی یا پنوماتیکی بوده مطالعه بیشتر ...
 | |
| بهرادصنعت پارس | 021-66723241 |
| معرف ابزار |
| Iran-مرکزی تهران |
| 09123691065 |
سه نظام اتومات دقیق ورتکس تایوان با دقت گیره کمتر از 0.01 میلیمتر، مناسب برای کاربری‌های صنعتی با نیاز به ثبات بالا است. این مدل از فولاد آلیاژی سخت کاری شده با پوشش ضد زنگ ساخته شده و وزن آن حدود 1.1 کیلوگرم است. قطر خارجی سه نظام 65 میلیمتر و طول کلی آن 155 میلیمتر است. دنباله استاندارد این سه نظام با قطر 40 میلیمتر، سازگار با انواع دستگاه‌های CNC محور BT40 می‌باشد. حداکثر سرعت دوران مجاز تا 8000 دور بر دقیقه است که کارایی بالایی در فرزکاری دقیق فراهم می‌کند. مکانیزم قفل اتومات با فنرهای مقاوم، تعویض سریع مطالعه بیشتر ...
 | |
| معرف ابزار | 09123691065 |
| بهرادصنعت پارس |
| Iran- جنوب تهران |
| 021-66723241 |
سه نظام اتومات دریل با ساختار فلزی سخت کاری شده، توانایی نگهداری مته با قطر 1.5 تا 13 میلیمتر را دارد. دقت گیره ابزار در این مدل کمتر از 0.02 میلیمتر است که ثبات بالای مته را در سرعت‌های بالا تضمین می‌کند. وزن این سه نظام معمولاً بین 0.5 تا 0.8 کیلوگرم بوده و قابلیت چرخش تا 5000 دور بر دقیقه را دارد. طراحی مکانیزم اتومات باعث سهولت و سرعت تعویض مته بدون نیاز به ابزار جانبی می‌شود. این ویژگی کاربری را در محیط‌های صنعتی و کارگاهی بهینه می‌کند و به افزایش بازدهی در عملیات سوراخکاری کمک می‌کند.
دنباله سه نظام مطالعه بیشتر ...
 | |
| بهرادصنعت پارس | 021-66723241 |
سه نظام اتومات به سه دسته اصلی تقسیم می شود: هیدرولیکی، پنوماتیکی و الکترومکانیکی. مدل هیدرولیکی با فشار روغن بین 4 تا 6 بار کار می کند و در ماشین های CNC سنگین استفاده می شود. این مدل با گشتاور خروجی تا 400 نیوتن متر، قابلیت نگهداری قطعات تا قطر 400 میلیمتر را فراهم می کند. سیستم پنوماتیکی با فشار هوا 6 بار طراحی شده و برای کاربردهای سبک تا متوسط با سرعت بالا مناسب است. سه نظام های الکترومکانیکی از سرووموتور برای باز و بست فک ها استفاده می کنند و دقتی کمتر از 0.01 میلیمتر دارند.
مدل های سه نظام اتومات با فک های داخلی و خارجی ارائه می شوند. فک های داخلی برای نگهداری قطعات با سطح خارجی صاف و دقیق مناسب هستند. فک های خارجی قطعات توخالی یا غیر متقارن را نگه می دارند و در صنایع خودروسازی و هوافضا کاربرد دارند. سه نظام های با سه فک برای قطعات گرد و متقارن و مدل های چهار فک برای قطعات مربع یا چند ضلعی مناسب هستند. مدل های خاص با فک های نرم برای قطعات حساس با روکش های مهندسی طراحی شده‌اند.
| فشار عملکرد | گشتاور خروجی (Nm) | سرعت مجاز (RPM) | قطر کاری مجاز (mm) | دقت هم‌مرکزی (mm) | نوع فک | کاربرد اصلی | نوع سه نظام |
|---|---|---|---|---|---|---|---|
| 4 تا 6 بار | 250 تا 400 | 3000 تا 5000 | تا 400 | کمتر از 0.02 | سه فک هم‌مرکز | تراش قطعات صنعتی بزرگ | هیدرولیکی |
| 6 بار | 120 تا 200 | 4000 تا 6000 | تا 250 | حدود 0.03 | سه فک یا چهار فک | ماشینکاری متوسط، خطوط اتوماسیون | پنوماتیکی |
| بدون نیاز به فشار | 80 تا 150 | 2000 تا 4000 | تا 200 | کمتر از 0.01 | سه فک نرم | صنایع پزشکی، الکترونیک، دقیق | الکترومکانیکی |
| بسته به سیستم | متغیر | تا 5000 | تا 300 | کمتر از 0.02 | هم‌مرکز | قطعات استوانه‌ای یا متقارن | سه فک |
| بسته به سیستم | متغیر | تا 4000 | تا 350 | 0.02 تا 0.05 | تنظیم پذیر مستقل | قطعات مربعی، چند ضلعی، نامتقارن | چهار فک |
خرابی سه نظام اتومات اغلب ناشی از سایش مکانیکی فک ها، خوردگی قطعات داخلی و عدم روانکاری مناسب سیستم های حرکتی است. استفاده در فشارهای بالاتر از محدوده توصیه شده (بیش از 6 بار در مدل های هیدرولیکی) باعث ترک خوردگی در بدنه و افزایش لقی در فک ها می شود. آلودگی محیطی با ذرات فلزی یا براده ها موجب گیرکردن مکانیزم قفل شونده و کاهش دقت هم مرکزی به کمتر از 0.05 میلیمتر می شود. استفاده مداوم بدون بازبینی دوره ای، منجر به ساییدگی یاتاقان ها و کاهش گشتاور خروجی تا 30 درصد نسبت به مقدار اسمی می شود.
از دیگر عوامل اختلال در عملکرد سه نظام اتومات می توان به خرابی در سنسورهای موقعیت، نشت روغن یا هوا، و نامیزانی دینامیکی در سرعت های بالا اشاره کرد. در مدل های الکترومکانیکی، نوسانات ولتاژ می تواند باعث عملکرد ناپایدار موتور و توقف ناگهانی فک ها شود. بالانس نبودن مجموعه سه نظام با سرعت های بالاتر از 4000 دور در دقیقه، لرزش هایی با دامنه بیش از 0.1 میلیمتر ایجاد می کند. همچنین نصب ناصحیح روی اسپیندل و عدم استفاده از گشتاور مناسب هنگام مونتاژ، منجر به خرابی سریع مهره ها و محور مرکزی می شود.
قیمت سه نظام اتومات به عوامل مختلفی از جمله نوع سیستم عملکرد (هیدرولیک، پنوماتیک، الکترومکانیک)، قطر دهانه، گشتاور خروجی و دقت هم‌مرکزی بستگی دارد. هرچه ظرفیت گشتاور بالاتر و دقت مکانیکی بیشتر باشد، قیمت نیز افزایش می‌یابد. برند سازنده نیز نقش مهمی در تعیین قیمت دارد؛ برندهای معتبر جهانی مانند Schunk آلمان، Kitagawa ژاپن و SMW Autoblok ایتالیا به دلیل کیفیت ساخت بالا، قیمت بالاتری دارند. همچنین وجود سیستم تعویض سریع فک ها و قابلیت اتصال به کنترلرهای CNC موجب افزایش قیمت می‌شود.
در بازار بین المللی، قیمت سه نظام اتومات صنعتی با قطر 200 میلیمتر و فشار کاری استاندارد بین 850 تا 1800 دلار متغیر است. مدل های پیشرفته با سیستم الکترومکانیکی و دقت کمتر از 0.01 میلیمتر، در بازه 2200 تا 3500 دلار قرار دارند. برند Schunk معمولا قیمت بالاتری نسبت به Kitagawa دارد اما عمر مفید بالاتر ارائه می دهد. هزینه حمل و گمرک نیز بر قیمت نهایی خرید تأثیرگذار است.
| سنگ یوگسلاو |
| Iran- جنوب تهران |
| 09127392586 |
سه نظام اتومات صنعت سایش امامی از فولاد آلیاژی با عملیات حرارتی سخت کاری شده تولید می‌شود که مقاومت مکانیکی بالایی دارد. دقت گیره ابزار در این مدل کمتر از 0.015 میلیمتر است و قابلیت نگهداری ابزار با قطر 2 تا 20 میلیمتر را دارد. وزن استاندارد سه نظام حدود 1.3 کیلوگرم و قطر دنباله آن 50 میلیمتر است. حداکثر سرعت دوران مجاز به 7000 دور بر دقیقه می‌رسد و طراحی خاص دنباله، سازگاری کامل با دستگاه‌های CNC محور BT50 را فراهم می‌کند. مکانیزم قفل اتومات، تعویض سریع و ایمن ابزار را بدون نیاز به ابزار جانبی ممکن می‌سازد.
سطح سه مطالعه بیشتر ...
.jpg?width=160&height=160&cropratio=160:160&image=/admin/uploads/سه-نظام-اتومات*صنعت-سایش-امامی--ابزار-دقیق-تولز-168-u2133-سه نظام اتومات--صنعت سایش امامی-168-u1645-download (2).jpg&url=/admin/uploads/سه-نظام-اتومات*صنعت-سایش-امامی--ابزار-دقیق-تولز-168-u2133-سه نظام اتومات--صنعت سایش امامی-168-u1645-download (2).jpg "سه نظام اتومات صنعت سایش امامی")
.jpg?width=300&height=300&cropratio=300:300&image=/admin/uploads/سه-نظام-اتومات*صنعت-سایش-امامی--ابزار-دقیق-تولز-168-u2133-سه نظام اتومات--صنعت سایش امامی-168-u1645-download (2).jpg&url=/admin/uploads/سه-نظام-اتومات*صنعت-سایش-امامی--ابزار-دقیق-تولز-168-u2133-سه نظام اتومات--صنعت سایش امامی-168-u1645-download (2).jpg "سه نظام اتومات صنعت سایش امامی") | |
| سنگ یوگسلاو | 09127392586 |
| تجهیز ابزار دقیق آسیمتو |
| Iran-مرکزی تهران |
| 09902245921 |

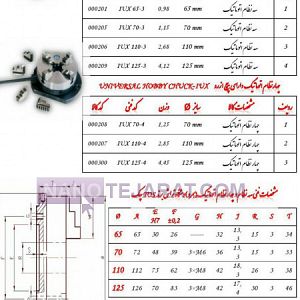

سه نظام اتوماتیک 70 تولز چک مخصوص دستگاه تراش، با ساختار فولادی سخت کاری شده، دارای دقت گیره کمتر از 0.015 میلیمتر است. این مدل قابلیت نگهداری ابزار با قطر 3 تا 20 میلیمتر را دارد. وزن آن حدود 1.6 کیلوگرم و قطر بدنه 70 میلیمتر است. طول کلی سه نظام تقریباً 150 میلیمتر بوده و حداکثر سرعت دوران مجاز آن به 6000 دور بر دقیقه می‌رسد. مکانیزم قفل فنری اتوماتیک موجب تعویض سریع و ایمن ابزار می‌شود و عملکرد دستگاه را در فرآیندهای تراشکاری بهینه می‌سازد. بدنه با پوشش ضد خوردگی و مقاوم در برابر سایش محافظت شده است.
سه مطالعه بیشتر ...
 | |
| تجهیز ابزار دقیق آسیمتو | 09902245921 |
| تجهیز ابزار دقیق آسیمتو |
| Iran-مرکزی تهران |
| 09902245921 |
سه نظام اتوماتیک 110 تولز چک مخصوص دستگاه تراش، دارای بدنه فولادی سخت کاری شده و دقت گیره کمتر از 0.015 میلیمتر می‌باشد. این مدل برای نگهداری ابزار با قطر 5 تا 32 میلیمتر طراحی شده است. وزن تقریبی آن 3.8 کیلوگرم و قطر بدنه 110 میلیمتر است. طول کلی سه نظام حدود 165 میلیمتر بوده و حداکثر سرعت دوران مجاز به 4500 دور بر دقیقه می‌رسد. مکانیزم قفل اتوماتیک با سیستم فنری تقویت شده، امکان تعویض ابزار بدون نیاز به ابزار دستی را فراهم می‌کند. پوشش ضد خوردگی موجب افزایش دوام در شرایط کاری سنگین می‌شود.
سه نظام اتوماتیک 110 مطالعه بیشتر ...
 | |
| تجهیز ابزار دقیق آسیمتو | 09902245921 |
| ابزار صنعت تکنیکال |
| Iran- جنوب تهران |
| 09902245921 |

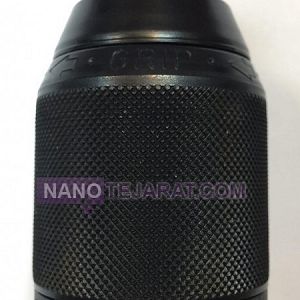

سه نظام اتومات قفل شو رهم آلمان مدل 1-13 با دقت گیره کمتر از 0.015 میلیمتر، برای ابزارهای با قطر 1 تا 13 میلیمتر طراحی شده است. بدنه این سه نظام از فولاد سخت کاری شده با پوشش ضد خوردگی ساخته شده و وزن آن حدود 1.2 کیلوگرم می‌باشد. طول کلی دستگاه 140 میلیمتر است و قطر بدنه برابر 100 میلیمتر می‌باشد. حداکثر سرعت دوران مجاز این سه نظام تا 6000 دور بر دقیقه است. مکانیزم قفل شو اتومات با فنرهای مقاوم، تعویض سریع ابزار را بدون نیاز به ابزار جانبی ممکن می‌سازد و ایمنی بالایی در حین کار فراهم مطالعه بیشتر ...
 | |
| ابزار صنعت تکنیکال | 09902245921 |
| تجهیز ابزار دقیق آسیمتو |
| Iran-مرکزی تهران |
| 09902245921 |
سه نظام اتوماتیک 125 تولز چک دستگاه تراش با بدنه فولادی سخت کاری شده و دقت گیره کمتر از 0.02 میلیمتر برای ابزارهای با قطر 6 تا 35 میلیمتر طراحی شده است. وزن این سه نظام حدود 5.2 کیلوگرم و قطر بدنه آن 125 میلیمتر است. طول کلی سه نظام 175 میلیمتر بوده و حداکثر سرعت دوران مجاز آن 4000 دور بر دقیقه است. مکانیزم قفل اتومات با فنر تقویت شده تعویض سریع ابزار را بدون نیاز به آچار امکان‌پذیر می‌سازد. پوشش ضد خوردگی بدنه باعث افزایش دوام و مقاومت در برابر سایش و زنگ زدگی می‌شود.
سه نظام اتوماتیک 125 مطالعه بیشتر ...
 | |
| تجهیز ابزار دقیق آسیمتو | 09902245921 |
| تجهیز ابزار دقیق آسیمتو |
| Iran-مرکزی تهران |
| 09902245921 |
سه نظام اتوماتیک 65 تولز چک مخصوص دستگاه تراش با بدنه فولادی سخت کاری شده، دارای دقت گیره کمتر از 0.02 میلیمتر است. این مدل برای نگهداری ابزار با قطر 2 تا 16 میلیمتر طراحی شده و وزن آن حدود 1.4 کیلوگرم می‌باشد. قطر دهانه سه نظام 65 میلیمتر و طول کلی آن حدود 145 میلیمتر است. حداکثر سرعت چرخش مجاز به 6000 دور بر دقیقه می‌رسد که برای عملیات تراشکاری با دقت بالا مناسب است. مکانیزم قفل اتومات با عملکرد فنری باعث تعویض سریع و ایمن ابزار روی اسپیندل دستگاه می‌شود.
سه نظام اتوماتیک 65 تولز چک با استاندارد DIN مطالعه بیشتر ...
 | |
| تجهیز ابزار دقیق آسیمتو | 09902245921 |
| آریسمان ابزار |
| Iran-مرکزی تهران |
| 66756188 |

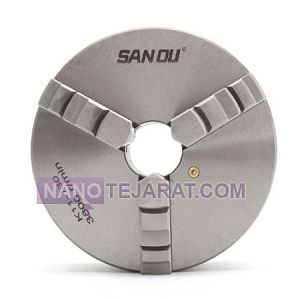

سه نظام اتوماتیک ابزاری دقیق در ماشینکاری است که برای نگهداری و چفت‌کردن قطعات روی اسپیندل به‌کار می‌رود. این ابزار معمولاً از فولاد آلیاژی با سختی سطحی حدود 58 راکول C ساخته می‌شود. قطر دهانه گیره در انواع رایج بین 80 تا 250 میلیمتر متغیر است. دقت هم‌محوری در مدل‌های با کیفیت معمولاً کمتر از 0.03 میلیمتر است که برای تراش‌های دقیق ایده‌آل می‌باشد. مکانیزم بسته شدن فک‌ها به صورت هیدرولیکی یا پنوماتیکی عمل می‌کند تا سرعت عملکرد افزایش یابد.
فشار کاری سیستم هیدرولیک در سه نظام اتوماتیک بین 2 تا 4 مگاپاسکال تنظیم می‌شود. گشتاور نگهدارنده بین 300 تا 1000 مطالعه بیشتر ...
 | |
| آریسمان ابزار | 66756188 |
| بهرادصنعت پارس |
| Iran- جنوب تهران |
| 021-66723241 |
سه نظام اتومات دریل قطعه‌ای مکانیکی برای نگه‌داشتن مته است که بدون نیاز به آچار بسته و باز می‌شود. این ابزار از فولاد سخت‌کاری‌شده با سختی سطحی حدود 50 تا 60 راکول C ساخته می‌شود. ظرفیت نگهداری مته در مدل‌های رایج بین 1.5 تا 13 میلیمتر است. دقت هم‌محوری کمتر از 0.05 میلیمتر برای کاربردهای عمومی مناسب می‌باشد. وزن کلی این سه نظام‌ها بین 400 تا 800 گرم متغیر بوده و برای دورهای بالا تا 3000 دور در دقیقه طراحی می‌شوند.
سه نظام اتومات دریل با سیستم قفل مکانیکی فنری عمل می‌کند و در انواع برقی، شارژی و رومیزی کاربرد دارد. مطالعه بیشتر ...
| |
| بهرادصنعت پارس | 021-66723241 |
