كمپرسور

كمپرسورهای صنعتی

كمپرسورهای صنعتی، هوای فشرده با دبی بالا و فشار پایدار برای کاربردهای سنگین تولید می‌کنند. این سیستم‌ها در انواع اسکرو، سانتریفیوژ و پیستونی با توان از ۱۰ تا ۱۰۰۰ اسب بخار ساخته می‌شوند. ظرفیت دبی حجمی آنها معمولاً بین ۵۰۰ تا ۵۰۰۰۰ لیتر بر دقیقه متغیر است. فشار کاری استاندارد در محدوده ۷ تا ۱۵ بار بوده و برای فشارهای خاص تا ۴۰ بار نیز طراحی می‌شوند. راندمان انرژی Specific Power در مدل‌های پیشرفته به کمتر از ۶ کیلووات بر مترمکعب در دقیقه رسیده است. قابلیت اتصال به سیستم‌های هوشمند IIoT برای مانیتورینگ بلادرنگ پارامترها الزامی است. کنترلرهای پیشرفته PLC مطالعه بیشتر ...

كمپرسور رفت و برگشتی

كمپرسور رفت و برگشتي با استفاده از حركت خطي پيستون درون سيلندر، هوا را متراكم مي‌كند. اين كمپرسورها در پيكربندي‌هاي يك يا چند سيلندر با آرايش V، L يا خطي ساخته مي‌شوند. فشار خروجي آنها مي‌تواند از ۸ بار در مدل‌هاي معمولي تا ۵۰۰ بار در مدل‌هاي فشار فوق‌العاده بالا برسد. دبي هوا معمولاً بين ۱۰ تا ۵۰۰۰ ليتر بر دقيقه متغير است. رينگ‌هاي پيستون از جنس كربن يا تفلون براي كاهش اصطكاك و سايش استفاده مي‌شوند. سيستم روغن‌كاري اجباري با پمپ اختصاصي، دما و عمر قطعات را مديريت مي‌كند. ميل‌لنگ از فولاد فورج شده با عمليات حرارتي براي تحمل مطالعه بیشتر ...

كمپرسور توربو

کمپرسور توربو یک کمپرسور دینامیک گریز از مرکز چند مرحله‌ای است. این دستگاه با استفاده از یک پروانه پرسرعت، انرژی جنبشی را به فشار استاتیک تبدیل می‌کند. سرعت چرخش روتور می‌تواند از ۱۰٬۰۰۰ تا ۱۰۰٬۰۰۰ دور بر دقیقه متغیر باشد. دبی جریان حجمی آن اغلب از ۵۰۰ تا ۲۰۰٬۰۰۰ مترمکعب بر ساعت می‌رسد. راندمان ایزنتروپیک این کمپرسورها معمولاً بین ۷۵ تا ۸۵ درصد است. پروانه‌ها از آلیاژهای تیتانیوم یا فولاد ضد زنگ پراستحکام ساخته می‌شوند. یاتاقان‌های هوا یا مغناطیسی، اصطکاک و نیاز به روان‌کار را حذف می‌کنند.

ساختار این کمپرسور شامل یک پوسته حلزونی، دیفیوزر و محفظه‌های بین‌مرحله‌ای است. سیستم کنترل مطالعه بیشتر ...

كمپرسور اسکرو

كمپرسور اسكرو از دو روتور مارپيچ شكل نر و ماده كه درون يك محفظه استوانه‌اي مي‌چرخند، تشكيل شده است. اين روتورها با دقت توليد ۱۰ ميكرون و فاصله هوايي ۰.۱ ميلي‌متر كار مي‌كنند. نسبت تراكم معمول آنها بين ۷ تا ۱۵ و دبي حجمي از ۱۰۰ تا ۲۰۰۰۰ ليتر بر دقيقه است. روتورها از فولاد فورج شده با پوشش PTFE يا DLC براي كاهش اصطكاك ساخته مي‌شوند. سرعت چرخش معمول بين ۱۵۰۰ تا ۳۶۰۰ دور بر دقيقه و راندمان حجمي بالاي ۹۰٪ است. سيستم كنترل VSD درايو با سرعت متغير مصرف انرژي را تا ۳۰٪ كاهش مي‌دهد.

ساختار اين كمپرسور شامل مطالعه بیشتر ...

كمپرسور گریز از مركز چرخدنده ای

کمپرسور گریز از مرکز با گیربکس افزایش‌دهنده یکپارچه طراحی می‌شود. جنس چرخ‌دنده‌ها از آلیاژ فولاد نیکل-کروم-مولیبدن AISI 4340 با سخت‌کاری تا ۵۸ راکول C است. نسبت افزایش سرعت گیربکس بین ۱:۳ تا ۱:۷ متغیر بوده و راندمان مکانیکی آن به ۹۸.۵٪ می‌رسد. پروانه‌های سه بعدی از آلیاژ تیتانیوم ۶Al-4V با پوشش ضد سایش WC/Co پوشش داده می‌شوند. سرعت چرخش شفت خروجی تا ۶۰٬۰۰۰ دور بر دقیقه با تلورانس دینامیکی G2.5 می‌باشد. دبی حجمی هوای فشرده از ۵۰ تا ۱۵۰۰ مترمکعب بر دقیقه در فشار خروجی ۳.۵ تا ۱۲ بار تأمین می‌شود.

سیستم آب‌بندی شفت از نوع مکانیکال سیل دولبه با جنس مطالعه بیشتر ...

كمپرسور بدون روغن

کمپرسور بدون روغن یک دستگاه تخصصی برای تولید هوای فشرده پاک و عاری از روغن است که در صنایع پزشکی، غذایی و آزمایشگاهی کاربرد دارد. ظرفیت هوادهی معمول بین 50 تا 300 لیتر بر دقیقه است و فشار کاری بین 6 تا 10 بار قابل تنظیم است. موتور الکتریکی با توان 0.5 تا 2 کیلووات، عملکرد بی‌صدا و بدون لرزش را فراهم می‌کند. سیلندرها و پیستون‌ها از آلومینیوم یا فولاد سختکاری شده ساخته شده و بدون نیاز به روغن روانکاری می‌شوند. سیستم فیلتر هوا چندمرحله‌ای ذرات و رطوبت را حذف می‌کند و کیفیت هوای خروجی را تضمین می‌نماید.

از نظر ساختاری، مطالعه بیشتر ...

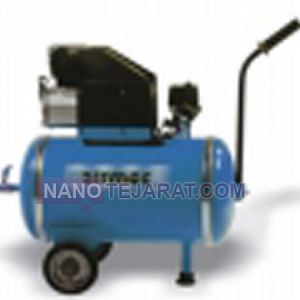

كمپرسور باد 110

کمپرسور باد 110 یک دستگاه صنعتی برای تولید هوای فشرده با ظرفیت بالا است. موتور آن معمولاً 7.5 تا 11 کیلووات قدرت دارد و فشار کاری بین 8 تا 10 بار ایجاد می‌کند. حجم مخزن هوای فشرده بین 110 تا 150 لیتر است تا جریان هوا یکنواخت و پایدار برای ابزارهای پنوماتیک فراهم شود. نوع پمپ معمولاً دو سیلندر رفت و برگشتی یا روتاری اسکرو است و روغن‌کاری مناسب برای کاهش اصطکاک و افزایش عمر مفید پمپ طراحی شده است. شاسی فولادی با پوشش ضد زنگ و لرزه‌گیر، پایداری و دوام دستگاه را تضمین می‌کند.

از نظر ساختاری، کمپرسور شامل شیر مطالعه بیشتر ...
