گیربکس شافت مستقیم با طراحی هلیکال در مدل های پایه دار و فلنج دار عرضه می شود. ظرفیت گشتاور تا 5000 نیوتن متر و توان تا 500 کیلووات متغیر است. جنس بدنه چدن یا آلومینیوم بوده و انتخاب آن به شرایط کاری بستگی دارد. در خرید، نوع نصب، نسبت تبدیل و برند اهمیت دارد.
گیربکس شافت مستقیم (Inline Shaft Gearbox) یکی از پرکاربردترین انواع گیربکس های صنعتی است که در انتقال قدرت با راندمان بالا و نویز کم نقش حیاتی ایفا می کند. این نوع گیربکس به دلیل هم راستایی محور ورودی و خروجی، در سیستم های مکانیکی که نیازمند انتقال نیرو به صورت مستقیم و با کمترین تلفات انرژی هستند، به طور گسترده مورد استفاده قرار می گیرد.
در گیربکس شافت مستقیم، محور ورودی و خروجی در یک خط راست قرار گرفته اند. معمولاً از چرخ دنده های هلیکال (مارپیچ) استفاده می شود که باعث کاهش ضربه، افزایش تحمل بار و کاهش صدای عملکرد می گردد. این ساختار نسبت به گیربکس های شافت موازی یا گیربکس های حلزونی، مزیت قابل توجهی در راندمان دارد. چرخ دنده های هلیکال با زاویه دندانه های خود تماس تدریجی بین دندانه ها را فراهم می کنند که این امر موجب کاهش ضربات ناگهانی و بهبود انتقال نیرو می شود. همچنین، بلبرینگ های پیشرفته در این گیربکس ها برای تحمل بارهای محوری و شعاعی در شرایط عملیاتی سنگین به کار می روند. جنس بدنه گیربکس بسته به شرایط کاری و نیاز به استحکام می تواند از محفظه آلومینیومی یا چدنی انتخاب شود تا مقاومت و دوام کافی در محیط های مختلف صنعتی فراهم گردد.
نتایج جستجو برای گیربکس شافت مستقیم| بایگان صنعت امرداد |
| Iran-مرکزی تهران |
| 09196218230 |

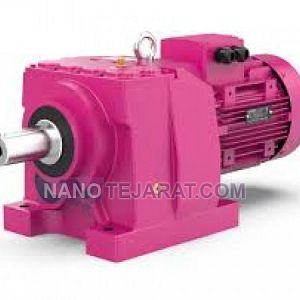

گیربکس شافت مستقیم ایلماز Yilmaz با ساختار چند مرحله ای و دنده های مارپیچ از فولاد آلیاژی سخت کاری شده تولید می شود. این گیربکس قابلیت انتقال گشتاور تا 3500 نیوتن متر را دارد و نسبت تبدیل آن از 7 تا 90 قابل تنظیم است. طراحی دقیق دنده ها و استفاده از روانکاری داخلی با روغن صنعتی ISO VG 150 باعث افزایش بهره وری مکانیکی بیش از 93 درصد و کاهش اصطکاک می شود. بدنه گیربکس از چدن مقاوم به خوردگی ساخته شده که استحکام بالا و دوام در شرایط محیطی سخت را تضمین می کند.
مطالعه بیشتر ...
 | |
| بایگان صنعت امرداد | 09196218230 |
| صنعت آریا |
| Iran-مرکزی تهران |
| 02133116613-33961181-3 |
گیربکس شافت مستقیم نسل جدیدی از الکتروگیربکس های با سرعت بالا می باشد. از گیربکس شافت مستقیم در تجهیزات دقیق و ماشین های مسابقه استفاده میشود. گیربکس شافت مستقیم از دو سیستم کلاچ سری استفاده می کند که با حذف یکی از آنها دیگری در مدار جریان قرار گرفته و انتقال قدرت حفظ می شود. گیربکس شاقت مستقیم روسی ROSSI با استفاده از مرغوب ترین مواد و با مقاومت بالا تولید شده است. مطالعه بیشتر ...
 | |
| صنعت آریا | 02133116613-33961181-3 |
گیربکس شافت مستقیم که به نام گیربکس هلیکال نیز شناخته می شود، یکی از اجزای کلیدی در انتقال نیرو و کنترل سرعت در سیستم های صنعتی است که در انواع مختلفی مانند گیربکس شافت مستقیم پایه دار و گیربکس شافت مستقیم فلنج دار تولید و عرضه می شود. انتخاب نوع پایه دار یا فلنج دار به شرایط نصب و نوع کاربرد بستگی دارد و باید براساس نیازهای فنی و مکانیکی پروژه انجام شود. برای بررسی دقیق تر ویژگی ها و ابعاد فنی، مراجعه به کاتالوگ گیربکس شافت مستقیم توصیه می شود که شامل اطلاعات جامع درباره نسبت تبدیل، توان، گشتاور و ابعاد دقیق هر مدل است.
| مشخصات استاندارد | ویژگی فنی |
|---|---|
| شافت مستقیم (Inline Shaft Gearbox) | نوع گیربکس |
| پایه دار (Foot Mounted)، فلنج دار (Flange Mounted) | انواع نصب |
| از 1:3 تا 1:100 | نسبت تبدیل (Gear Ratio) |
| 0.5 کیلووات تا 500 کیلووات | توان خروجی |
| تا 5000 نیوتن متر | گشتاور خروجی |
| آلومینیوم یا چدن (بسته به مدل و کاربرد) | جنس بدنه |
| هلیکال (مارپیچ) | نوع چرخ دنده |
| تحمل بار محوری و شعاعی | نوع بلبرینگ |
| IP54 تا IP65 (بسته به مدل) | درجه حفاظت (IP Rating) |
| -20 تا +60 درجه سانتی گراد | دمای کاری |
| روغن صنعتی با ویسکوزیته مناسب | روغن کاری |
موتور گیربکس هلیکال یا شافت مستقیم یکی از پرکاربردترین تجهیزات انتقال قدرت در صنایع مختلف است که با طراحی فشرده، راندمان بالا و قابلیت نصب آسان، گزینه ای ایده آل برای خطوط تولید، نوار نقاله، ماشین آلات بسته بندی و سیستم های اتوماسیون صنعتی محسوب می شود. در این نوع گیربکس، شافت خروجی به صورت مستقیم به موتور متصل می شود و همین ویژگی باعث کاهش اتلاف انرژی و افزایش بهره وری در شرایط کاری سنگین می گردد. ساختار ساده، دوام بالا و عملکرد پایدار این گیربکس ها را به انتخابی مناسب برای محیط های صنعتی با نیاز به انتقال قدرت دقیق تبدیل کرده است. بسته به نوع نصب، توان مورد نیاز و ساختار دستگاه، گیربکس های شافت مستقیم در مدل های مختلفی عرضه می شوند که هر کدام کاربرد خاص خود را دارند.
انواع گیربکس شافت مستقیم:
