گیربکس SEW

الکتروگیربکس ها Electro-gearbox بخش بسیار مهمی از اتوماسیون صنعتی هستند که نقش کاهنده Reducer را در اتصال الکتروموتور ها و یا شافت ها و محور های دوار با سرعت دورانی بالا ایفا می کنند که در ورودی به یک شافت دوار با سرعت زاویه ای و دورانی بالا متصل شده و در خروجی گشتاور بالا را در سرعت دورانی کمتر برای به حرکت در آوردن چرخ صنایع تحویل می دهند. گیربکس SEW اس ای دبلیو آلمان یکی از معتبر ترین برند های تولید کننده انواع الکتروگیربکس در دنیا می باشد. الکتروگیربکس ها در انواع مختلفی شامل گیربکس های خورشیدی با دقت بسیار بالا، گیربکس های حلزونی که محور شافت ورودی و خروجی در آنها عمود بر هم می باشد، گیربکس های هلیکال هم محور، گیربکس های عمود کار و گیربکس های شافت مستقیم قابل دسته بندی هستند.

گیربکس SEW آلمان با بیش از 70 سال سابقه مستمر در تولید انواع گیربکس در انواع مختلف شامل گیربکس های استاندارد، گیربکس ضد انفجار، گیربکس استنلس استیل، گیربکس سیستم مونو ریل، گیربکس سیستم سروو، گیربکس سرعت متغیر SEW، گیربکس شافت مستقیم و گیربکس های سیستم آسیاب فعالیت دارد. بکارگیری تکنولوژی برتر کشور آلمان بعنوان یکی از صنعتی ترین کشور های دنیا در تولید گیربکس SEW در بخش های مختلف شامل فراوری فلزات، طراحی و توسعه، تولید با حداقل تلورانس ابعادی و مراحل تست از مهمترین دلایل کیفی گیربکس SEW آلمان می باشد.

فاکتور های کیفی گیربکس SEW آلمان

تکنولوژی ویژه و فناوری منحصر به فرد گیربکس SEW آلمان در فراوری فلزات که بخشی از آن شامل انتخاب ترکیبات آلیاژی فولادی مناسب و بخش مهمی از آن مدیون فرایند های حرارتی فولاد در دستیابی به دو فاکتور مکانیکی تنسایل Tensile و سختی سطحی Hardness بسیار بالا که عوامل اصلی در قابلیت های تعلیق و اعمال بار بر دنده های گیربکس SEW و مقاومت در برابر سایش سطحی مدیون سختی سطحی بالا و عمق بالای لایه سخت می باشند می انجامد.

علاوه بر بکارگیری تکنولوژی بالا در فراوری فلزاتی با کیفیت در تولید اجزای داخلی شامل شافت و دنده های گیربکس SEW طراحی و تولید هوزینگ هایی از آلیاژ های فولادی و چدنی و یا آلیاژ های ترکیبی دیگر که نقش موثری نه تنها در تحمل میزان بار بلکه در انتقال حرارت و اتصال دقیق دارند از دیگر فاکتور های کیفی گیربکس SEW آلمان محسوب می شوند. تکنولوژی های مدرن بکار رفته در طراحی که امکان تولید اجزای گیربکس SEW آلمان با حداقل تلورانس ابعادی و حرکتی را می دهند، بکارگیری یاتاقان برینگ هایی با حداکثر قابلیت تعلیق بار از برند های معتبری چون FAG و INA آلمان امکان کاهش اصطکاک حرکتی شافت های دوار و افزایش قابلیت تعلیق بار را برای این الکتروگیربکس قدرتمند پدید می آورد.

گیربکس هلیکال SEW سری R

20 سایز مختلف از گیربکس هلیکال SEW در سری های R, RX, RM تولید شده اند که سطح بالایی از قابلیت در تبدیل سرعت به قدرت در حجم و فضای کم را پدید می آورند. این سری از گیربکس SEW هم بصورت تک طبقه، دو طبقه و سه طبقه با راندمان کاری بسیار بالا و با گشتاور خروجی در محدوده 50 الی 20000 نیوتن متر تولید شده و دارای نسبت تبدیل بصورت تک طبقه i=1.30 الی i=289.74 و در حالت دو طبقه با نسبت تبدیل 27001 که در میان تولید کنندگان دیگر منحصر به فرد می باشد تولید می شوند. نیاز به یک الکتروگیربکس با سرعت ورودی بالا و وزن و حجم کم همراه با راندمان بالا در گیربکس SEW ادامه مطلب ...

گیربکس sew تعامل مستقیم با گروه های علمی دانشگاهی را بصورت متسمر برای بهبود کیفیت تولیدات خود همواره در دستور کار داشته و تیم مهندسین این شرکت معظم آلمانی همواره از ترکیب تکنسین های فنی برجسته، اساتید برجسته دانشگاهی و تیمی از فارق التحصیلان جوان برای داشتن علوم نو در امر تحقیقات و توسعه اطلاعات در تولید، طراحی و تست اجزا و محصولات برند SEW تشکیل شده است.

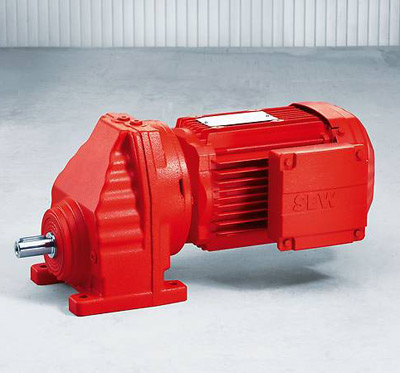

گیربکس یک طبقه SEW سری RX

گیربکس هلیکال یک طبقه SEW سری RX در شش سایز فریم و هوزینگ مختلف با راندمان بسیار بالا عرضه می شود. سرعت شافت خروجی بالا و گشتاور حداکثر 830 نیوتن متر از مشخصات فنی این الکتروگیربکس تک سرعته می باشد. گیربکس سری RX از برند SEW با نسبت تبدیل سرعت i=8.65 و با قابلیت اتصال بصورت اتصال کف و یا اتصال فلنج دار تولید می شود. شش سایز هوزینگ این الکتروگیربکس 57 / 67 / 77 / 87 / 97 / 107 می باشند که با طراحی هلیکال که سطح تماس بیشتری بین دنده های درگیر را پدید می آورد قدرت بالا در حجم کمی را انتقال می دهد. مقاومت سایشی بسیار بالای دنده های سری RX از ادامه مطلب ...

تاریخچه گیربکس SEW

گیربکس SEW در سال 1931 توسط شخصی به نام banker Christian Pähr در شهری در جنوب غربی آلمان تاسیس گردید. محصولات اولیه این شرکت شامل نمونه های اولیه الکتروموتور ها، الکتروگیربکس ها، اره های نواری، موتور های سنگ زنی، اره های دوار و رنده های برقی بوده است. متاسفانه موسس برند SEW چهار سال پس از احداث این شرکت در سن هفتاد سالگی فوت و نتوانست شاهد موفقیت چشم گیر برند خود در سطح جهانی باشد. پس از فوت وی همسر او خانم Kunigunde Pähr به همراه دخترش Edeltraut مدیریت شرکت را به دست گرفتند.

در سال 1945 یعنی پایان جنگ جهانی دوم با وجود اینکه بمب افکن های انگلیسی و آمریکایی شهر Bruchsal آلمان را تا حد زیادی ویران کرده بودند بخش عمده ای از کارخانجات SEW بدون آسیب باقی ماند. پایان جنگ جهانی دوم شکل گیری محصولات از جمله گیربکس SEW را به مدیریت شخصی به نام Ernst Blickle که یک کشاورز زاده بود آغاز شد. وی به سرعت به گذراندن دوره های فنی و مهندسی پرداخت و قدم های بزرگی در گسترش برند SEW و معرفی گیربکس SEW بعنوان یکی از بزرگترین تولید کنندگان جهانی برداشت. در سال 1948 یعنی 3 سال پس از اتمام جنگ جهانی دوم بخش عمده ای از آلمان همچنان بصورت آوار و بدون پتانسیل های لازم برای گسترش مطابق با نیاز های صنایع برای الکتروگیربکس ها بود. بنابراین مدیر جدید این برند به احداث کارخانه جدیدی به مساحت 10000 متر مربع در Graben در 10 کیلومتری محل احداث برند SEW اقدام نمود.

در سال 1960 میلادی تعداد کارکنان در کارخانجات گیربکس SEW به 600 نفر رسیده و در محدوده سال های 50 الی 60 درامد برند SEW از 1.4 مارک آلمان به 20 میلیون مارک افزایش یافت. در محدوده سال های 60 الی 65 میلادی به تدریج تفکر آمریکایی که میزان تولیدات برند SEW می بایست با نیاز بازار افزایش داشته باشد به تدریج نقش خود را در قسمت مدیریت و برنامه ریزی این برند پیدا کرده و گسترش صنایع در شکل های مختلف نیاز به شکل های مختلفی گیربکس و کاهنده های صنعتی را طلب می نمودند. این امر به گسترش تولید انواع گیربکس SEW در شکل های مختلف، با توان و کشتاور مختلف انجامید. قابلیت تولید گیربکس ها مطابق با نیاز کاربران پیش از این دوره با هزینه های بسیار بالایی روبرو بود اما تیم جدید مدیریت و تکنسین های تحصیل کرده برند گیربکس SEW در این دوران قابلیت های برای تولید این گیربکس های customized را به دست آورده بودند.

در سال 1968 ایده گسترش جهانی محصولات SEW استارت خورده اما این پروسه نه از نیویورک، ریو یا توکیو بلکه از شهر Jönköping در سوئد که یک پایگاه اسمبلی و مونتاژ برای انواع گیربکس SEW در آن راه اندازی شده بود استارت خورد. در همان سال، گام های بزرگ این شرکت در اروپا با گسترش آن به ایتالیا ادامه یافت. دو دفتر کوچک در میلان و بولونیا آغاز دوره جهانی شده مصرف و تولیدات گیربکس SEW را رقم زدند. نام رسمی SEW تنها در سال 1971 با نام کامل SEW EURODRIVE به ثبت جهانی رسیده که بخش Euro معرف محصول اروپایی و بخش Drive معرف انواع درایو ها و کاهنده های صنعتی بوده که جایگزین نام اولیه Süddeutsche Elektromotorenwerke برای تولیدات و گیربکس های SEW گردید.

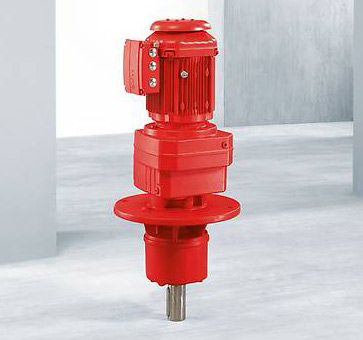

گیربکس عمودکار SEW سری RM

گیربکس عمود کار SEW با دنده های نوع هلیکال در سری RM دارای یک یاتاقان برینگ بسیار قدرتمند بر روی شافت خارجی طراحی شده است. سری RM از الکتروگیربکس SEW بصورت تخصصی برای همزن های صنعتی طراحی شده و در 10 سایز مختلف از فریم و هوزینگ عرضه می شود. امکان ایجاد گشتاور های خمشی و بار های محوری و قابلیت اتصال بصورت آویز عمودکار از بالا برای این سری از گیربکس های عمودکار SEW میسر می باشد. این الکتروگیربکس ها در سایز های 57 / 67 / 77 / 87 / 97 / 107 / 127 / 137 / 147 / 167 عرضه می شود قابلیت اتصال به الکتروموتور هایی با توان در محدوده 0.12 الی 160 کیلو وات را دا ادامه مطلب ...

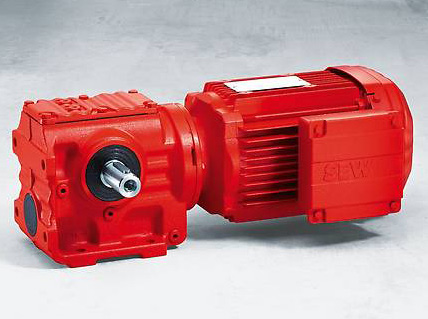

گیربکس هلیکال-کرمی SEW سری S

گیربکس کرمی Worm از نوع هلیکال SEW دارای شافت های ورودی و خروجی بصورت عمود بر هم می باشد که در داخل هوزینگ از یک شافت دنده شده بصورت کرمی شبیه به پیچ که بصورت عود با محور یک دنده هیلکال عمل می کند استفاده می کند. طراحی ساده از نظر اجزا و تکنولوژی مدرن بکار رفته در تولید گیربکس sew سری S که قابلیت انتقال میزان بالایی از گشتاور در دقت بالا با حداقل تلورانس را پدید می آورد و هزینه های پایین تری نیز به سبب این طراحی ساده دارد. این سری از گیربکس های آلمانی SEW از نوع کرمی و هلیکال در 7 سایز مختلف بصورت سری S و سری SP تولید می شوند که ادامه مطلب ...

در سال 1973 بود که برند SEW رسما از بزرگترین رقیب خود در تولید ماشین آلات اتوماسیون از جمله گیربکس ها یعنی برند Obermoser AG که تولید کننده انواع گیربکس هلیکال، موتور های کم صدای یخچال و الکتروموتور بود گذر نمود. در محدوده سال های 1975 الی 1977 با احداث اولین مجموعه تولیدی گیربکس SEW أر برزیل آغاز تولیدات این محصول در قاره امریکا از آمریکای جنوبی آغاز گردید. در سال 1983 بود که با گذر از مرز ها محصولات برند SEW با احداث یک مرکز جدید در کارولینای جنوبی و انتشار مقالاتی پیرامون کیفیت محصولات این برند در نشریه های وقت ایالات متخده حضور خود را بصورت پر رنگ تر در سطح جهانی معرفی نمود.

Ernst Blickle پس از بیش از 40 سال مدیریت موفق برند گیربکس SEW در ماه جولای فوت و با دریافت نشان لیاقت کشور آلمان به سبب نقش موفقی که در خروج این کشور از آوار پس از جنگ داشت به پایان یک دوره موفق برای گیربکس SEW رسیده و دوره ای جدید در تاریخ گسترش این برند شکل گرفت. پس از مرگ وی دو پسر او که یکی مدیریت مجموعه در برزیل و دیگری مدیریت مجموعه SEW در کامادا را بر عهده داشت بصورت مشترک به مدیریت این برند معظم رسیدند. دو برادر با پیروی از سیاست های پیشران پدر در جهت گسترش این برند در سطح جهانی گام برداشته و در سال 1990 بخش عمده ای سهام شرکت های Pfeffer و GmbH را خدیداری نموده و شعبه اصلی برند گیربکس SEW در ایالات متحده آمریکا تحت نام SEW‑EUROCOME S.A. را راه اندازی نمودند.

در سال 1994 دو تحول بزرگ یکی در زمینه تکنولوژی با پیشرفت علوم کامپیوتر در زمینه تولید دنده های فلزی با دقت بسیار بالا و فناوری های نو در زمینه افزایش قابلیت های سایشی و مقاومتی دنده های گیربکس و دیگری در گسترش صنایع و این برند در ققاره آسیا با راه اندازی اولین مرکز تخصصی برند SEW در شهر Tianjin چین که تمامی فعالیت های تولیدی این برند معظم را در چین انجام می داد شکل گرفت. راه اندازی مجموعه تولیدی و خدمات جدید در پایتخت فنلاند نیز در این دوره در جهت جهانی شدن گیربکس برند SEW صورت گرفت.

مشخصات فنی سری های مختلف گیربکس SEW آلمان

محصولات برند SEW آلمان محدود به گیربکس ها نبوده و در زیر مجموعه های مختلف شامل گیربکس، الکتروموتور، گیرموتور (اسمبلی گیربکس و موتور الکتریکی)، تجهیزات مکاترونیک، مبدل های غیر متمرکز، مبدل های سروو و انواع اینورتر دسته بندی می شوند. با این وجود الکتروموتور و گیربکس SEW به سبب حضور مستمر در بازار های جهانی به مدت 70 سال بر روی بسیاری از ماشین آلات صنعتی بصورت OE آستفاده می شوند که مشخصات مکانیکی این گیربکس ها در بالا بصورت جز به جز و در پایین بصورت تیتر وار بیان می گردد.

• گیربکس 2 و 3 طبقه SEW سری R: طیف کامل گیربکس های هلیکال SEW راه حلی بهینه اندازه و قدرت را برای کاهش سرعت دورانی موتور و افزایش گشتاور ارائه می دهد و برای اپراتورهایی که مشکل «نگه‌داری وزن» دارند، گیربکس‌های چند مرحله‌ای (2 و 3 طبقه) مشخصات مکانیکی خاصی را ارائه می‌کنند. به لطف طراحی آلومینیومی ریخته‌گری شده، مدل‌های R07، R17 و R27 دارای هوزینگ و بدنه سبک وزن بسیار کارآمد هستند – ایده‌آل برای درایوهای ماهواره‌ای و برای استفاده در ماشین آلات سبک گیربکس هلیکال سری R از برند SEW با راندمان بالا و حجم محدودی که اشغال می کند انتخاب مناسبی می باشد. حداکثر سرعت شافت ورودی به خروجی 289.74، حداکثر گشتاور خروجی 18000 و حداکثر توان الکتروموتور اتصالی 160 کیلو وات می باشد.
• گیربکس سرعت بالای SEW سری RX: در اتصالاتی که گیربکس ها سرعت خروجی بسیار بالایی دارند سری RX از الکتروگیربکس صنعتی برند SEW دارای بیشترین میزان کاربری است. حداکثر نسبت سرعت ورودی به خروجی 8.65، حداکثر گشتاور خروجی 830 Nm و حداکثر توان موتور اتصالی 45 kW می باشد.
• گیربکس همزن SEW سری RM: با اتصالی بسیار قدرتمند در شافت بیرونی که توسط یک برینگ قدرتمند احاطه شده با قابلیت اتصال بصورت عمودی و آویر از نمونه های خاص از گیربکس SEW آلمان محسوب می شود که قابلیت اتصال بصورت فلنج دار را نیز دارد. مشخصات مکانیکی و کمیت های عددی این سری از الکتروگیربکس با سری R از همین برند یکسان می باشد.

گیربکس SEW تک طبقه بصورت اتصال از کف در سایز ها و سری های RX57 | RX67 | RX77 | RX87 | RX97 | RX107 ، بصورت اتصال فلنج دار و بصورت تک طبقه در کد ها و سری های RXF57 | RXF67 | RXF77 | RXF87 | RXF97 | RXF107 ، بصورت دو و سه طبقه و در حالت اتصال از کف در کد ها و سری های R07 | R17 | R27 | R37 | R47 | R57 | R67 | R77 | R87 | R97 | R107 | R137 | R147 | R167 و بصورت چند طبقه و بصورت اتصال فلنج دار در کد ها و سری های RF07 | RF17 | RF27 | RF37 | RF47 | RF57 | RF67 | RF77 | RF87 | RF97 | RF107 | RF137 | RF147 | RF167 به بازار عرضه می شوند. برخی از انواع چند طبقه از گیربکس هلیکال SEW نیز با قابلیت اتصال دو گانه هم بصورت اتصال از کف و هم اتصال فلنج دار عرضه می شوند که عبارتند از کد های R07F | R17F | R27F | R37F | R47F | R57F | R67F | R77F | R87F | R97F | R107F | R137F | R147F | R167F. در این کد ها اعداد قید شده سایز های مختلف الکتروگیربکس محسوب می شوند.

گیربکس ضد انفجار SEW از نوع شافت موازی

گیربکس خورشیدی سروو SERVO ضد جرقه SEW

گیربکس حلزونی سروو SEW ضد انفجار از نوع هلیکال

قیمت جهانی فروش گیربکس و گیرموتور SEW اصلی آلمانی

قیمت الکتروگیربکس ها تابع فاکتور های بسیار متنوعی می باشد. از نوع و دقت تولید گیربکس ها گرفته تا مشخصات فنی شامل گشتاور خروجی، توان، راندمان، نوع و کیفیت یاتاقان برینگ ها، نوع گوپلینگ و شافت اتصالی گیربکس هالو شافت و ... می توانند از فاکتور های تاثیر گذار بر قیمت فروش گیربکس ها باشند. گیربکس هایی با دقت بالاتر مانند گیربکس خورشیدی که از اجزای بیشتری نیز تشکیل می شوند اغلب قیمتی بالاتر از گیربکس های حلزونی دارند.

برند و کشور سازنده دو فاکتور با تاثیر بسیار زیاد در قیمت گیربکس های صنعتی هستند و در واقع با توجه به اینکه مقایسه مشخصات فنی انواع الکتروگیربکس برای تمامی کاربران میسر نبوده و نیاز به علم مکانیک دارد برند تولید کننده و کشور تولید کننده گیربکس ها بعنوان دو فاکتور کیفی که معرف طول عمر این اجزای اتوماسیون صنعتی محسوب می شوند می باشد. گیربکس SEW اصلی آلمانی که طبق استاندارد صنایع کشور آلمان بعنوان یکی از بزرگترین پایگاه های صنعت محسوب می شود اغلب دارای قیمت فروش بالاتر و حتی در مواردی تا چند برابر بالاتر از نمونه های مختلف برند های صنعتی و برند های متفرقه در سایز و توان برابر می باشد. در زیر برخی از نمونه ها و کد های قیمت فروش جهانی گیربکس SEW آلمان آورده شده اند.

برخی از کد های این برند از گیربکس هاراه با آپشن های خاص از قبیل نوع خاص یاتاقان با قابلیت ها و برند های دیگر، نوع اتصال فلنجی و در فرکانس های کاری مختلفی عرضه می شوند که بر روی قیمت فروش گیربکس SEW تاثیر می گذارد. البته قیمت بالاتر طبیعتا کیفیت بالاتر، لرزش کمتر، نیاز به هزینه های حفظ و نگهداری کمتر و طول عمر بالاتر را نیز به دنبال خواهد داشت.
