واشر تخت

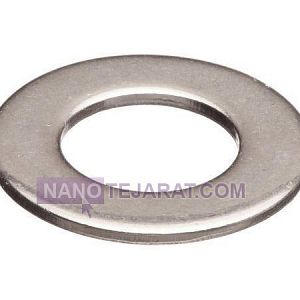

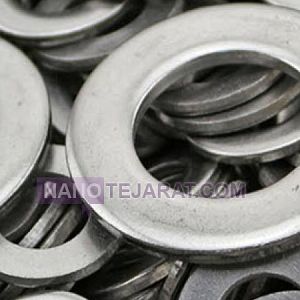

واشر تخت استیل A2

کاربری واشر تخت استیل در اتصالات پیچ و مهره های استنلس استیل می باشد که بدون نیاز به آبکاری سطحی و بصورت ذاتی در برابر آب و رطوبت و باران های اسیدی محافظت مناسبی دارند. گرید و تنسایل مقاومت کششی واشر تخت استیل بالاتر از نمونه های آهنی و حدود 700 مگاپاسکال می باشد اما در قیاس با نمونه های فولادی خشکه در رده پایین تری قرار دارد. گرید A2 از واشر تخت در واقع از استنلس استیل گرید 304 تولید شده است که تحت تاثیر میدان مغناطیسی جذب ناچیزی دارد و در برابر ترکیبات کلریدی مقاومت محدود داشته دچار زنگ زدگی می شود. قیمت خرید واشر تخت استنلس استیل A4 نسبت به گرید A4 پایین تر است اما نسبت به وار تخت فولادی و آهنی به سبب وجود ترکیبات با درصد بالایی از کروم و نیکل بالاتر است. در اتصال پیچ آلن استیل و پیچ شش گوش استیل گاهی بصورت تک و گاهی همراه با واشر فنری از واشر تخت استیل استفاده می شود که قطر داخلی آن متناسب با سایز پیچ و قطر بیرونی مطابق با استاندار


پیچ و مهره تهران مرکز	021-55420140

واشر تخت استنلس استیل گرید A4

واشر تخت در گرید استنلس استیل A4 که تخت تاثیر میدان مغناطیسی هیچ عکس العملی از خود نشان نمی دهد و مغناطیس نمی شود دارای قابلیت های بالایی در کاربرد محیط های مرطوب می باشد. این گرید از واشر تخت استیل بر خلاف گرید A2 در محیط هایی با ترکیبات کلر دار نیز مقاومت قابل توجهی از خود نشان می دهد که به سبب استفاده از عنصر فلزی مولیبدنیوم با درصد محدود در ترکیبات شیمیایی است. کاربری همین فلز ارزشمند است که سبب بالاتر رفتن قیمت واشر تخت استیل A4 نسبت به A2 می شود با وجود اینکه مشخصات مکانیکی شامل تنسایل مقاومت کششی و سختی سطحی هر دو واشر کاملا با یکدیگر یکسان است. در اتصالات پیچ متری، شش گوش و آلن استیل 316 از واشر تخت استیل A4 بدون نیاز به روکش سطحی استفاده می شود که این کاربری سطح اتکای مناسب تری را برای قرارگیری مهره فراهم می آورد. در مقایسه با واشر تخت تیتانیوم که به ندرت در صنایع به سبب قیمت بسیار بالا بکار گرفته می شود گرید A4 از مقاومت محدو�


پیچ و مهره تهران مرکز	021-55420140

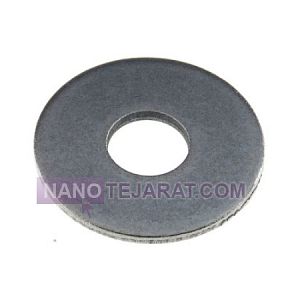

واشر تخت فولادی کلاس 10HV

واشر تخت فولادی در کلاس 10HV برای اتصال پیچ های سازه شش گوش که طبق استاندارد DIN6914 تولید می شوند بکار گرفته می شوند. تنسایل مقاومت بسیار بالا و سختی سطحی ناشی از عملیات حرارتی این سری از واشر های تخت مقاومت مضاعفی را در برابر تنش های اعمالی بوجود می آورد. تنسایل مقاومت کششی این سری از واشر ها 1040 نیوتن بر میلیمتر مربع بوده و از آلیاژ های کربن دار فولادی با عملیات حرارتی تولید می شوند. در اتصال واشر تخت فولادی کلاس 10HV از مهره هایی با ارتفاع بلند که طبق استاندارد DIN6915 تولید شده اند استفاده می شود و سطح این واشر فولادی تخت اغلب یا گالوانیزه، داکرومات و گاهی بصورت فسفاته در اتصال پیچ استفاده می شود. در سایز برابر ضخامت واشر تخت این گرید فولادی سازه بیشتر از نونه های ساده که طبق استاندارد DIN125 تولید می شود بوده و دارای قیمت بالاتری نیز است. عملیات سخت حرارتی و فرایند های تولید بکار رفته در تولید این گرید از واشر صنعتی تخت سبب می شود گاهی


پیچ و مهره تهران مرکز	021-55420140

استاندارد ابعادی و وزنی واشر تخت استاندارد DIN125

استاندارد DIN125 از واشر تخت که معادل استاندارد ISO 7089 در گرید های آهنی، فولادی و استیل تولید می شود در متریال های مختلف می تواند تا اندازه بسیار کمی تفاوت در وزن داشته باشد. جدول زیر استاندارد ابعادی و وزنی واشر تخت آهنی که طبق استاندارد DIN125 قطر داخلی آن با حرف d1، قطر خارجی آن با حرف d2 و ضخامت آن با h مشخص شده است بیان می گردد. وزن های اعلام شده در جدول برای هر 1000 عدد از واشر ها بوده و قطر های داخلی بصورت دقیق اغلب همراه با اعشار مشخص شده است چرا که عملا برای قرارگیری واشر بر روی سطح پیچ می بایست قطر داخلی واشر تخت اندکی از قطر پیچ بزرگتر بوده تا به راحتی در مرحله اتصال بر روی پیچ وارد شود. این جدول برای متریال های فلزی 140، 200 و 300 HV تبیین شده است هر چند که تفاوت ناچیزی بین استاندارد های وزنی گرید های مختلف وجود دارد. شایان ذکر است که دستگاه های مختلف طی فرایند تولید می توانند تلورانس ندکی چه در ضخامت و چه در قطر بیرونی واشر تخت داشته که منجر به ایجاد تلورانس هایی در وزن نهایی واشر تخت خواهد شد.

سایز واشر تخت	قطر دنده پیچ	d1 حداقل	d1 حداکثر	d2 حداقل	d2 حداکثر	h حداقل	h حداکثر	وزن kg برای 1000 واشر تخت
1,7	M1,6	1,7	1,84	3,7	4	0,25	0,35	0,024
1,8	M1,7	1,8	1,94	4,2	4,5	0,25	0,35	0,031
2,2	M2	2,2	2,34	4,7	5	0,25	0,35	0,037
2,5	M2,3	2,5	2,64	5,7	6	0,45	0,55	0,092
2,7	M2,5	2,7	2,84	5,7	6	0,45	0,55	0,088
2,8	M2,6	2,8	2,94	6,64	7	0,45	0,55	0,127
3,2	M3	3,2	3,38	6,64	7	0,45	0,55	0,119
3,7	M3,5	3,7	3,88	7,64	8	0,45	0,55	0,155
4,3	M4	4,3	4,48	8,64	9	0,7	0,9	0,308
5,3	M5	5,3	5,48	9,64	10	0,9	1,1	0,443
6,4	M6	6,4	6,62	11,57	12	1,4	1,8	1,02
7,4	M7	7,4	7,62	13,57	14	1,4	1,8	1,39
8,4	M8	8,4	8,62	15,57	16	1,4	1,8	1,83
10,5	M10	10,5	10,77	19,48	20	1,8	2,2	3,57
13	M12	13	13,27	23,48	24	2,3	2,7	6,27
15	M14	15	15,27	27,48	28	2,3	2,7	8,62
17	M16	17	17,27	29,48	30	2,7	3,3	11,3
19	M18	19	19,33	33,38	34	2,7	3,3	14,7
21	M20	21	21,33	36,38	37	2,7	3,3	17,2
23	M22	23	23,33	38,38	39	2,7	3,3	18,3
25	M24	25	25,33	43,38	44	3,7	4,3	32,3
27	M26	27	27,33	49,38	50	3,7	4,3	43,7
28	M27	28	28,33	49,38	50	3,7	4,3	42,3
29	M28	29	29,33	49,38	50	3,7	4,3	40,9
31	M30	31	31,39	55,26	56	3,7	4,3	53,6
33	M32	33	33,62	58,8	60	4,4	5,6	77,4
34	M33	34	34,62	58,8	60	4,4	5,6	75,3
36	M35	36	36,62	64,8	66	4,4	5,6	94,3
37	M36	37	37,62	64,8	66	4,4	5,6	92,1

بدیهی است که قطر ها، ابعاد و استاندارد های وزنی برای استاندارد های دیگر واشر تخت از جمله استاندارد DIN9021, DIN6796, DIN7349, DIN2093 با تغییراتی روبرو خواهد بود.

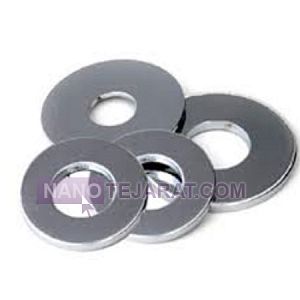

واشر تخت از جنس تیتانیوم M3-M24

تیتانیوم از عناصر فلزی با مقاومت بسیار بالا در برابر زنگ زدگی با قابلیت عملکرد مناسب در دماهای بالا است بگونه ای که واشر تخت تیتانیوم تا دمای 600 درجه فارنهایت نیز مورد استفاده قرار گرفته و جز تنها نمونه هایی از میان تمامی متریال بکار گرفته شده در تولید واشر تخت و فنری می باشد که در برابر آب شور دریا مقاومت کامل داشته و زنگ نمی زند. گرید های متفاوتی از آلیاژ های تیتانیوم از گرید 1 که به CP4 شناخته می شود و نرم ترین گرید تیتانیوم است تا گرید های 5، 7 و 11 که دارای استحکام بالاتری هستند در تولید قطعات صنعتی استفاده می شوند. واشر تخت تیتانیوم با گرید های 5 و 9 دارای کاربری گسترده ای می باشد که دارای در سایز 3 میل الی 24 میل مورد استفاده قرار می گیرند. تنسایل مقاومت کششی واشر تخت تیتانیوم از گرید 9 برابر با 620 نیوتن بر میلیمتر مربع و سختی سطحی آن 280 ویکرز می باشد که سختی بسیار بالایی در میان گرید های آلیاژی واشر تخت دارد.


پیچ و مهره تهران مرکز	021-55420140

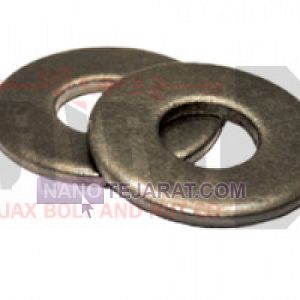

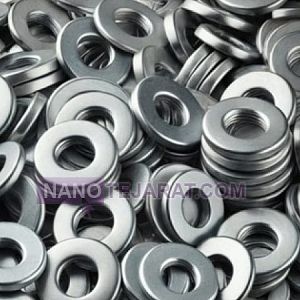

واشر تخت آهنی گالوانیزه

واشر تخت در بسیاری از اتصالات پیچ و مهره های صنعتی از جمله پیچ و مهره شش گوش، آلن و متری مورد استفاده قرار می گیرد. واشر تخت از گرید آهنی با درصد پایین کربن و در گرید های 4 و 5 که بر روی پیچ و مهره آهنی گرید های 4.8 و 5.6 اتصال پیدا می کند تولید می شود. سایز های مختلفی از واشر تخت اغلب از M5 به بالا و در قطر های بیرونی مختلف که طبق استاندارد های مختلفی تعریف می شوند مورد استفاده قرار می گیرند. با توجه به آسیب پذیری در تماس با آب و رطوبت در اغلب موارد واشر تخت آهنی را بصورت آبکاری شده گالوانیزه سرد که تنها یک لایه نازک از فلز زینک را بر روی سطح واشر قرار می دهد مورد استفاده قرار می دهند. قیمت خرید و فروش واشر تخت که اغلب بصورت کیلویی عرضه می شود بر حسب گرید تعیین می شود. بازرگانی پیچ و مهره تهران مرکز تولید کننده سایز های اینچی و میلیمتر واشر تخت در ضخامت های مختلف است.


پیچ و مهره تهران مرکز	021-55420140

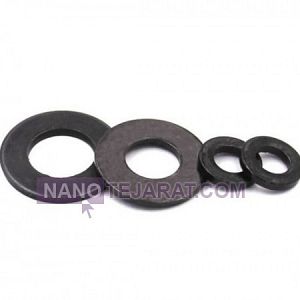

واشر تخت فولادی کلاس 12

بالاترین گرید فولادی واشر تخت گرید 12 می باشد که اغلب در اتصالات پیچ های آلنی این گرید با تنسایل بسیار بالا و حدود 1180 تولید می شود. واشر تخت گرید 12 فولاد پس از فرایند پرس مراحل حرارتی سختی را گذرانده، دارای درصد نیبتا بالایی از کربن و اندکی ترد می باشد و در اتصال پیچ های کلاس 12.9 بکار گرفته می شود. رنگ مشکی از این واشر ها بصورت فسفاته، نقره ای براق بصورت داکرومات و نقره ای مات بصورت واشر تخت گالوانیزه گرم عرضه می شود که با وجه به فرایند های حرارتی افزاینده سختی سطحی و تنسایل صورت گرفته بر روی این کلاس از واشر تخت پیشنهاد می شود بصورت داکرومات مصرف شده چرا که فرایند گالوانیزه گرم می تواند به کاهش تنسایل و سختی این واشر انجامد. استاندارد DIN125 از این واشر تخت برای پیچ های شش گوش و آلنی این گرید و استاندارد DIN6916 برای اتصال پیچ های سازه از این گرید مصرف می شوند.


پیچ و مهره تهران مرکز	021-55420140

واشر تخت قفلی استاندارد DIN25201

واشر های قفلی گاهی بصورت واشر تخت طبق استاندارد DIN25201 نیز تولید می شوند که در ظاهر شبیه به واشر های تخت ساده هستند که بر روی سطح آنها در راستای شعاعی دنده هایی بصورت پستی بلندی پدید آمده است. این شکل دنده ها به افزایش تنش اتصال مهره بر روی پیچ کمک کرده و از باز شدن مهره روی پیچ تا اندازه ای جلوگیری می کنند. البته واشر تخت قفلی نمی تواند بعنوبن جایگزینی برای واشر فنری که با تغییر طول تحت ارتعاش به پر کردن فضای ایجاد شده در اتصال می پردازد مورد استفاده قرار گیرد. متریال فلزی بکار گرفته شده در تولید واشر تخت قفلی استاندارد DIN25201 فلز SK5 بوده و این سری از واشر ها در سایز های NL3 الی NL20 ـولید می شوند. پوشش سطحی بکار گرفته شده برای این واشر قفلی از نوع تخت اغلب آبکاری داکرومات می باشد که در دمای تقریبی 450 درجه سانتی گراد انچام می پذیرد.


پیچ و مهره تهران مرکز	021-55420140

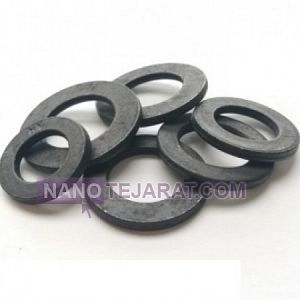

واشر تخت اتصال پیچ سازه استاندارد DIN6916

در اتصالات پیچ و مهره سازه که در گرید 10HV بکار گرفته می شوند از واشر تخت سازه که طبق استاندارد DIN6916 تولید می شود استفاده می شود. این استاندارد از واشر تخت دارای ضخامت بیشتر و قطر بیشتری در سایز برابر نسبت به استاندارد DIN125 می باشد و قیمت بالاتری نیز در سایز برابر دارد. در اتصالات پیچ و مهره در سوله سازی ها، پایه ریزی نیروگاه ها، سد سازی و پل سازی از واشر تخت سازه که اغلب از کلاس فولادی 10 و طبق استاندارد ابعادی میلیمتری DIN6916 تولید می شود استفاده می شود. این سری از مهره ها هم بصورت سیاه بدون آبکاری، هم بصورت مشکلی مات بصورت فسفاته و هم بصورت گالوانیزه به بازار عرضه می شوند. از آنجایی که پیچ های سازه اغلب در سایز بالاتر از 8 میلیمتر تولید می شوند واشر های تخت سازه نیز با سایز های بالاتر از 8 میلیمتر در بازار یافت می شوند.


پیچ و مهره تهران مرکز	021-55420140

واشر تخت استاندارد DIN7349

واشر های تحت تولید شده طبق استاندارد DIN7349 در واقع واشر هایی با ضخامت بیشتر نسبت به استاندارد عمومی DIN125 هستند. این استاندارد از واشر تخت هم در گرید های آهنی و هم در گرید استنلس استیل تولید می شوند و در سایز های M3 الی M30 تولید شده و در کوچکترین سایز یعنی M3 به ازای هر 100 عدد دارای وزن 440 گرم و در سایز M30 به ازای هر 1000 عدد دارای وزن 226 کیلوگرم است. بر خلاف واشر تخت ساده که با بسته شدن بیشتر مهره بر روی پیچ تا اندازه ای بصورت انعطافی تحت تاثیر تنش وارد تغییر فرم داده و کونیک می شود واشر تخت استاندارد DIN7349 در واقع بصورت کاملا صلب تحت تاثیر ضخامت بالایی که دارد در اتصالات پیچ و مهره قرار می گیرد. بازرگانی پیچ و مهره تهران مرکز عرضه کننده استاندارد های مختلف واشر تخت بصورت آهنی و فولادی گالوانیزه و استیل بگیر و نگیر می باشد.


پیچ و مهره تهران مرکز	021-55420140

مقایسه مقاومت های محیطی متریال ها و آبکاری های واشر تخت

انتخاب گرید و آبکاری واشر تخت بصورت تلفیقی از شرایط کاری و محیطی صورت می پذیرد. بدون تردید مقاومت های فشاری و سایشی واشر تخت فولادی بالاتر از گرید های متریال استنلس استیل و بصورت متقابل مقاومت در برابر زنگ زدگی .اشر تخت استیل بالاتر از نمونه های فولادی حتی بصورت گالوانیزه یا داکرومات است. گرید هایی از متریال تیتانیوم که به ندرت در سایز های خاص وارد می شوند حتی در رابر بسیاری خوردگی های اسیدی و آب املاح دار دریا نیز مقاومت قابل توجهی بالاتر از استنلس استیل از خود نشان می دهند.

از آنجایی که در کاربری های سنگین صنعتی ترجیح به استفاده از گرید های واشر تخت فولادی می باشد و در واقع سه نوع آبکاری که هر سه مورد نیز دارای آبکاری با لایه ای از فلز روی Zn هستند گاهی مقایسه قابلیت های انوع آبکاری زینگ واشر تخت مد نظر قرار می گیرد. آبکاری گالوانیزه سرد که عملا یک پروسه در دمای پایین بوده و در نهایت لایه ای با حداقل مقاومت را بر روی سطح فلز به جای گذاشته و از همین رو اغلب برای کلاس های پایین آهنی واشر تخت مانند کلاس 4 و 5 مورد استفاده قرار می گیرد. بنابراین عملا رقابت بین دو نوع آبکاری گالوانیزه گرم و داکرومان اولی طی پروسه ای در دمای بالای 600 و دومی در دمای حدود 400 درجه به روشی مدرن بصورت الکتروپلیتینگ برای واشر تخت انجام می پذیرد.

فرایند داکرومات در دمایی پایین تر انجام گرفته که آسیبی به بلور های فلزی فولاد نمی زند حال آنکه فرایند گالوانیزه گرم در دماهایی نزدیک به دمای فرایند حرارتی سخت کننده واشر تخت انجام می گیرد. در عوض مقاومت حرارتی واشر تخت آبکاری شده به روش گالوانیزه گرم بالاتر از نمونه های داکرومات می باشد. از نظر مقاومت در برابر اکسید شدن هر دو نوع آبکاری تست اسپری نمک را به خوبی پشت سر می گذارند.

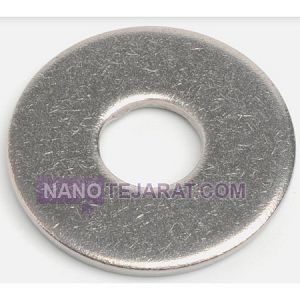

استاندارد DIN9021 در تولید واشر تخت پهن

واشر های تخت در قطر داخلی برابر می توانند قطر خارجی متفاوتی داشته باشند که از این لحاظ دو استاندارد یکی استاندارد DIN125 که مشخصات و ابعاد آن در بالا مشخص گردید و دیگری استاندارد DIN9021 که مختص واشر تخت پهن می باشد وجود دارد. پهنای بیشتر این واشر ها سطح اتکاری بالاتری را بوجود آورده و روانی در اتصال مهره را نیز بهبود می بخشد. بر خلاف واشر تخت ساده که در گرید های بالای فولادی نیز تولید می شود واشر تخت پهن اغلب یا در گرید های آهنی و یا استیل تولید و عرضه می شود. استاندارد ابعادی و وزنی این واشر ها به قرار زیر است.

SIZE	حداقل قطر داخلی	حداکثر قطر داخلی	حداکثر قطر خارجی	حداقل قطر خارجی	ارتفاع اسمی	h حداکثر	h حداقل	وزن برای هر 1000 عدد Kg
M2.5	2.7	2.84	8	7.64	0.8	0.9	0.7	0.28
M3	3.2	3.38	9	8.64	0.8	0.9	0.7	0.349
M3.5	3.7	3.88	11	10.6	0.8	0.9	0.7	0.529
M4	4.3	4.48	12	11.6	1	1.1	0.9	0.774
M5	5.3	5.48	15	14.6	1.2	1.4	1	1.460
M6	6.4	6.62	18	17.6	1.6	1.8	1.4	2.790
M7	7.4	7.62	22	21.5	2	2.2	1.8	5.290
M8	8.4	8.62	24	23.5	2	2.2	1.8	6.230
M10	10.5	10.77	30	29.5	2.5	2.7	2.3	12.200
M12	13	13.27	37	36.4	3	3.3	2.7	22.200
M14	15	15.27	44	43.4	3	3.3	2.7	31.600
M16	17	17.27	50	49.4	3	3.3	2.7	40.900
M18	20	20.52	56	54.1	4	4.6	3.4	67.400
M20	22	22.52	60	58.1	4	4.6	3.4	76.800
M24	26	26.84	72	70.1	5	6	4	139
M30	33	34	92	89.8	6	7	5	273
M36	39	40	110	108	8	9.2	6.8	522

اشاره به این نکته که قطر واقعی واشر تخت می باید از قطر اسمی که متناسب با قطر پیچ انتخاب می شود اندکی متفاوت و بیشتر باشد خالی از لطف نیست.

واشر تخت فولادی خشکه کلاس 8

واشر تخت در گرید فولادی خشکه 8 که اتصال آن بر روی پیچ شش گوش خشکه کلاس 8.8 و پیچ آلن خشکه کلاس 8.8 صورت می پذیرد از گرید هایی با کربن متوسط از آلیاژ فولادی تولید شده است که دارای تنسایل مقاومت کششس متوسط 800 مگاپاسکال و مقاومت سایشی سطحی بالایی برخوردار است. واشر تخت خشکه پس از فرایند حرارتی سخت کاری در جهت همسان سازی بردار های داخلی فولاد به این درجه از سختی می رسد و از نظر قیمت در رده های بالاتری نسبت به واشر تخت آهنی گرید های 4 و 5 قرار می گیرد. سطح بیرونی این گرید فولادی از واشر تخت یا به رنگ نقره ای بصورت آبکاری گالوانیزه و یا در بسیاری کاربری ها به رنگ مشکی مات بصورت فسفاته سطحی عرضه می شود. تولید استاندارد های مختلف و ضخامت های مختلف واشر های فنری و تخت در گرید های آهنی، فولادی و خشکه


پیچ و مهره تهران مرکز	021-55420140

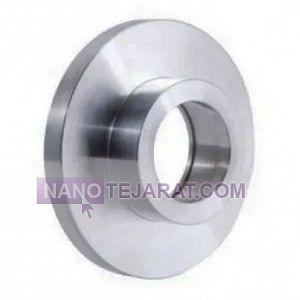

واشر تخت فلنج دار یا شانه دار

این نوع از واشر های تخت دارای استاندارد و طراحی کاملا متفاوتی با دیگر انواع داشته و در واقع در تببین آن از سه قطر و دو ضخامت استفاده می شود که قطر ها شامل قطر درونی، قطر بیرونی و قطر بیرونی فلنج و ارتفاع شامل ارتفاع قسمت بیرونی واشر تخت فلنج دار و ارتفاع کلی می باشد. از این سری مهره های تخت که در انگلیسی به واشر شانه دار Shoulder washer شناخته می شوند برای محافظت سطحی از پیچ و یا سیم استفاده می شود که ارتفاع شانه برای ایجاد حد فاصل بین پیچ و سطوح درگیری می باشد. واشر تخت فلنج دار مراحل پیچیده تری در تولید داشته و در سایز برابر وزن بسیار بالاتری نیز دارد و از این رو قیمت این سری از واشر های صنعتی نیز بالاتر است.


پیچ و مهره تهران مرکز	021-55420140

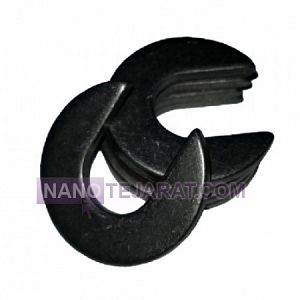

واشر تخت تیپ C

این نوع از واشر تخت که به سبب شکل هندسی شبیه به حرف انگلیسی C با همبن نام هم خوانده می شود نوع خاصی از واشر تخت می باشد که دارای یک بریدگی با حد فاصلی برابر قطر جان پیچ اتصالی طراحی شده است. مزیت کاربری این سری از واشر های صنعتی قابلیت قرار گرفتن در نقطه اتصال پس از ورود و محکم شدن مهره می باشد که قابلیت جایگزینی آنها در مواردی که به دلایلی دچار سایش و خوردگی شده باشند بدون باز کردن اتصال پیچ و مهره میسر می شود. در سایز برابر به سبب یک بریدگی موضعی واشر تخت تیپ C دارای وزن کمتری نسبت به واشر تخت ساده بوده اما با توجه به مراحل بالاتر تولید دارای قیمت بالاتری است.
