یاتاقان
یاتاقان Bearing نوعی اتصال صنعتی می باشد که در شکل های مختلفی تولید می شود. بلبرینگ و رولبرینگ هر دو نوعی یاتاقان محسوب می شوند که از ساچمه برای کاهش اصطکاک و تعلیق بار استفاده می کنند. یاتاقان ها نه تنها به تعلیق بار با کاهش اصطکاک کمک می کنند بلکه بعنوان یک تکیه گاه برای شافت ها محسوب شده و در کاهش تنش ها، ضربات و شوک ها نیز در سیستم جلوگیری می کنند. یاتاقان ها نیز مانند بلبرینگ ها در انواع شعاعی، محوری و ترکیبی قابل دسته بندی هستند. دو بخش اصلی یک یاتاقان یا یاتاقان بلبرینگ شامل یک هوزینگ یا بدنه نگهدارنده در بیرون و یک نوع بلبرینگ و یا رولبرینگ در داخل محفظه هوزینگ می باشد. یاتاقان ها اغلب با هوزینگ هایی از جنس چدنی تولید شده و در شکل پیچ و مهره ای و خاردار عرضه می گردند. قیمت فروش یاتاقان ها نه تنها به سایز و نوع یاتاقان بلکه تا اندازه زیادی تابع برند تولید کننده می باشد. یاتاقان ها در انواع مختلف Pillow block یاتاقان های پیچ و مهره ای دو پیچ شعاعی، Square flanged چهارگوش چهارپیچ محوری، Oval flanged بیضوی دو پیچ محوری و در نوع یاتاقان بلبرینگ ها تولید می شوند.
روش های موثر روانکاری با انواع گریس
گریس ها بعنوان پر کاربرد ترین نوع روان کننده انواع بلبرینگ و یاتاقان محسوب می شوند. مزیت اصلی گریس ها به روغن که از دیگر انواع روان کننده یاتاقان بلبرینگ ها محسوب می شوند در واقع حفظ خالت نیمه جامد و جلوگیری از روان شدن و البته مقاومت های حرارتی بالا است. در مورد یاتاقان ها که اغلب به سبب محصور بودن بلبرینگ در داخل هوزینگ اغلب دسترسی برای روانکاری مجدد و دوره ای میسر نیست و یا با مشکلاتی روبرو است استفاده از گریس در روانکاری نسبت به روغن ارجحیت بالایی دارد. گریس روانکاری یاتاقان با پایه های فلزی مختلفی تولید می شود که هر یک دارای مشخصه های مکانیکی ویژه ای بوده برای عملکرد تحت دما، شرایط محیطی، سرعت زاویه و اتصال نوع خاصی از یاتاقان بلبرینگ با قابلیت تعلیق بار های ویژه طراحی می شوند. گریس با پایه آلومینیوم یکی از محبوب ترین نوع روان کننده یاتاقان محسوب می شود چرا که در تماس با آب شسته نمی شود، در دمای بسیار بالایی روان می شود و این به حفظ فیلم روان کننده بین ساچمه های بلبرینگ و رینگ کمک می کند و دمای بسیار بالای کاری نیز دارد. از دیگر روان کننده های محبوب انواع یاتاقان می توان به گریس پایه کلسیم و لیتیم اشاره نمود.
نتایج جستجو برای یاتاقان
قیمت و خرید bearing صنعتی با کیفیت تضمینی و ارسال سریع
اگر به دنبال قیمت یاتاقان بلبرینگ صنعتی هستید یا قصد دارید بهترین مدل های بلبرینگ مخصوص کارهای صنعتی را خریداری کنید، اینجا دقیقا همان جایی است که باید باشید.
بلبرینگ به عنوان یکی از اصلی ترین اجزای مکانیکی در تجهیزات صنعتی، وظیفه کاهش اصطکاک و روان سازی حرکت بین قطعات متحرک را دارد
و انتخاب صحیح آن تاثیر مستقیمی بر عملکرد و طول عمر ماشین آلات خواهد داشت.
اما قیمت بلبرینگ صنعتی به چه عواملی بستگی دارد؟
قیمت یاتاقان (به انگلیسی: bearing ) با توجه به موارد زیر تعیین می شود:
- نوع طراحی: شیار عمیق، تماس زاویه ای، خودتنظیم، کف گرد، مخروطی
- برند تولیدکننده: SKF، FAG، KOYO، NSK، INA، NACHI و برندهای معتبر دیگر
- جنس بدنه و اجزای داخلی: فولاد ضد سایش، آلیاژی یا سرامیکی
- ابعاد و قطر داخلی و بیرونی
- ظرفیت تحمل بار و سرعت چرخش
راهنمای خرید برای کاربردهای صنعتی
برای انتخاب و خرید یاتاقان بلبرینگ مناسب در کاربردهای صنعتی، توجه به چند عامل کلیدی کاملا ضروری است.
نخستین مورد، تناسب دقیق ابعاد بلبرینگ با قطر شفت است؛ چرا که حتی اختلافی جزئی در اندازه می تواند باعث لقی یا گیر کردن قطعات شود
و به مرور به آسیب جدی در سیستم منجر گردد.
دومین نکته، نوع باری است که به بلبرینگ وارد می شود. اگر بار وارد شونده محوری، شعاعی یا ترکیبی باشد،
باید مدل بلبرینگی انتخاب شود که مناسب آن شرایط بارگیری باشد.
عامل مهم دیگر، شرایط محیطی کارکرد بلبرینگ است. عواملی مثل دمای بالا، رطوبت زیاد، تماس با مواد خورنده یا گرد و غبار
می توانند طول عمر بلبرینگ را به شدت کاهش دهند.
بنابراین انتخاب بلبرینگ هایی با آب بندی مناسب یا ساختار مقاوم در برابر خوردگی در این موارد توصیه می شود.
همچنین باید به نوع روانکاری یاتاقان بیرینگ توجه ویژه داشت.
در بسیاری از کاربردهای صنعتی، استفاده از گریس با کیفیت یا سیستم روغن کاری دائم
می تواند به افزایش دوام و کاهش اصطکاک کمک قابل توجهی کند.
در مجموع، بررسی دقیق این فاکتورها نه تنها باعث عملکرد بهتر تجهیزات صنعتی خواهد شد،
بلکه از هزینه های تعمیرات و توقف خط تولید نیز جلوگیری می کند.
انتخاب آگاهانه، کلید خرید موفق یک یاتاقان بلبرینگ صنعتی است.
پرسش های متداول (FAQ) درباره یاتاقان برینگ
یاتاقان متحرک چیست و چه کاربردهایی در خودرو دارد؟
یاتاقان متحرک قطعه ای است که وظیفه انتقال نیروی میل لنگ به صورت روان و یکنواخت را بر عهده دارد. این یاتاقان با کاهش اصطکاک بین قطعات متحرک موتور، به حفظ کارکرد صحیح و افزایش طول عمر موتور کمک می کند. همچنین به جذب و تحمل بارهای شعاعی و محوری در موتورهای شش سیلندر مانند نیسان پاترول کمک می کند. یاتاقان متحرک به دلیل طراحی خاص و جنس مقاوم، می تواند در دماها و فشارهای بالا عملکرد مناسبی داشته باشد.
تفاوت یاتاقان متحرک و یاتاقان ثابت در موتور چیست؟
یاتاقان متحرک قابلیت جابجایی محدود دارد و عمدتاً برای تحمل حرکت دورانی میل لنگ استفاده می شود. در مقابل، یاتاقان ثابت بارهای شعاعی و محوری بیشتری را تحمل کرده و بخش های دیگر میل لنگ را پشتیبانی می کند. این دو نوع یاتاقان با همکاری هم، عملکرد نرم و بدون نویز موتور را تضمین می کنند. طراحی دقیق هر کدام از یاتاقان ها مطابق با استانداردهای مهندسی است تا فشارهای مکانیکی و حرارتی به درستی مدیریت شوند.
چرا ماشین یاتاقان می زند و علائم آن چیست؟
یاتاقان زدن ماشین معمولاً به دلیل کاهش یا قطع روغن کاری سطح یاتاقان ها رخ می دهد. این مشکل ممکن است ناشی از خرابی پمپ روغن، نشت روغن، استفاده از روغن نامناسب یا فرسودگی سطح یاتاقان باشد. علائم یاتاقان زدن شامل صدای ضربه ای یا تق تق در موتور، کاهش قدرت موتور، افزایش دمای کاری و در موارد شدید آسیب به میل لنگ است. رفع سریع این مشکل ضروری است تا از خرابی های گسترده تر جلوگیری شود.
قیمت و خرید یاتاقان بلبرینگ صنعتی به چه عواملی بستگی دارد؟
قیمت یاتاقان بلبرینگ صنعتی تحت تاثیر عوامل مختلفی مانند برند تولید کننده، جنس مواد به کار رفته، ابعاد دقیق، نوع کاربرد و استانداردهای کیفی قرار دارد. همچنین نوع روانکاری مورد نیاز و شرایط محیطی استفاده نیز می تواند قیمت را تحت تاثیر قرار دهد. برای خرید یاتاقان با کیفیت بهتر است مشخصات فنی، ضمانت و گارانتی محصول را به دقت بررسی کنید تا از طول عمر و عملکرد مناسب آن اطمینان حاصل شود.
چگونه بهترین یاتاقان ماشین را انتخاب کنیم؟
انتخاب بهترین یاتاقان برای خودرو نیازمند بررسی دقیق نوع موتور، شرایط کاری، میزان بار وارده و دمای عملکرد است. همچنین باید استانداردهای سازنده و توصیه های کارخانه سازنده موتور را رعایت کرد. استفاده از روغن با ویسکوزیته مناسب و نصب دقیق یاتاقان نیز در طول عمر آن تاثیرگذار است. انتخاب برندهای معتبر و تایید شده، همچنین توجه به مشخصات فنی و تلرانس های دقیق، از عوامل کلیدی در انتخاب یاتاقان مناسب به شمار می آید.

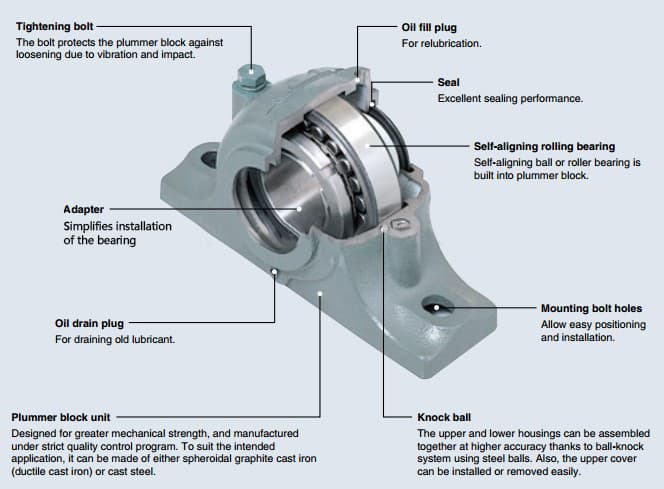

یاتاقان ها در شکل های مختلفی تولید می شوند که به شکل ساده بدون هوزینگ در استاندارد هایی به شکل بلبرینگ و رولبرینگ و در شکل های دارای هوزینگ با قابلیت اتصال بصورت پیچ و مهره ای تولید می شوند. یاتاقان هایی که به شکل هوزینگ دار تولید می شوند برای اتصال از یک سطح خنثی بیرون از سیستم ماشین آلات و یا سطحی از بدنه ماشین که دارای طراحی و قرار گیری بصورت استاتیک دارند استفاده می کنند. در زیر به بررسی اجزای تشکیل دهنده یاتاقان های پیچ و مهره ای یا یاتاقان های فلنج دار که در کل تحت نام انگلیسی Bearing Housing Unit هستند می پردازیم. این سری از یاتاقان ها در داخل هوزینگ خود از نوعی بلبرینگ یا رولبرینگ در اتصال با شافت های صنعتی استفاده می کنند.
- هوزینگ یاتاقان که در واقه بدنه بیرونی می باشد که اغلب در تولید آن از متریال Cast Iron یا چدن استفاده شده است. خود هوزینگ یاتاقان دارای سوراخهایی برای اتصال یاتاقان بر روی سطوح با بکارگیری پیچ های فولادی که یا به شکل شش گوش و گاهی نیز به شکل آلن مورد استفاده قرار می گیرند می باشد.
- رینگ یا کونس یاتاقان که در واقع بخشی از بدنه بیرونی بلبرینگ و یا رولبرینگ می باشند که شکل هندسی آنها تابع نوع باری است که بصورت شعاعی و یا محوری بر پیکر بلبرینگ و رولبرینگ محصور در داخل هوزینگ یاتاقان وارد می آید.
- قفسه داخلی هوزینگ یاتاقان از بخش های اصلی و کلیدی در داخل ساختار بلبرینگ و یا رولبرینگی است که در اتصال شافت و در داخل هوزینگ یاتاقان قرار گرفته است. وظیفه این قفسه نگهداری ساچمه های یاتاقان در موقعیتی ثابت و مشخص می باشد.
- ساچمه های یاتاقان در واقه مهمترین بخش در تبدیل حرکت خطی به حرکت غلطشی و موثر در کاهش اصطکاک ناشی از چرخش شافت مرکزی می باشد. ساچمه های یاتاقان در صورت استفاده از بلبرینگ در مرکز هوزینگ به شکل کروی و در صورت استفاده از رولبرینگ در شکل های استوانه ای، مخروطی و بشکه ای مورد استفاده قرار می گیرند.
در طراحی یاتاقان هایی که به یاتاقان بلبرینگ شهرت دارند از یک هوزینگ ویژه با طراحی خاص استفاده می شود که اغلب اتصال آن با بدنه با بکارگیری یک خار و گاهی با بکارگیری پیچ آلن مغزی صورت می پذیرد. هر چند روان کننده های یاتاقان در زیر مجموعه اجزای یاتاقان قرار نمی گیرند اما انتخاب آنها تاثیر زیادی بر عملکرد یاتاقان صنعتی دارد.
اشکال هندسی بوش پیچ و مهره ای
یاتاقان پیچ و مهره ای که برای انتقال بار بر روی سطوح استفاده می شود در اشکال مختلف که نه تنها برای تعلیق انواع مختلفی از بار بلکه بر حسب میزان بار و مساحت سطح مقطع اتصال دسته بندی می شوند و هر یک برای بکارگیری در اتصال نوع خاصی از شفت تحت زاویه خاص مناسب تر هستند. دسته بندی یاتاقان ها بر حسب شکل هندسی یک دسته بندی کاملا مهندسی می باشد که با تحلیل نوع بار صورت می پذیرد. در زیر به معرفی اشکال مختلف هوزینگ های یاتاقان می پردازیم.
- یاتاقان UCP بلوک بالشتکی Pillow block: نوعی یاتاقان محوری در اتصال شافت های افقی می باشد که متشکل از یک هوزینگ که در بالا بصورت یک منحنی دایره ای با حفره ای بزرگ که در بر گیرنده نوعی از یاتاقان برینگ شعاعی از جمله بلبرینگ شیار عمیق و یا نوعی از رولبرینگ های شعاعی می باشد. است. در قسمت کف بلوک این یاتاقان بالشتکی بصورت تخت که بر روی یک سطح نشسته و اتصال آن با بکارگیری یکی از دو نوع پیچ صنعتی شش گوش و یا آلن در گرید های فولادی خشکه که هم مقاومت کششی و فشاری مناسب را داشته باشد و هم بیش از اندازه ترد نبوده و در برابر ارتعاشات یاتاقان مقاومت داشته باشد مورد استفاده قرار می گیرد.
- یاتاقان با هوزینگ چهارگوش نوع فلنج square flanged bearing : یکی از محبوب ترین انواع یاتاقان بلبرینگ صنعتی محسوب می شود که اغلب برای تعلیق بار های محوری در اتصال شافت های عمودی مورد استفاده قرار می گیرد. هوزینگ این یاتاقان چهارگشو که به آن فلنج برینگ نیز می گویند دارای چهار سوراخ در چهار وجه بصورت متقارن با بالانس ایده آل می باشد که اغلب برای اتصال نیاز به سطح وسیعی داشته اما اتکایی مستحکم را به دنبال دارد. نوع محوری از یاتاقان چهار پیچ از یک هوزینگ در بر گیرنده بلبرینگ کف گرد و یا نوعی از رولبرینگ های کف گرد استوانه ای، سوزنی و یا بشکه ای می باشد. نوع شعاعی از این یاتاقان فلنج که کاربری محدودتری دارد اغلب با بکارگیری بلبرینگ شیار عمیق و یا رولبرینگ های مخروطی مورد استفاده قرار می گیرد.
- یاتاقان های Oval یا بیضی شکل از نوع فلنج دار Oval bearing : هم از نوع شعاعی و هم از نوع محوری تولید شده و کاربری یکسانی با یاتاقان های چهار پیچ دارند. با این تفاوت که یاتاقان های Oval با بیضی شکل نیاز به فضای کمتری و سطح مقطع محدودتری برای اتصال داشته و تنها با بکارگیری دو عدد پیچ خشکه اتصال پیدا می کنند. تمرکز تنش بیشتر و طبیعتا حساسیت در برابر ضربه بالاتری برای یاتاقان های بیضی شکل نسبت به یاتاقان های چهار پیچ وجود دارد.
موارد قید شده در بالا تنها انواع و اشکال هندسی یاتاقان های دوار یا Rotational می باشند و اشکال یاتاقان ها فراتر از نوع دوار بوده و بصورت خطی و خطی دورانی نیز تولید می شوند. بال اسکرو یکی از انواع یاتاقان می باشد که از آن برای تبدیل حرکت دورانی به حرکت خطی استفاده می شود و متشکل از یک پیچ متری دنده کبریتی، تعدادی ساچمه که بر روی دنده های پیچ سوار شده و یک بلوک هستند که بار بر روی بلوک سوار شده و گردش پیچ مهری در ساختار بال اسکرو سبب جابجایی خطی بار می شود. نوع دیگری از یاتاقان ها از نوع خطی تحت نام لاینر گاید یا واگن ریل هستند که بر روی کشو ها اتصال پیدا می کنند و تنها از سایش دو سطح کشو بر روی یکدیگر در فرایند رفت و برگشتی جلوگیری می کنند.
