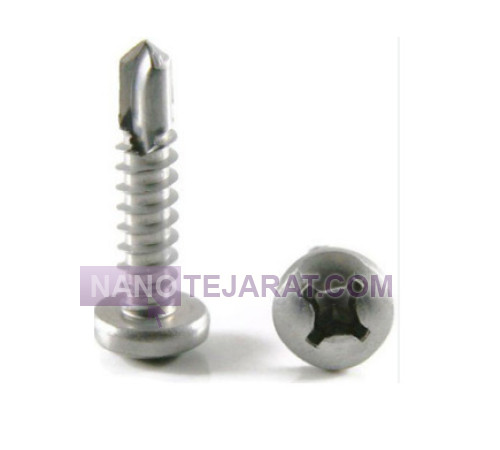

پیچ سر گرد مته ای
(pan head self drillinf screw)- نوع : سر گرد
- گرید : 5.6
- پوشش سطحی : گالوانیزه سرد
- جنس : آهنی
- قیمت :توافقی
- به روز شده:
سه شنبه ۱۲ خرداد ۱۴۰۵ - ۱۰:۱۹ - سفارش از طریق واتساپ
پیچ سر گرد مته ای (Pan Head Self-Drilling Screw) دارای سری با ارتفاع کم و قطر پهن برای توزیع یکنواخت فشار روی سطح کار است. استاندارد اصلی تولید این پیچ ها DIN 7504 و ISO 15480 برای کاربردهای فلزی و ISO 15482 برای کاربردهای پلاستیکی می باشد. زاویه سر معمولاً بین 85 تا 95 درجه با ارتفاع 1.8 تا 3.2 میلی متر طراحی می شود. قطر کلاهک (Head Diameter) برای سایز شماره 8 حدود 7.5 میلی متر و برای سایز 1/4 اینچ حدود 11 میلی متر است. نوع فرورفتگی روی سر (Drive Recess) معمولاً از نوع فیلیپس (PH2 یا PH3) یا پوزیدرایو (PZ2) می باشد. گشتاور مجاز برای فرورفتگی پوزیدرایو حدود 30 درصد بیشتر از فیلیپس است. طول اسمی این پیچ ها از 13 میلی متر تا 150 میلی متر بر اساس استاندارد تولید می شود.
اندازه رزوه این پیچ های سر گرد مته ای بر اساس قطر خارجی به چهار کلاس اصلی شماره 6 (3.5 میلی متر)، شماره 8 (4.2 میلی متر)، شماره 10 (4.8 میلی متر) و شماره 12 (5.5 میلی متر) دسته بندی می شود. سایز شماره 8 برای اتصال ورق های فلزی با ضخامت 0.8 تا 2 میلی متر بیشترین کاربرد را دارد. استحکام کششی برای گرید فولاد کربنی 8.8 معادل 800 مگاپاسکال و برای گرید 10.9 معادل 1040 مگاپاسکال است. نوک مته بر اساس استاندارد DIN 7504 به چهار نوع شماره 1 تا شماره 4 تقسیم می شود. نوع شماره 2 برای ورق های فلزی با ضخامت 0.5 تا 2 میلی متر مناسب است. نوع شماره 3 قابلیت نفوذ تا 6 میلی متر و نوع شماره 4 تا 12.5 میلی متر ورق فولادی را دارد. حداقل گشتاور نفوذ (Penetration Torque) برای سایز شماره 8 حدود 2.5 نیوتن متر است. حداکثر گشتاور سفت شدن نهایی نیز نباید از 8 نیوتن متر تجاوز کند تا از شکستن پیچ جلوگیری شود.
کاربرد پیچ سر گرد مته ای در صنایع ساختمان و نمای فلزی
پیچ سر گرد مته ای در اتصال پانل های ساندویچی به اسکلت فلزی ساختمان کاربرد گسترده دارد. این پیچ با نوک مته نوع شماره 3 قادر به نفوذ در ورق فولادی به ضخامت 6 میلی متر و لایه پلی اورتان با ضخامت 50 میلی متر است. فاصله مجاز بین دو پیچ در این اتصالات برای ورق های سقفی 200 میلی متر و برای ورق های دیواری 300 میلی متر می باشد. در سازه های نمای کرتین وال، این پیچ ها ورق آلومینیومی به ضخامت 2 میلی متر را به زیرسازی فولادی متصل می کنند. گشتاور نصب توصیه شده برای این کاربرد با پیچ سایز شماره 10 برابر 6.5 نیوتن متر است. زاویه نصب عمود بر سطح باید با تلورانس حداکثر 3 درجه رعایت شود. عمق نفوذ رزوه ها در فلز پایه حداقل 3 دنده کامل (3 تا 4 میلی متر) برای تامین گیرایی مطمئن الزامی است.
کاربرد در صنایع خودرو و لوازم خانگی
در خطوط مونتاژ خودرو، پیچ سر گرد مته ای برای اتصال قطعات پلاستیکی داخلی به شاسی فولادی استفاده می شود. نوک مته نوع شماره 1 با زاویه 118 درجه برای پلاستیک ABS با ضخامت 3 میلی متر تا 8 میلی متر طراحی شده است. حداکثر گشتاور سفت شدن برای سایز شماره 6 در قطعات پلاستیکی 1.8 نیوتن متر می باشد. در صنعت لوازم خانگی مانند یخچال و ماشین لباسشویی، این پیچ ها پانل های پلیمری را به فریم فلزی متصل می کنند. فاصله مرکز پیچ تا لبه قطعه نباید کمتر از 1.5 برابر قطر اسمی یعنی حدود 6 تا 8 میلی متر باشد. برای اتصالاتی که نیاز به باز و بسته شدن مکرر دارند، استفاده از واشر فنری یا قفل شونده در زیر سر گرد توصیه می شود. مقاومت در برابر لرزش (Vibration Resistance) این اتصالات با گشتاور 4 تا 5 نیوتن متر برای سایز شماره 8 تامین می گردد. حداکثر بار کششی مجاز برای اتصال دو ورق فولادی به ضخامت مجموع 4 میلی متر برابر 1200 نیوتن است.
