میل سوپاپ موتور کمنز CUMMINS

,واردکننده,,عمده فروش,خرده فروش
مرکزی تهران
021-55406939


info@cumminsmarket.ir

قیمت: توافقی

قیمت :توافقی
به روز شده:
سه شنبه ۱۲ خرداد ۱۴۰۵ - ۱۰:۱۹
ارسال درخواست به واتساپ

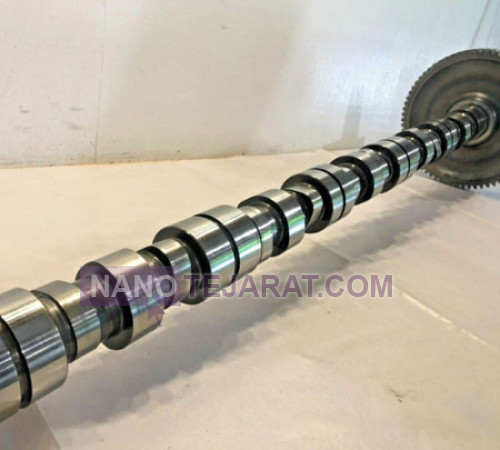

میل سوپاپ موتور کمنز CUMMINS

(cummins engine camshaft)

برند : CUMMINS کامینز
ساخت : آمریکا
دستگاه : 6BT5.9, QSB6.7, QSL9, QSX15, KTA19, QSK50

قیمت :توافقی
به روز شده:
سه شنبه ۱۲ خرداد ۱۴۰۵ - ۱۰:۱۹
سفارش از طریق واتساپ

میل سوپاپ موتور کمنز از فولاد آلیاژی فورج شده با گرید 1050 ساخته می شود. عملیات حرارتی سخت کاری القایی سطح لوب ها را به 55 تا 60 راکول سی می رساند. عمق لایه سخت کاری شده در نوک لوب ها بین 3 تا 5 میلی متر است. تعداد لوب های میل سوپاپ در موتور 6 سیلندر خطی کمنز برابر 12 عدد می باشد. قطر ژورنال اصلی (محل نشست روی بلوک) در مدل 6BT برابر 63.5 میلی متر است. این قطر در مدل NTA855 به 76.2 میلی متر و در KTA19 به 88.9 میلی متر می رسد. ارتفاع لوب (بلندی بادامک) از قاعده تا نوک در 6BT حدود 45 میلی متر است. مقدار بادامک (Cam Lift) یا همان اختلاف شعاع قاعده و نوک در این مدل 9.5 میلی متر می باشد. فاصله بین مرکز دو لوب مجاور (زاویه لوب) برای تنظیم زمان بندی سوپاپ ها 120 درجه است. وزن میل سوپاپ در مدل 6BT حدود 12 کیلوگرم و در KTA19 حدود 28 کیلوگرم می باشد.

پروفیل بادامک در میل سوپاپ موتور کمنز Cummins از نوع ماکزیمم شتاب ثابت با قوس دایره ای در نوک طراحی می شود. این پروفیل سرعت باز و بسته شدن سوپاپ را به صورت کنترل شده توزیع می کند. سطح لوب ها پس از سنگ زنی نهایی به زبری زیر 0.2 میکرومتر Ra می رسد. تلرانس گردی ژورنال های اصلی میل سوپاپ در نمونه اصلی 0.005 میلی متر است. تلرانس خمش کلی میل سوپاپ در طول یک متر زیر 0.03 میلی متر کنترل می شود. فاصله کاری بین ژورنال میل سوپاپ و بوش بلوک سیلندر برابر 0.05 تا 0.10 میلی متر است. سوراخ های روغن کاری روی ژورنال ها با قطر 3 میلی متر و زاویه 45 درجه تعبیه شده اند. توالی باز شدن سوپاپ ها در میل سوپاپ کمنز به صورت 1-5-3-6-2-4 برای موتورهای خطی است. حداکثر سرعت چرخش میل سوپاپ در موتورهای سنگین کامینز 1500 دور بر دقیقه می باشد. عمر مفید میل سوپاپ اصلی در شرایط استاندارد بیش از 15 هزار ساعت کاری تخمین زده می شود.

فیلتر گازوئیل تعمیر پمپ هیدرولیک

مقایسه ابعاد و مشخصات میل سوپاپ موتور کمنز سری 6BT, 6CT و 6LT

قطر ژورنال اصلی میل سوپاپ موتور کمنز در سری 6BT برابر 54.0 میلی متر است. سری 6CT دارای قطر ژورنال 63.5 میلی متر و سری 6LT دارای قطر 70.0 میلی متر می باشد. فاصله بین دو ژورنال مجاور (فاصله مرکز یاتاقان ها) در 6BT برابر 75 میلی متر است. این فاصله در 6CT به 85 میلی متر و در 6LT به 95 میلی متر می رسد. قطر پایه لوب (Base Circle) در 6BT معادل 36 میلی متر می باشد. سری 6CT دارای پایه لوب 42 میلی متر و سری 6LT دارای پایه لوب 48 میلی متر است. ارتفاع کلی لوب از قاعده تا نوک در 6BT برابر 45 میلی متر است. این ارتفاع در 6CT به 52 میلی متر و در 6LT به 58 میلی متر می رسد. مقدار بادامک (Cam Lift) در 6BT حدود 9.0 میلی متر محاسبه می شود. این مقدار در 6CT برابر 10.0 میلی متر و در 6LT برابر 10.5 میلی متر است. طول کلی میل سوپاپ کامینز در 6BT حدود 750 میلی متر می باشد. سری 6CT طول 870 میلی متر و سری 6LT طول 990 میلی متر را ثبت کرده اند.

زاویه لوب بین دو سیلندر متوالی در هر سه سری 120 درجه ثابت است. پروفیل بادامک در 6BT از نوع ماکزیمم سرعت یکنواخت با شتاب محدود می باشد. سری 6CT و 6LT از پروفیل ماکزیمم شتاب ثابت با کنترل دقیق تر استفاده می کنند. عرض لوب (تماس با تایپت) در 6BT برابر 18 میلی متر است. این عرض در 6CT به 22 میلی متر و در 6LT به 25 میلی متر می رسد. تلرانس خمش کلی میل سوپاپ در موتور 6BT کمنز زیر 0.03 میلی متر در کل طول است. این تلرانس در 6CT و 6LT به ترتیب 0.04 و 0.05 میلی متر مجاز می باشد. نوع سیستم محرک در 6BT به صورت چرخ دنده مستقیم با دو چرخ دنده است. سری 6CT از چرخ دنده و زنجیر دوگانه و سری 6LT از سیستم چرخ دنده با یک چرخ دنده میانی (idler gear) استفاده می کند. وزن میل سوپاپ از 11 کیلوگرم در 6BT تا 24 کیلوگرم در 6LT متغیر است. جنس هر سه سری فولاد آلیاژی 5150 با عملیات حرارتی مشابه می باشد. تعداد کل لوب ها در موتور 6 سیلندر هر سه سری برابر 12 عدد است.

مقایسه نمونه های استوک اصلی با نمونه های آکبند چینی

میل سوپاپ اصلی موتور دیزلی کمنز از فولاد آلیاژی فورج شده 5150 با ریزساختار مارتنزیت یکنواخت و عمق کربن دهی 4 میلی متر ساخته می شود. نمونه چینی از فولاد ریخته گری 1045 با ریزساختار پرلیت درشت و عمق کربن دهی تنها 1.5 میلی متر استفاده می کند. سختی سطح لوب در نمونه اصلی 58 تا 60 راکول سی و در نمونه چینی 48 تا 52 راکول سی است. تلرانس گردی ژورنال اصلی در نمونه اصلی 0.005 میلی متر و در چینی 0.020 میلی متر می باشد. تلرانس خمش کلی در نمونه اصلی زیر 0.03 میلی متر و در چینی تا 0.15 میلی متر در کل طول است. مقاومت سایشی لوب در نمونه اصلی 4 برابر نمونه چینی بوده و نرخ سایش 0.002 میلی متر در 500 ساعت است. نمونه چینی نرخ سایش 0.020 میلی متر را نشان می دهد. عمر مفید نمونه اصلی بیش از 15 هزار ساعت و نمونه چینی حداکثر 4 هزار ساعت تخمین زده می شود. قیمت نمونه اصلی بین 450 تا 750 دلار و نمونه چینی بین 120 تا 200 دلار است. هزینه تعمیر زودهنگام با نمونه چینی اغلب دو برابر صرفه جویی اولیه تمام می شود.
