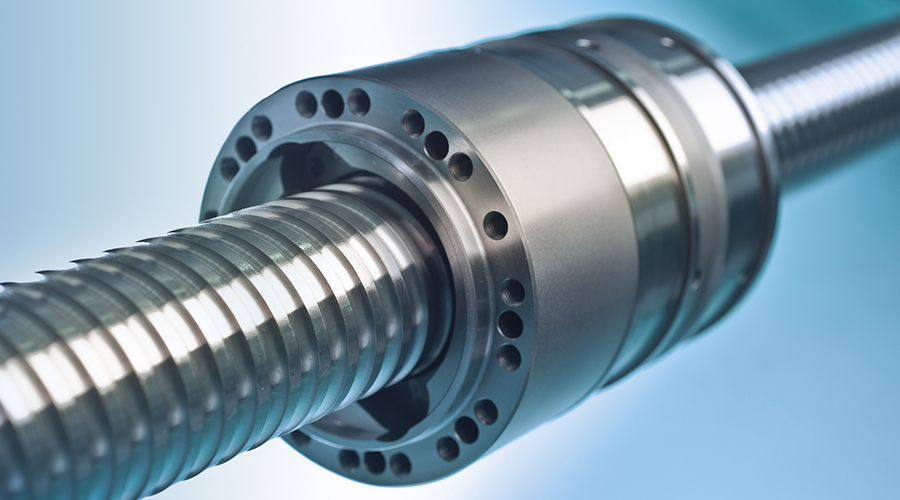

نحوه عملکرد بال اسکرو
انواع برند بال اسکرو بال اسکرو یک وسیله مکانیکی میباشد که وظیفه دارد حرکت چرخشی را به خطی تبدیل کند و یکی از ویژگی های منحصر بفرد بال اسکرو این است که دارای کمترین اصطکاک است . ساختار بال اسکرو همانند سیستم مهره و پیج است که در بال اسکرو گوی به عنوان مهره و شافت رزوه شده بعنوان پیچ است و همین طور وجود ساچمه در بل اسکرو باعث عدم تماس بین مهره و پیچ می گردد.یکی از نکات مثبت ساختار بال اسکرو مکانیزم عملکرد خاص بال اسکرو است که متواند بارهای سنگین را نیز تحمل کند و دارای دقت بالایی میباشد ،. امروزه برندهای متفواتی اقدام به طراحی و تولید بال اسکرو میکنند از جمله برند های معتبر که در صنعت بلبرینگ و صنایع ایران بسیار شناخته است میتوان به ( بال اسکرو هایون HIWIN و بال اسکرو INA و بال اسکرو THK و یکی از معتبرترین برند های بال اسکرو رکسروت REXROTH اشاره کرد .
نحوه کار بال اسکرو

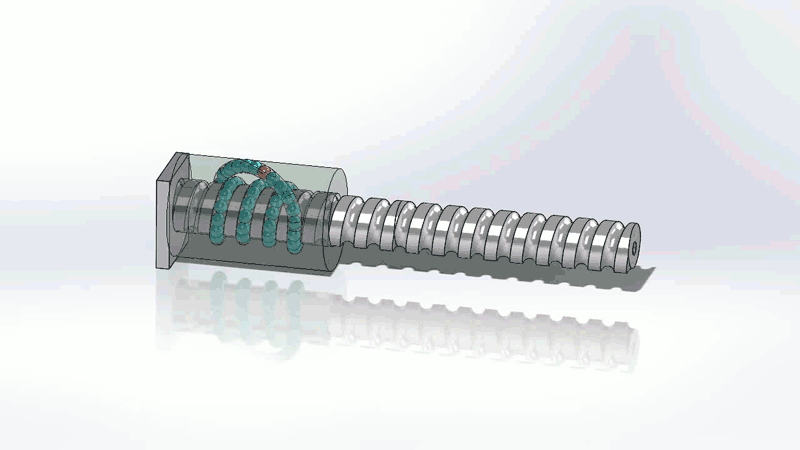

نحوه کار در بال اسکرو به این صورت است که بال اسکرو در ساختار خود از دو قطعه پیچ و مهره ساخته و طراحی شده است و روی این قطعات ( پیچ و مهره ) شیارهای مارپیچی وجود دارد که منطبق بر یک دیگر هستند ،و به این دلیل است که در یال اسکرو جا به جایی مهره بر روی پیچ باعث حرکت خطی در بال اسکرو است. در طراحی بال اسکرو ساچمه ها بین پیچ و مهره ها و در داخل شیار های مارپیچی قرار گرفته شده است ، ساچمه ها از نوع فلزی و به دلیل این ساچمه ها پیچ ومهره در ارتباط با یکدیگر نیستند ، نکته دگیر در بال اسکرو این است که مهره ای که در داخل بال اسکرو قرار دارد ، دارای یک ساختار است که این طراحی باعث حرکت ساچمه های فلزی در شیارهای مارپیچی میشود . برای حرکت بال اسکرو باید پیچ و مهره به حرکت و چرخش در بیایند و با این حرکت ، ساچمه های فلزی بال اسکرو نیز بحرکت در میآیند که این حرکت به این صورت است که در فضای مارپیچی بین پیچ و مهره ساچمه های فلزی بال اسکرو ، از انتهای مهره وارد مکانیزم بازگرداننده می شود و از طرف دیگر آن خارج می شود و این چرخه به صورت پیوسته ادامه دارد .

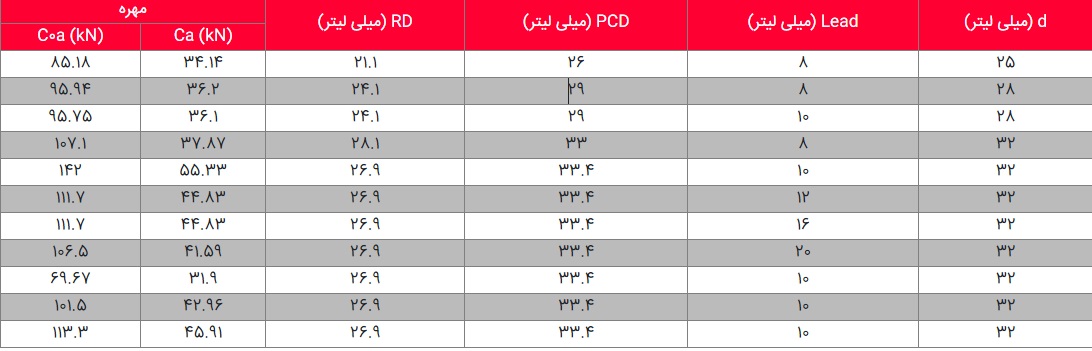

جدول مشخصات فنی بال اسکرو
در جدول زیر مشخصات قطر و مشخصات فنی بال اسکرو مناسب قبا ببرند هایون HIWIN قید شده است .
