آسانسورهای کششی

آسانسور کششی بر اساس انتقال نیرو از طریق اصطکاک بین سیم بکسل و فلکه کشش طراحی می شود. توان موتور معمولا بین 5 تا 55 کیلووات و راندمان سیستم بیش از 85 درصد است. سرعت نامی حرکت کابین از 0.63 تا 6 متر بر ثانیه بسته به ارتفاع ساختمان تعیین می گردد. ظرفیت حمل بار عموما بین 320 تا 2500 کیلوگرم با ضریب ایمنی سیم بکسل حداقل 12 محاسبه می شود. قطر فلکه کشش بین 320 تا 1000 میلی متر انتخاب می گردد تا لغزش کاهش یابد. سیستم کنترل مبتنی بر درایو VVVF بوده و دقت توقف در محدوده ±3 تا ±5 میلی متر تضمین می شود.

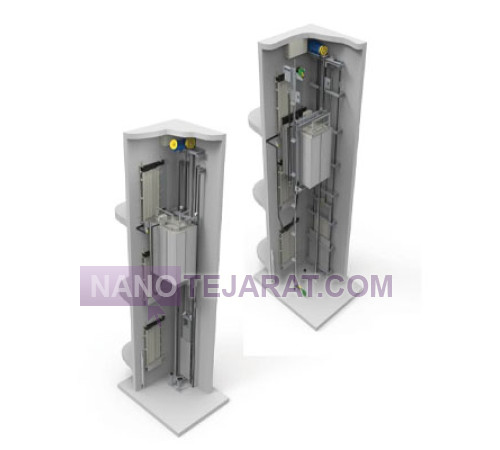

ساختار آسانسور کششی شامل موتور گیربکس دار یا گیرلس، فلکه کشش، قاب وزنه تعادل و ریل راهنما است. نسبت تعادل وزنه معمولا 40 تا 50 درصد بار نامی به اضافه وزن کابین طراحی می شود. ارتفاع حرکت می تواند از 10 تا بیش از 300 متر متغیر باشد. شتاب نامی عموما در محدوده 0.8 تا 1.2 متر بر مجذور ثانیه تنظیم می گردد. سیستم ترمز الکترومغناطیسی برای نگهداری 125 درصد بار نامی طراحی می شود. الزامات ایمنی شامل گاورنر سرعت و پاراشوت مطابق استاندارد EN 81 اجرا می گردد.
