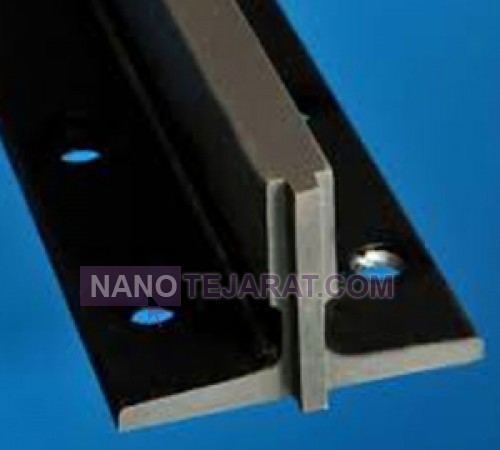

ریل آسانسور

ریل آسانسور از فولاد کم‌کربن با گرید Q235B یا ST52 مطابق استانداردهای JIS G3101 و DIN 17100 ساخته می‌شود. پروفیل استاندارد آن به شکل T معکوس Inverted T با دقت ابعادی ±۰.۲۵ میلی‌متر تولید می‌گردد. طول شاخه‌های ریل ۵ متر با قابلیت اتصال تا ۱۵ متر و وزن خطی ۱۰ تا ۴۰ کیلوگرم بر متر است. سختی سطح در محدوده ۱۴۰ تا ۱۸۰ برینل HB برای مقاومت در برابر سایش و تغییر شکل حفظ می‌شود. حداکثر انحراف مجاز در طول ۵ متر، ۱ میلی‌متر و تاب موضعی کمتر از ۰.۲ میلی‌متر بر متر است. این ریل‌ها تحت عملیات نرمالیزاسیون حرارتی برای ثبات ابعادی در دمای ۵۰- تا ۲۰۰+ درجه سانتی‌گراد قرار می‌گیرند.

سطح تماس با کفشک‌ها Guide Shoe Contact Surface با پرداخت سرد Cold Drawing به زبری سطحی Ra ۱.۶ میکرون رسیده است. اتصال ریل‌ها توسط صفحات فولادی ۱۵ میلی‌متری با ۴ تا ۶ بولت گرید ۱۰.۹ و گشتاور پیچش ۴۵۰ نیوتن‌متر انجام می‌شود. پوشش گالوانیزه گرم با ضخامت ۸۰ میکرون یا پوشش اپوکسی پودری الکترواستاتیک ۷۰ میکرونی برای محیط‌های خورنده اعمال می‌گردد. ظرفیت تحمل خمش Bending Strength از ۳۵۰ تا ۱۱۰۰ مگاپاسکال و مقاومت کششی نهایی ۴۵۰ تا ۶۰۰ مگاپاسکال است. ریل‌ها برای تحمل بارهای دینامیکی تا ۲۰۰ درصد بار نامی و شتاب‌های عمودی تا ۳.۵ متر بر مجذور ثانیه طراحی شده‌اند. تولید مطابق با استانداردهای EN ۸۱-۲۰/۵۰، ISO ۷۴۶۵ و GB/T ۱۰۰۵۴-۲۰۲۰ برای ایمنی و عملکرد بی‌نقص تأیید می‌شود.
