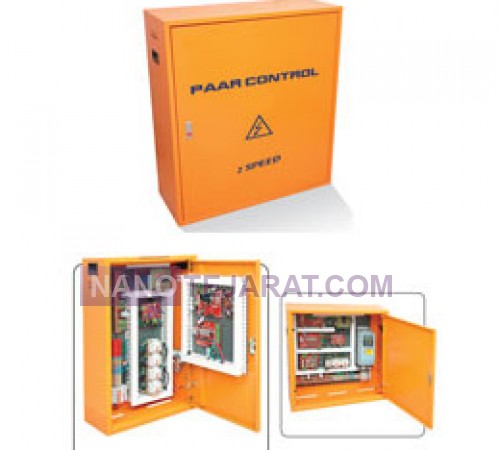

تابلو آسانسور

تابلو آسانسور مجموعه توزیع و کنترل توان الکتریکی است که انرژی ورودی را بین موتور، درایو و تجهیزات ایمنی مدیریت می کند. ولتاژ نامی ورودی معمولا 380 تا 400 ولت AC سه فاز با جریان نامی 25 تا 160 آمپر طراحی می شود. باس بارهای مسی با سطح مقطع 10 تا 50 میلی متر مربع برای تحمل جریان اتصال کوتاه تا 10 کیلوآمپر انتخاب می گردند. کلید اصلی از نوع MCCB با قدرت قطع 25 تا 50 کیلوآمپر در نظر گرفته می شود. درجه حفاظت بدنه فلزی عموما IP31 تا IP54 و پوشش رنگ پودری اپوکسی با ضخامت 60 تا 90 میکرون اعمال می گردد. مقاومت عایقی سیستم بیش از 100 مگا اهم در تست 1000 ولت DC تضمین می شود.

ساختار تابلو شامل ریل های نصب DIN، کنتاکتورهای قدرت، رله های حفاظتی و ترمینال های استاندارد با تحمل حرارتی کلاس B است. سیم کشی داخلی با کابل های مسی افشان با سطح مقطع 1.5 تا 35 میلی متر مربع اجرا می شود. افزایش دمای مجاز در نقاط اتصال کمتر از 45 درجه سانتی گراد نسبت به محیط تعریف می گردد. سیستم ارت با مقاومت کمتر از 2 اهم برای ایمنی الکتریکی الزامی است. آزمون های کیفی شامل تست پیوستگی زمین، تست دی الکتریک و بررسی عملکرد کلیدهای حفاظتی انجام می شود. عمر طراحی تابلو در شرایط بهره برداری استاندارد بیش از 15 سال برآورد می گردد.
