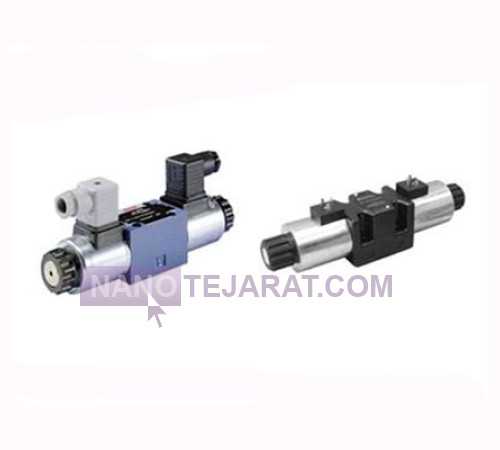

شیر هیدرولیک

شیر هیدرولیک
شیر هیدرولیک بنوعی پل ارتباطی بین سیال،سیگنال های کنترل و عمل کننده های هیدرولیکی می باشد. از شیر هیدرولیک برای کنترل دبی جریان،جهت جریان و یا کنترل فشاراستفاده می شود. سیگنال های کنترلی در شیرها،از نوع الکتریکی،مکانیکی،دستی،هیدرولیکی یا پنوماتیکی است.عملکرد شیر کنترل ممکن است دیجیتال و یا آنالوگ باشد. شیر هیدرولیکی در انواع زیر موجود هستند
شیر کنترل جهت مسیرعبورسیال مانند جهت چرخش هیدرو موتور، حرکت رفت یا برگشت جک را تعیین می کند.
برای به حرکت درآوردن عملگرهای هیدرولیکی در جهت مطلوب مانند حرکت رفت و برگشت در جک ها و یا چرخش ساعتگرد و پادساعتگرد در پمپ ها از شیر هیدرولیک نوع کنترل جهت آن استفاده می شود. این شیرها خود به دو نوع اسپولی و پاپتی تقسیم می شوند.شیرهای کنترل جهت اسپولی دارای طرحی ساده هستند متشکل از اسپول بهمراه متعلقات داخلی ،که درون تنه شیرجای می گیرند.باجابجایی اسپول،ارتباط بین پورتهای شیرمتصل به خطوط مداربرقرارشده ومسیرعبورسیال رامشخص می کند. دراین نوع شیرها به دلیل لقی های مجاز به منظورحرکت اسپول درون تنه،همواره دارای نشتی های داخلی درحد مجازهستند.
شیر کنترل فشاربمنظور مدیریت بر میزان فشار در قسمت های مختلف مدار.

شیر فلوکنترل تعیین میزان دبی عبوری و سرعت عملگرها.

شیر سوپاپ برقراری جریان در یک جهت مثل دیود درالکترونیک.

شیر پروپرشنال و سرو خود دارای انواع کنترل جهت، کنترل فشار، کنترل دبی بوده و عملکردی آنالوگ دارند.

شیر ربع گرد قطع و وصل جریان درمسیر پرفشار.

شیر کارتریجی شیر بدون بدنه در انواع کنترل فشار، کنترل دبی، کنترل جهت ، سوپاپ و ... که داخل بلوک زیر شیری قرار می گیرد.

شیرپاپتیدرشیرهای پاپتی آب بندی مسیرعبور سیال توسط پاپت صورت می پذیردوازخصوصیات این شیرمی توان به آب بندی خوب،عدم حساسیت به آلودگی وهمچنین قابلیت تعویض وجایگزینی ساده اشاره کرد.

شیر هیدرولیک بر اساس کارایی به دسته های زیر تقسیم می شود
شیرها ی راه دهنده کنترل جهت
شیرهای فشار
شیرهای قطع و وصل
شیرهای یکسو کننده
شیرهای کنترل شدت جریان
