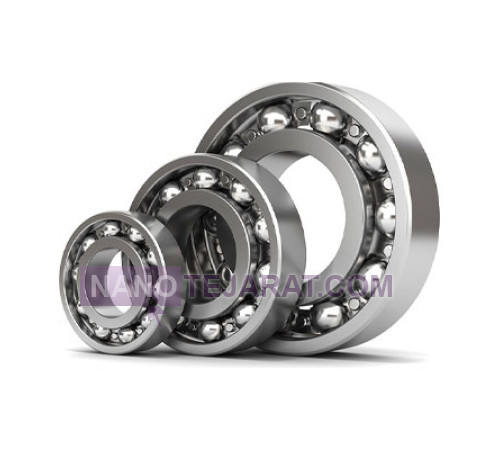

بلیرینگ تماس چهار نقطه ای

پروفیل شیار هر یک از رینگ های داخلی و خارجی در این نوع بلبرینگ ها از دو کمان تشکیل شده است که مراکز آنها بر هم منطبق نمی باشند، به همین دلیل هنگام اعمال بارهای شعاعی، ساچمه ها در چهار نقطه با شیارها تماس پیدا می کنند. جهت جا زدن ساچمه ها یکی از رینگ ها را که معمولاً رینگ داخلی است، دو تکه می سازند.
این بیرینگ ها برای تحمل بارهای خالص محوری یا بارهای محوری غالب بر بارهای شعاعی در هر دو جهت مناسب می باشند. تحت بارهایی از این قبیل، ساچمه ها با هر رینگ در یک نقطه تماس خواهند داشت، مشابه حالتی که در بلبرینگ های با تماس زاویه ای تحت بار محوری اتفاق می افتد.
زاویه تماس بیرینگ های با تماس چهار نقطه ای بزرگ است معمولاً ۳۵ درجه بنابراین این بیرینگ ها توانایی تحمل بارهای محوری بالایی را در هر دو جهت دارند. کاربرد اصلی آنها در زمینه ی تجهیزات انتقال قدرت می باشد، جایی که بار محوری در هر دو جهت اعمال می شود و باید حرکت محوری کاملاً مهار شود و همچنین باید از بیرینگ با پهنای کم استفاده کرد. بیرینگ های با تماس چهار نقطه ای به هیچ وجه برای تحمل بارهای شعاعی غالب بر بارهای محوری مناسب نیستند زیرا تحت بار شعاعی نقاط تماس به چهار نقطه افزایش و در نتیجه میزان اصطکاک افزایش می یابد.
در بیرینگ های با تماس چهار نفطه ای از قفسه های یکپارچه از جنس پلی آمید تقویت شده با الیاف شیشه یا برنج استفاده می شود.
