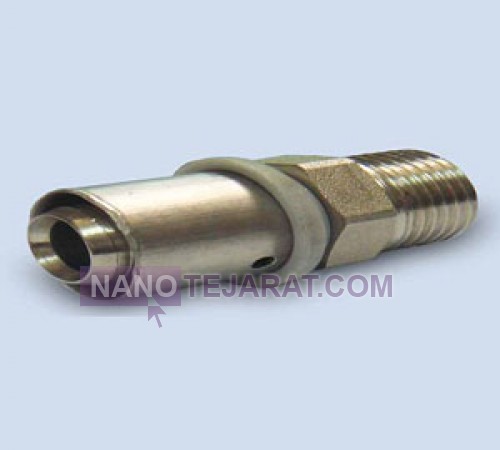

بوشن روپیچ پرسی

• سایز : 16*1/2_16*3/4_20*1/2

بوشن روپیچ پرسی اتصال تبدیلی برای ارتباط لوله پرسی به اتصالات مادگی رزوه ای در سیستم های آب سرد و گرم است. بدنه از برنج فورج شده کم سرب با استحکام کششی 350 تا 500 مگاپاسکال تولید می شود. فشار کاری نامی بین 10 تا 16 بار و فشار تست تا 24 بار تعریف می گردد. سایز اتصال پرسی معمولا برای لوله های 16 تا 32 میلی متر و رزوه نر خروجی از 1 2 تا 2 اینچ طراحی می شود. محدوده دمای کاری از صفر تا 95 درجه سانتی گراد و دمای لحظه ای تا 110 درجه سانتی گراد است. رزوه بیرونی مطابق استاندارد BSPT یا NPT ماشینکاری می شود.

ساختار قطعه شامل سوکت پرسی با رینگ استیل ضد زنگ، اورینگ EPDM و بخش رزوه ای ماشینکاری شده با تلرانس کمتر از ±0.05 میلی متر است. ضخامت دیواره بدنه 3 تا 6 میلی متر برای تحمل تنش فشاری انتخاب می گردد. آب بندی اتصال پرسی از طریق تغییر شکل کنترل شده لوله و فشردگی اورینگ انجام می شود. افت فشار در مسیر مستقیم کمتر از 0.15 بار در دبی نامی طراحی می گردد. پوشش سطحی نیکل با ضخامت 8 تا 20 میکرون مقاومت خوردگی را افزایش می دهد. کنترل کیفیت شامل تست هیدرواستاتیک، آزمون کشش اتصال پرسی و بازرسی دقیق رزوه است.شیر برقی
