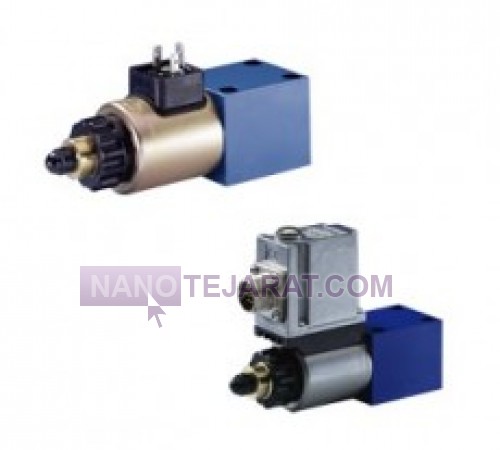

شیر هیدرولیک پروپرشنال
(hydraulic valve)
شیر هیدرولیک پروپرشنال یک شیر کنترلی پیشرفته است که جریان و فشار روغن هیدرولیک را به صورت خطی و قابل تنظیم منتقل می کند. بدنه شیر از فولاد سخت کاری شده یا آلومینیوم مقاوم ساخته می شود و توانایی تحمل فشار کاری بین 250 تا 350 بار را دارد. دبی عبوری بسته به سایز شیر و تنظیم الکترومغناطیسی بین 5 تا 150 لیتر بر دقیقه متغیر است. این شیرها معمولاً با کویل الکترومغناطیسی کنترل می شوند و قابلیت پاسخ سریع به سیگنال های الکتریکی با دقت ±2 درصد را دارند. طراحی داخلی شامل هسته کروم کاری شده، فنرهای دقیق و اورینگ های مقاوم در برابر حرارت و فشار بالا است.
ساختار شیر پروپرشنال شامل ورودی و خروجی استاندارد، دهانه های کارتریجی یا فلنجی، و اتصالات مقاوم در برابر لرزش است. سیستم کنترل الکترونیکی یا دیجیتال شیر امکان تنظیم نرم جریان و فشار را فراهم می کند و باعث کاهش ضربه و نوسانات در سیستم هیدرولیک می شود. این شیرها در صنایع ماشین سازی، تجهیزات خودکار، پرس های هیدرولیک و سیستم های موبایل هیدرولیک با دقت بالا کاربرد دارند. مقاومت در برابر سایش و خوردگی عمر مفید بیش از 500 هزار سیکل کاری را تضمین می کند.
نقشه عملکرد و دیاگرام جریان شیر پروپرشنال
شیر پروپرشنال هیدرولیک، جریان روغن را بهصورت متناسب با سیگنال الکتریکی ورودی کنترل میکند. در حالت بیبار، شیر بسته است و هیچ جریان عبور نمیکند. با افزایش سیگنال ورودی 0–10V یا 4–20mA، مسیرهای داخلی باز شده و جریان روغن به پورت خروجی افزایش مییابد. شیر شامل یک هسته Spool متحرک و سیمپیچ الکترومغناطیسی است. حرکت هسته باعث تغییر سطح مقطع مسیرهای جریان میشود. جریان برگشت به مخزن از طریق پورت T کنترل میشود تا فشار سیستم پایدار بماند. دیاگرام جریان معمولاً شامل پورت P فشار، A و B خروجی، و T برگشت با جهت جریان و موقعیت هسته نمایش داده میشود.
