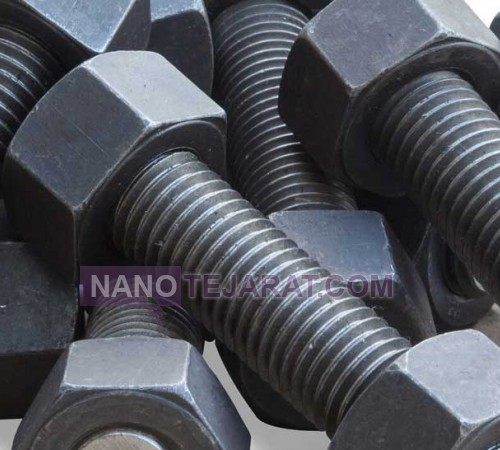

استاد بولت فولادی گرید B7 سایز 5/8 اینچ 19 سانتی متر

• کاربرد : اتصالات فلنج
• نوع : دنده اینچی
• گرید : B7
• پوشش سطحی : اکسید سیاه
• استاندارد : A193
• سایز : 5/8 اینچ 19 سانتی متر
• جنس : فولادی با مقاومت دمایی حداکثر 450 درجه سانتی گراد

استاد بولت فولادی گرید B7 سایز 5/8 اینچ با طول 190 میلی متر یکی از پرکاربردترین اتصالات در صنایع نفت، گاز و پتروشیمی است. این قطعه با قطر اسمی 15.9 میلی متر و سطح مقطع مؤثر حدود 198 میلی متر مربع طراحی شده و به دلیل ساخت از فولاد آلیاژی کروم مولیبدن دارای استحکام کششی نهایی تقریبی 125 ksi معادل 860 مگاپاسکال می باشد. وزن تقریبی هر شاخه استاد بولت در این سایز با احتساب طول 19 سانتی متر حدود 0.38 کیلوگرم است که امکان حمل و نصب آسان را فراهم می کند.

ظرفیت بار مجاز یا WLL این استاد بولت در شرایط نصب استاندارد و ضریب اطمینان 5 به 1 برابر با حدود 3.4 تن محاسبه می شود. این ظرفیت بر اساس تنش تسلیم فولاد B7 که نزدیک به 105 ksi معادل 725 مگاپاسکال است تعیین می گردد. استفاده اصلی آن در اتصال فلنج های فشار قوی و سیستم های لوله کشی صنعتی است که در دماهای عملیاتی تا 450 درجه سانتیگراد نیز کارایی مطمئن دارد.
