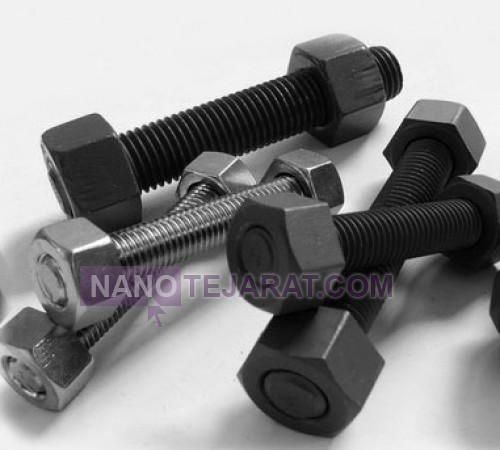

استاد بولت فولادی گرید B7 سایز 5/8 اینج 17 سانتی متر

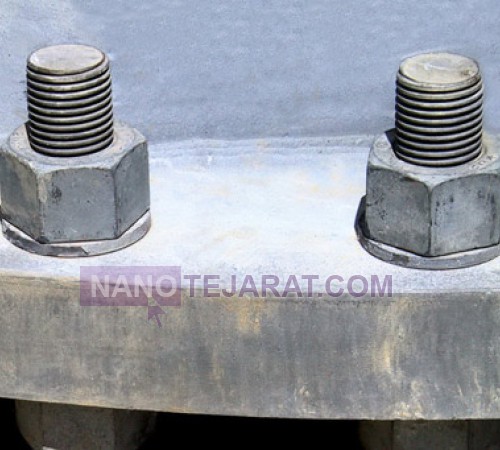

• کاربرد : اتصالات فلنج
• نوع : دنده اینچی
• گرید : B7
• پوشش سطحی : اکسید سیاه
• استاندارد : A193
• سایز : 5/8 اینج 17 سانتی متر
• جنس : فولادی با مقاومت دمایی حداکثر 450 درجه سانتی گراد

استاد بولت فولادی گرید B7 سایز 5/8 اینچ با طول 170 میلی متر از فولاد آلیاژی کروم مولیبدن تولید می شود و برای اتصالات فشار قوی کاربرد دارد. وزن تقریبی این قطعه در این سایز حدود 0.34 کیلوگرم محاسبه شده است که برای طراحی و محاسبات وزن کلی سیستم اهمیت دارد. ظرفیت بار مجاز یا WLL این استاد بولت با در نظر گرفتن ضریب اطمینان 5 به 1 حدود 3.2 تن است که بر اساس تنش تسلیم 105 ksi فولاد B7 تعیین می گردد.

رزوه استاد بولت سایز 5/8 اینچ معمولا بر اساس استاندارد UNC با گام 11 رزوه در هر اینچ طراحی می شود. عمق دنده مؤثر برای این قطر حدود 0.64 میلی متر بوده و موجب توزیع یکنواخت تنش و جلوگیری از تمرکز تنش می گردد. طول ناحیه دنده در دو سر این قطعه به طور معمول حدود 35 تا 40 میلی متر است که امکان درگیری کامل مهره های کلاس 2H را فراهم می کند و ایمنی اتصال را افزایش می دهد.
