پرشرسوئیچ

اجزای تشکیل دهنده پرشر سوئیچ

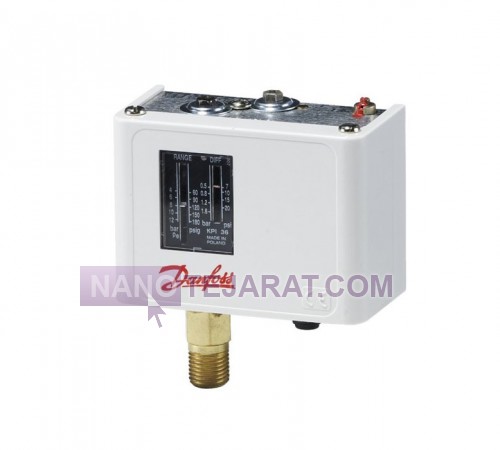

پرشر سوییچ در واقع یک کیت الکترومکانیکی می باشد که با فشار تحریک شده و یک جریان الکتریکی را قطع یا وصل می کند. نقطه ای از فشار یا میزانی از فشار که سبب وصل شدن جریان توسط پرشر سوئیچ می شود را set point و حد بالای فشار که سبب قطع شدن جریان توسط پرشر سوئیچ می شود را cut out point می نامند. پرشر سوئیچ ها می توانند بر حسب طراحی دارای اجزای مختلفی باشند اما اصلی ترین اجزای یک پرشر سوئیچ که تقریبا در تمامی انواع و طراحی ها دیده می شود به قرار زیر است.

• دیافراگم پرشر سوئیچ diaphragm: المان اصلی که بعنوان حسگر در ساختمان پرشر سوئیچ عمل می کند یک دیافراگم است. دیافراگم ها از متریال هایی تولید می شوند که تحت تاثیر فشار جریان مانند غشا عمل کرده و منبسط یا منقبض می شوند.
• فنر انطباق adjustment spring: این فنر در ساختمان پرشر سوئیچ به منظور ایجاد تغییر در حد بالا و پایین فشار برای قطع و وصل جریان توسط پرشر سوئیچ طراحی شده است که این اجازه را به کاربر می دهد که بصورت دستی تغییراتی در حد بالا و پایین فشار ایجاد کند.
• دکمه قطع و وصل: این دکمه در واقع به منظور فعال یا غیر فعال کردن پرشر سوئیچ طراحی و نصب شده است. در واقع در هنگام نصب و یا حفظ و نگهداری و تعمیرات در سیستم هیدرولیک از این دکمه برای خاموش کردن پرشر سوئیچ استفاده می شود.

در ساختمان پرشر سوئیچ ها از قطعات و اجزای ریز دیگری نیز استفاده می شود که Electrical contacts یا کانتکت الکتریکی و ترمینال ها نمونه هایی از آن می باشند. کانتکت الکتریکی اجازه عبور جریان از یک منبع خارجی را در پرشر سوئیچ فراهم آورده و ترمینال ها برای اتصال منبع خارجی با کانتکت مورد استفاده قرار می گیرند.

موارد تخصصی کاربری Pressure Switch

پرشر سوئیچ بصورت گسترده ای در سیستم های کنترل فشار در صنایع مورد استفاده قرار می گیرند. فشار حسگر ها در کاربری پرشر سوئیچ در تماس با سیالات هم در فاز مایع و هم در فاز گازی میسر می باشد. برخی از موارد کاربری پرشر سوئیچ در صنایع در زیر بصورت لیست معرفی می شوند.

• سیستم های کمپرسور هوا: کمپرسور ها با فشرده سازی هوا بصورت یک مولد صنعتی در راه اندازی بسیاری از تجهیزات صنعتی از جمله پرچ زن ها، پمپ دیافراگمی و ... مورد استفاده قرار می گیرند. قطع و وصل عملکرد کمپرسور ها در سیستم توسط یک پرشر سوئیچ که افت فشار جریان را حس می کند صورت می پذیرد. در واقع پرشر سوئیچ در حد بالای فشار با خاموش کردن کمپرسور هوا و در حد پایین فشار با اتصال جریان و روشن کردن کمپرسور به عملکرد سیستم کمک می کند. برخی کمپرسور ها قبل و بعد از فیلتر سپراتور کمپرسور نیز از پرشر سوئیچ به عنوان یک حسگر استفاده می کنند که در صورت پر شدن منافذ این فیلتر و افت شدید فشار به روشن کردن چراغ هشدار می پردازد.
• سیستم های مشعل گرمایشی: پرشر سوئیچ ها نقشی بسیار مهم بعنوان یک سیستم حسگر امنیتی در کاربری مشعل ها ایفا می کنند. آنها با تشخیص فشار منفی تولید شده توسط موتور القا کوره را خاموش می کنند و از افزایش دما فراتر از حد استاندارد تعریف شده برای سیستم جلوگیری کرده و مانع انفجار در سیستم ها می شوند. پرشر سوئیچ ها همچنین می توانند با مونیتور کردن فشار گاز وجود نشتی در سیستم ها را تشخیص دهند.
• سیستم پمپاژ سیالات: أر کنترل فشار در جریان مایعات پرشر سوئیچ ها نقشی موثر در قطع و وصل کردن جریان ورودی به پمپ ها داشته و سبب حفظ فشار، جلوگیری از افت فشار و یا افزایش بی رویه فشار هیدرولیک در سیستم ها می شوند.

استفاده از پرشر سوئیچ ها در تجهیزات کنترل Process equipment نیز بسیار مرسوم می باشد که در واقع به ثابت نگهداشتن فشار جریان مایع و گاز در سیستم های هیدرولیکی می انجامد.

تفاوت پرشر سوئیچ مکانیکی و الکترونیکی در چیست؟

تفاوت پرشر سوئیچ مکانیکی و الکترونیکی در عملکرد، دقت و زمان پاسخ آن‌ها مشخص می‌شود. پرشر سوئیچ مکانیکی از دیافراگم یا پیستون برای تشخیص فشار استفاده کرده و با یک کنتاکت مکانیکی SPDT یا DPDT سیگنال خروجی می‌دهد، دقت آن معمولاً ±۱ تا ±۲٪ F.S و زمان پاسخ حدود ۱۰ تا ۳۰ میلی ثانیه است. در مقابل پرشر سوئیچ الکترونیکی از سنسور فشار Piezo یا strain gauge بهره می‌برد و سیگنال دیجیتال یا آنالوگ با دقت ±۰٫۲ تا ±۰٫۵٪ F.S تولید می‌کند، زمان پاسخ کمتر از ۵ میلی ثانیه است. پرشر سوئیچ الکترونیکی قابلیت تنظیم رنج فشار گسترده‌تر، ارتباط مستقیم با PLC و ذخیره داده‌های عملیاتی را دارد، در حالی که نمونه مکانیکی ساختار ساده‌تر، عمر طولانی‌تر تا ۱۰,۰۰۰ سیکل و نصب آسان با مقاومت بالاتر در محیط‌های خشن را ارائه می‌دهد.

فاکتور های موثر بر قیمت و خرید پرشرسوئیچ

خرید پرشر سوئیچ و فروش پرشر سوئیچ به عوامل متعددی بستگی دارد که مستقیماً بر قیمت پرشر سوئیچ تاثیر می‌گذارند. از جمله این عوامل می‌توان به محدوده فشار کاری، دقت اندازه‌گیری، جنس بدنه، نوع اتصال، کلاس حفاظتی و زمان پاسخ دستگاه اشاره کرد. برای برندهای معتبر مانند Wika، Honeywell و Ashcroft، قیمت پرشر سوئیچ صنعتی با فشار ۰٫۵ تا ۶۰۰ بار و دقت ±۱٪ F.S معمولاً بین ۱۲۰ تا ۴۵۰ دلار است. انتخاب نوع سیگنال الکتریکی SPDT یا DPDT و توان جریان کاری ۱۰ آمپر نیز می‌تواند قیمت را تا ۱۰٪ افزایش دهد. طول عمر مفید ۵ تا ۱۰ سال و استانداردهای بین‌المللی ISO 9001 از دیگر فاکتورهای مهم در خرید و فروش پرشر سوئیچ محسوب می‌شوند.

• محدوده فشار کاری: 0.5 تا 600 بار
• دقت اندازه‌گیری: ±1% F.S
• جنس بدنه: فولاد ضد زنگ یا آلومینیوم مقاوم
• نوع اتصال: رزوه NPT یا BSP سایز 1/4 تا 1 اینچ
• کلاس حفاظتی: IP65 برای محیط های مرطوب و گرد و غبار
• زمان پاسخ: کمتر از 10 میلی ثانیه
• نوع سیگنال الکتریکی: SPDT یا DPDT
• توان جریان کاری: تا 10 آمپر در 240V AC یا 30V DC
• طول عمر مفید: 5 تا 10 سال
• استانداردهای بین‌المللی: ISO 9001
