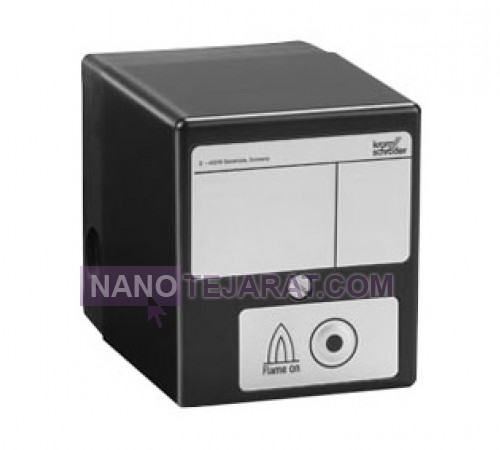

رله کروم شرودر

(KROMSCHRODER relay)

رله کروم شرودر یک حسگر شعله بسیار قدرتمند و محصول کشور آلمان می باشد. رله کروم شرودر KROMSCHRODER بصورت اتصال همزمان با کنترل احتراق اتوماتیک IFS110 کار می کند. کنترل شعله توسط رله کروم شرودر به دو صورت شامل میله شعله و سنسور UV میسر می باشد. سری های مختلف رله کروم شرودر با ولتاژ 110 و 120 VAC و در فرکانس 50 و 60 هرتز به بازار عرضه شده اند. ولتاژ خروجی رله کروم شرودر برای سنسور های یونیزاسیون 220 ولت و میزان مصرف آن 12 ولت آمپر است. سنسور جریان بکار گرفته شده بر روی این رله مشعل آلمانی کمتر از 1 میکرو امپر و از نوع DC می باشد. یک سیگنال خروجی از نوع کانتکت NC و یک سیگنال از نوع کانتکت NO برای رله کروم شرودر طراحی و نصب شده اند. دمای -20 الی 60 درجه سانتی گراد معادل -4 الی 140 درجه فارنهایت برای عملکرد مناسب رله شرودر در نظر گرفته شده است. 5 محفظه مختلف برای اتصال وایر ها و کابل های رله کروم شرودر در نظر گرفته شده و سیگنال شعله بر روی بدنه پلاستیکی با یک لامپ LED مشخص می شود.

رله کروم شرودر

نحوه عملکرد رله کروم شرودر

همانطور که در بالا نیز اشاره شد رله کروم شرودر در دو حالت یکی با میله شعله Flame rod و دیگری از طریق حسگر UV عمل می کند. این رله مشعل که قابلیت اتصال و کاربری در هر زاویه و شراطی را دارد دارای دو ترمینال از نوع AWG 16 2 × 1.5 mm2 می باشد. در کاربری رله کروم شرودر با میله شعله یک ولتاژ متناوب بین میله شعله که به داخل شعله می رود و مشعل زمینی اعمال می شود. به محض برقراری شعله، جریان کمی از میله رله می گذرد و توسط شعله یکسو می شود. مرحله تقویت الکترونیکی فقط این سیگنال جریان مستقیم را تشخیص می دهد که پس از تقویت، برای روشن کردن رله کروم شرودر استفاده می شود. دقت داشته باشید که شعله را نمی توان شبیه سازی کرد.در کاربری رله کروم شرودر بصورت حسگر UV آشکارساز UV عمدتاً از یک لوله حساس به نور و از قطعات الکترونیکی تشکیل شده است. این لوله به اشعه ماوراء بنفش UV ناشی از شعله گاز پاسخ می دهد و روشن بودن مشعل را علامت می دهد. دقت داشته باشید که حسگر های رله کروم شرودر به نور خورشید و نور لامپ های رشته ای واکنش نشان نمی دهد و از این رو خطای عملکرد در محیط های روشن ندارد. سری IFW 15T-N از رله کروم شرودر در حدود 370 گرم وزن دارد.

معرفی سری IFW 15 از رله کروم شرودر

رله کروم شرودر در سری IFW 15 بصورت متصل و همزمان با واحد کنترل شعله سری IFS کار می کند و قابلیت کنترل عملکرد یک یا چند شعله را بصورت همزمان دارد. امکان کنترل از طریق یونیزاسیون و همچنین از طریق حسگر UV برای رله کروم شرودر وجود دارد. این محصول آلمانی دارای استاندارد CE اتحادیه اروپا که یک استاندارد امنیتی است بوده که دلالت بر کیفیت و امنیت بالای کاربری این محصول دارد. رله کروم شرودر برای عملیات متنواب یا For intermittent operation طراحی و تولید می شود که دارای دو حسگر شعله یکی با کانتکت بسته و دیگری بصورت باز است.

رله کروم شرودر KROMSCHRODER با اتصال اولین ولتاژ در مسیر قرار گرفته و اماده عملکرد می شود. زمانیکه احتراق فعال و شعله وجود دارد یک جریان d.c به رله اعمال انرژی می کند. در سیستم های کنترل چند شعله از یک واحد کنترل مانند IFS 110

IM هم برای کنترل کلیه شعله ها و هم برای کنترل مشعل اولیه استفاده می شود. از کابل های ولتاژ بالا در اتصال و کاربری رله کروم شرودر استفاده می شود که اغلب برای کاربری تا دمای 180 درجه سانتی گراد از کابل های سری FZLSi 1/7 و در دماهای پایین تر تا 80 درجه سانتی گراد از سری های پایین تر این کابل مانند سری FZLK 1/7 استفاده می شود.
