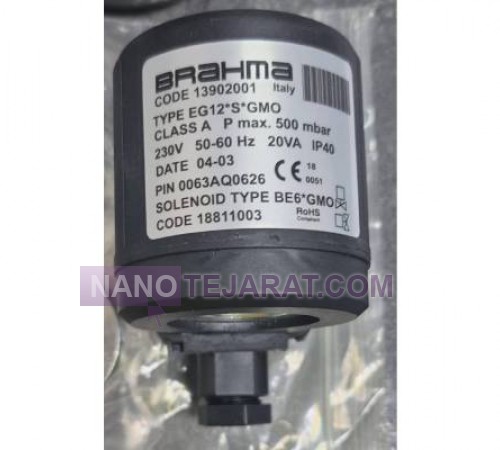

بوبین شیر برقی

(electric valve coil)

بوبین شیر برقی یکی از اجزای اصلی شیر بوده که وظیفه باز و بسته کردن شیر را بر عهده دارد. بوبین شیر برقی در واقع یک آهنربای الکتریکی می باشد که از یک سیم پیچ به دور یک هسته فلزی تشکیل شده است که عبور جریان الکتریکی از بوبین یک میدان مغناطیسی یکنواخت ایجاد کرده که با کمک هسته در نهایت یک نیروی محرکه خطی را پدید می آورد. در ساختمان بوبین شیر برقی از سیم های مسی با قابلیت رسانایی بالا به دور هسته که اغلب یا از جنس آهنی و یا از جنس فریت می باشد استفاده شده است. شکل هسته مرکزی بوبین نیز می تواند به شکل استوانه ای، حرف U انگلیسی و یا حرف E باشد.
بوبین شیر برقی در واقع به ایجاد میدان مغناطیسی و تبدیل آن به نیروی محرکه خطی در داخل هسته به جابجایی یک تیغه آهنی می پردازد که وظیفه کنترل جریان سیال را در شیر ایفا می نماید. حرکت تیغه آهنی در یک سمت توسط بوبین شیر برقی سبب باز شدن شیر و در سمت دیگر سبب بسته شدن شیر می شود. البته کاربرد بوبین محدود به اتصالات شیر برقی نبوده و از مهمترین موارد کاربری آنها در ترانسفورماتور ها و کنتاکتور ها می باشد. صنعت سازان پارس وارد کننده و عرضه کننده انواع شیر برقی، بوبین و تجهیزات مشعل های صنعتی در ایران است.

بوبین شیر برقی

فاکتور های تاثیر گذار بر عملکرد بوبین شیر برقی

قدرت و سرعت دو فاکتور مهم در انتخاب و عملکرد بوبین شیر برقی هستند. قدرت بوبین در واقع بر قابلیت بوبین در ایجاد حرکت در تیغه فلزی شیر برقی را کنترل می کند که این تیغه بر حسب توان و سایز شیر برقی متفاوت می باشد. سرعت بوبین شیر برقی در واقع بر سرعت تبدیل نیروی الکتریکی به میدان مغناطیسی و ایجاد خرکت خطی بر روی تیغه شیر برقی تاثیر گذار خواهد بود.
عملکرد بوبین شیر برقی بیش از هر چیز تابع تعداد سیم پیچ ها و تعداد دور بوبین می باشد که با افزایش تعداد سیم پیچ ها میدان مغناطیسی قدرتمند تری پدید آمده و هم بر سرعت و هم بر قدرت بوبین شیر برقی تاثیر می گذارد. جنس و شکل هسته بوبین نیز از دیگر فاکتور های تاثیر گذار بر عملکرد بوبین شیر برقی محسوب می شوند. اغلب هسته های آهنی با شکل E بیشترین توان را در انتقال قدرت و تبدیل پدید می آورند. انتخاب شکل هسته بوبین شیر برقی از موارد طراحی می باشد که توسط شرکت های سازنده شیر برقی انتخاب می شود و کاربران در اغلب موارد تنها به انتخاب برند بوبین مطابق با استاندارد های تعریف شده توسط شرکت مادر سازنده اکتفا می کنند.
شدت جریان ورودی به بوبین شیر برقی نیز از دیگر فاکتور های تاثیر گذار بر عملکرد این آهنربای الکتریکی می باشد. بدیهی است هر اندازه جریان وارده به بوبین افزایش پیدا کند قدرت میدان مغناطیسی و به دنبال آن توان بوبین شیر برقی نیز افزایش پیدا می کند.

انواع و اجزای بوبین شیر برقی

انواع و اجزای بوبین شیر برقیبصورت کلی بوبین شیر های برقی را می توان در دو دسته بوبین های یکپارچه و بوبین های جدا دسته بندی نمود. اجزای تشکیل دهنده هر دو نوع بوبین یکسان هستند با این تفاوت که در نوع یکپارچه بوبین بخش جدا نشدنی از شیر بوده و در صورت بروز مشکلات فنی می بایست بصورت کامل شیر برقی را باز نمود حال آنکه بوبین های جدا بصورت یک قطعه و الکتریکی با قابلیت جداسازی سریع می باشند و در صورت بروز مشکل نیازی به باز نمود کامل شیر نیست. هر دو نوع بوبین شیر برقی دارای اجزای تشکیل دهنده یکسان به قرار زیر هستند.

طراحی های مختلف از بوبین ها که در اتصالات کنتاکتور ها و یا ترانسفورماتور ها بکار گرفته می شوند می توانند اجزای دیگری نیز داشته باشند. این امر می تواند در مورد بوبین های AC لمینت، روتاری یا چرخشی و همچنین بوبین های DC-C Frame و D frame صادق باشد.

نمونه 24 ولت electric valve coil

بوبین شیر برقی PVD 24Vیکی از اجزای کلیدی در سیستم‌های کنترل سیالات است که به‌عنوان محرک الکترومغناطیسی در شیرهای برقی (solenoid valves) عمل می‌کند. این کویل با ولتاژ کاری 24 ولت DC طراحی شده و قابلیت راه‌اندازی دقیق، سریع و ایمن شیر را در مدارهای کنترل فراهم می‌کند. طراحی آن به گونه‌ای است که در هنگام فعال شدن، میدان مغناطیسی قوی تولید می‌کند که منجر به باز یا بسته شدن مسیر جریان در شیر می‌شود. ساختار بوبین از هسته مغناطیسی داخلی، سیم‌پیچ مسی و بدنه مقاوم در برابر گرما و رطوبت تشکیل شده که در کنار هم عملکرد پایدار و عمر طولانی را تضمین می‌کنند.

بوبین PVD 24V در صنایع مختلفی مانند سیستم‌های آبیاری خودکار، دستگاه‌های صنعتی، ماشین‌آلات بسته‌بندی، و تجهیزات HVAC کاربرد دارد. عایق‌کاری دقیق بدنه و کلاس حرارتی مناسب آن موجب می‌شود در برابر نوسانات ولتاژ، شوک‌های حرارتی و گرد و غبار محیطی مقاومت بالایی داشته باشد. این بوبین معمولاً با استانداردهای IP65 یا بالاتر ارائه می‌شود که به معنی مقاومت در برابر نفوذ آب و ذرات معلق است. وزن سبک، مصرف انرژی کم، و قابلیت نصب آسان، از دیگر مزایای کلیدی این محصول به‌شمار می‌رود که آن را به گزینه‌ای کاربردی برای طیف وسیعی از شیرهای برقی تبدیل می‌کند.

بوبین‌ شیر برقی بر اساس ولتاژ

بوبین‌های شیر برقی در ولتاژهای مختلفی تولید می‌شوند تا با شرایط برق‌رسانی متفاوت سازگار باشند. به طور کلی، بوبین‌ها را می‌توان به دو دسته کلی AC و DC تقسیم کرد. ولتاژهای رایج برای مدل‌های DC شامل 12 ولت و 24 ولت هستند، در حالی که بوبین‌های AC معمولا در ولتاژهای 110 ولت، 220 ولت و 380 ولت استفاده می‌شوند. انتخاب ولتاژ مناسب بوبین باید بر اساس نوع منبع تغذیه سیستم و شرایط ایمنی آن صورت گیرد. استفاده از بوبین با ولتاژ نامناسب می‌تواند منجر به سوختن سیم‌پیچ یا عدم عملکرد صحیح شیر شود.

تفاوت بوبین‌ های شیر برقی AC و DC

بوبین‌ شیر برقی در مدل‌های AC و DC، از نظر ساختار ظاهری شباهت زیادی به هم دارند اما عملکرد آن‌ها متفاوت است. بوبین‌ DC به دلیل نیاز به جریان یکنواخت، حرارت کمتری تولید می‌کند و عملکرد نرم‌تری دارد. این نوع بوبین برای سیستم‌هایی که نیاز به کنترل دقیق‌تری دارند، مناسب‌تر است. در مقابل، بوبین‌های AC قدرت تحریک بالاتری دارند اما حرارت بیشتری نیز تولید می‌کنند. همچنین در ولتاژهای بالا، بوبین AC عملکرد پایدارتری از خود نشان می‌دهد. در نتیجه، هنگام انتخاب بوبین، باید به نوع ولتاژ موجود در مدار، نیازهای عملکردی سیستم و همچنین شرایط محیطی توجه ویژه‌ای داشت.

اهمیت ولتاژ در بوبین‌ها

یکی از مهم‌ترین عوامل تعیین‌کننده در عملکرد صحیح بوبین‌ شیر برقی، ولتاژ تغذیه آن است. هر بوبین برای کارکرد بهینه نیاز به ولتاژ مشخصی دارد که باید کاملا با منبع تغذیه سیستم هماهنگ باشد. عدم تطابق ولتاژ می‌تواند باعث بروز مشکلات متعددی شود؛ از جمله گرمای بیش از حد، سوختن سیم‌پیچ، عملکرد ناپایدار یا حتی خرابی کامل شیر برقی. به همین دلیل، انتخاب ولتاژ مناسب هنگام خرید بوبین شیر برقی اهمیت بالایی دارد و نباید نادیده گرفته شود.

بوبین‌ها معمولا در دو نوع ولتاژ عرضه می‌شوند: AC (جریان متناوب) و DC (جریان مستقیم). در بوبین‌های AC، ولتاژهای متداول شامل 110، 220 و 380 ولت است، در حالی که بوبین‌های DC بیشتر در ولتاژهای 12 ولت و 24 ولت استفاده می‌شوند. نوع کاربرد و شرایط محیطی تعیین می‌کند که کدام نوع ولتاژ مناسب‌تر است. به‌عنوان مثال، در سیستم‌هایی که ایمنی بیشتری لازم است یا امکان تماس انسان با تجهیزات وجود دارد، از بوبین‌های 24 ولت DC استفاده می‌شود تا خطرات ناشی از برق‌گرفتگی به حداقل برسد.

یکی دیگر از جنبه‌های حیاتی در انتخاب ولتاژ مناسب، پایداری جریان و امکان نویز الکترومغناطیسی است. بوبین‌های AC نسبت به بوبین‌های DC در برابر نوسانات برقی حساس‌تر هستند و ممکن است در برخی شرایط صدای لرزش یا لرزش مکانیکی ایجاد کنند. در حالی که بوبین‌های DC معمولا عملکردی آرام‌تر و پایدارتر دارند، ولی نیازمند منبع تغذیه یکنواخت و مطمئن هستند.

در پروژه‌های صنعتی بزرگ یا محیط‌های با شرایط سخت، انتخاب ولتاژ بوبین باید با دقت بیشتری صورت گیرد. به‌خصوص در محیط‌هایی با دمای بالا، رطوبت یا گرد و غبار، انتخاب بوبین مناسب با ولتاژ سازگار و محافظت‌شده می‌تواند عمر مفید تجهیزات را افزایش داده و هزینه‌های نگهداری را به‌طور قابل توجهی کاهش دهد.

در مجموع، توجه به ولتاژ در بوبین‌ شیر برقی نه تنها یک الزام فنی است، بلکه تضمین‌کننده ایمنی، پایداری و عملکرد اقتصادی سیستم نیز خواهد بود. پیشنهاد می‌شود قبل از خرید، ولتاژ کاری سیستم خود را بررسی کرده و بر اساس آن، بوبینی انتخاب کنید که با آن کاملا تطبیق داشته باشد.

انواع بوبین‌ها بر اساس ولتاژ

بوبین‌ شیر برقی در مدل‌ها و ولتاژهای مختلفی تولید می‌شود تا با انواع سیستم‌های صنعتی، خانگی و تجاری سازگار باشد. ولتاژ تغذیه بوبین یکی از مهم‌ترین ویژگی‌هایی است که باید در هنگام انتخاب و خرید به آن توجه شود، زیرا عملکرد درست و ایمن شیر برقی به آن وابسته است. در ادامه با رایج‌ترین انواع بوبین‌ بر اساس ولتاژ آشنا می‌شویم:

نکات کلیدی در انتخاب بوبین شیر برقی بر اساس ولتاژ

یکی از مهم ترین عواملی که هنگام خرید بوبین شیر برقی باید به آن توجه کرد، ولتاژ بوبین است. این ویژگی تاثیر مستقیمی بر عملکرد، ایمنی، مصرف انرژی و طول عمر شیر برقی دارد. انتخاب بوبین با ولتاژ مناسب، در عین سادگی، گاهی به دلیل تنوع گزینه ها و تفاوت های فنی بین جریان مستقیم (DC) و متناوب (AC) ممکن است برای خریداران چالش برانگیز باشد. درک صحیح از نوع جریان، مشخصات منبع تغذیه و شرایط کاری سیستم، اولین گام برای انتخاب بوبین مناسب است.

در بسیاری از سیستم ها، ولتاژ منبع تغذیه از پیش تعیین شده است. بنابراین بوبین باید دقیقا با همان ولتاژ کار کند تا از بروز مشکلاتی مانند داغ شدن بیش از حد، عملکرد ناقص یا سوختن سیم پیچ جلوگیری شود. به عنوان مثال، در سیستم هایی که با برق مستقیم 24 ولت کار می کنند، استفاده از بوبین 220 ولت نه تنها غیر عملی است، بلکه به تجهیزات آسیب می رساند و ممکن است به توقف کامل فرآیند منجر شود. این نکته به ظاهر ساده، از رایج ترین دلایل خرابی بوبین ها در محیط های صنعتی و کارگاهی است.

علاوه بر تطبیق ولتاژ، باید به شرایط محیطی هم توجه شود. در فضاهایی که رطوبت بالا، گرد و غبار یا لرزش مکانیکی وجود دارد، بوبین باید دارای عایق بندی مناسب و محافظت در برابر نفوذ باشد. در این محیط ها معمولا استفاده از بوبین های با ولتاژ پایین مانند 12 یا 24 ولت DC توصیه می شود. این ولتاژها علاوه بر ایمنی بیشتر، خطر برق گرفتگی را کاهش می دهند و در سیستم های قابل حمل یا حساس، عملکرد دقیق تری ارائه می دهند. به خصوص در صنایعی مانند مواد غذایی، دارویی یا پزشکی که سلامت انسان مستقیما درگیر است، استفاده از بوبین های ایمن با ولتاژ پایین یک انتخاب حرفه ای و مسئولانه خواهد بود.

در مقابل، در برخی سیستم های صنعتی سنگین که نیاز به تحریک قوی تری دارند، استفاده از بوبین با ولتاژ بالا مثل 220 یا 380 ولت AC مرسوم است. این بوبین ها قدرت زیادی دارند و برای شیرهای برقی با سایز بزرگ یا کاربردهای پر فشار، عملکرد مطمئن تری ارائه می دهند. با این حال استفاده از این مدل ها نیازمند رعایت کامل اصول ایمنی، استفاده از تجهیزات حفاظتی و نصب توسط نیروی متخصص است، چرا که ولتاژ بالا همواره خطراتی به همراه دارد.

در نهایت، نکته مهم دیگری که نباید نادیده گرفته شود، کیفیت ساخت بوبین و تطابق آن با استانداردهای بین المللی است. برندهای معتبر معمولا اطلاعات دقیقی از ولتاژ، توان مصرفی، کلاس حرارتی و شرایط کاری بوبین ارائه می دهند که راهنمای خوبی برای انتخاب خواهند بود. بوبین هایی که از مواد اولیه مرغوب، سیم پیچ دقیق و عایق با کیفیت ساخته شده اند، طول عمر بیشتری دارند، در برابر حرارت و رطوبت مقاوم ترند و در بلند مدت هزینه های نگهداری را کاهش می دهند.

انتخاب بوبین شیر برقی بر اساس ولتاژ، ترکیبی از شناخت فنی، توجه به شرایط کاربرد و رعایت اصول ایمنی است. این انتخاب اگرچه ممکن است در نگاه اول ساده به نظر برسد، اما نقش بسیار مهمی در کارکرد مطمئن و پایدار سیستم ایفا می کند. بنابراین توصیه می شود پیش از خرید بوبین، ولتاژ کاری سیستم خود را دقیق بررسی کرده، شرایط محیطی و میزان بار کاری را در نظر بگیرید و از مشاوره کارشناسان فنی بهره مند شوید تا از انتخابی مطمئن و بی دردسر برخوردار شوید.
