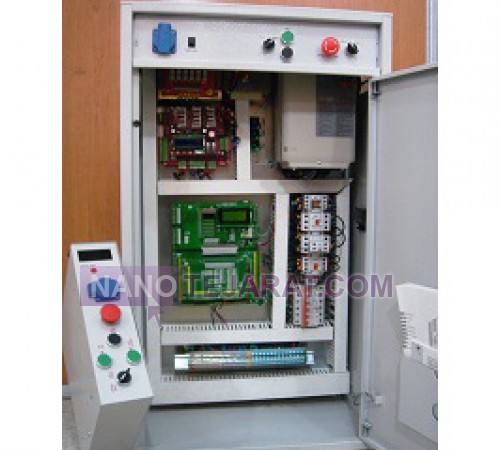

تابلو آسانسور

تابلو آسانسور مجموعه توزیع توان و حفاظت الکتریکی است که انرژی سه فاز ورودی را بین موتور، درایو و تجهیزات جانبی مدیریت می کند. ولتاژ نامی ورودی معمولا 380 تا 400 ولت AC با جریان نامی 32 تا 200 آمپر طراحی می شود. باس بارهای مسی با خلوص بیش از 99 درصد و سطح مقطع 15 تا 60 میلی متر مربع برای تحمل جریان اتصال کوتاه تا 15 کیلوآمپر انتخاب می شوند. کلید اصلی از نوع MCCB با قدرت قطع 25 تا 65 کیلوآمپر در نظر گرفته می شود. درجه حفاظت بدنه فلزی بین IP31 تا IP55 و ضخامت ورق 1.5 تا 2 میلی متر تعیین می گردد. مقاومت عایقی سیستم بیش از 100 مگا اهم در تست 1000 ولت DC تضمین می شود.

ساختار تابلو شامل ریل DIN، کنتاکتورهای قدرت، رله های حفاظتی حرارتی و مغناطیسی و ترمینال های صنعتی کلاس B است. سیم کشی داخلی با کابل های مسی افشان با سطح مقطع 1.5 تا 50 میلی متر مربع اجرا می شود. افزایش دمای مجاز در نقاط اتصال کمتر از 40 درجه سانتی گراد نسبت به دمای محیط تعریف می گردد. سیستم ارت با مقاومت کمتر از 2 اهم برای ایمنی بهره برداری الزامی است. آزمون های کیفی شامل تست دی الکتریک 2 کیلوولت، تست پیوستگی زمین و بررسی عملکرد کلیدهای حفاظتی انجام می شود. عمر طراحی تابلو در شرایط کاری استاندارد بیش از 20 سال برآورد می گردد.
