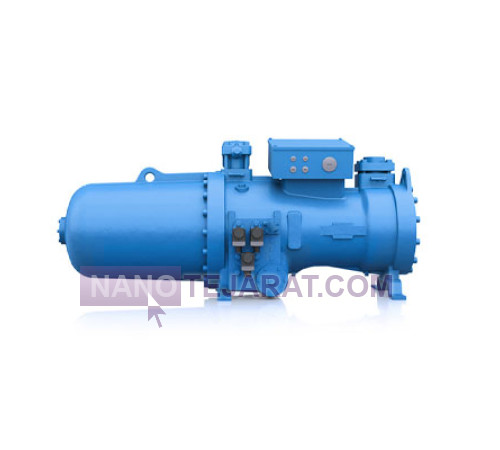

کمپرسور اسکرو

• نوع : اویل اینجکت

کمپرسور اسکرو از دو روتور مارپیچ نر و ماده از جنس فولاد فورج‌شده AISI 4140 با پوشش کروم سخت ساخته می‌شود. دقت ماشین‌کاری پروفیل روتورها در محدوده ۰٫۰۰۵ میلی‌متر و لقی بین آنها ۰٫۰۳ تا ۰٫۰۸ میلی‌متر تنظیم می‌شود. ظرفیت هوادهی این کمپرسورها از ۲٫۲ تا ۴۰۰ کیلووات معادل ۰٫۳۵ تا ۷۰ مترمکعب بر دقیقه متغیر است. فشار کاری استاندارد بین ۷ تا ۱۳ بار با قابلیت افزایش تا ۲۰ بار در طرح‌های ویژه وجود دارد. سیستم تزریق روغن با دبی ۰٫۵ تا ۸ لیتر بر دقیقه و دمای کاری ۴۰ تا ۹۰ درجه سانتی‌گراد عمل می‌کند. راندمان حجمی بین ۸۸ تا ۹۴ درصد و راندمان کلی انرژی آن به ۹۰ درصد می‌رسد. سطح صدا در فاصله یک متری بین ۶۲ تا ۷۸ دسی‌بل متغیر است. کنترلر دیجیتال PID پارامترهای عملکرد را با دقت ۰٫۱ درصد مانیتور می‌کند.

ساختار اصلی شامل محفظه چدن GG25 با ضخامت ۱۵ تا ۴۰ میلی‌متر و پره‌های خنک‌کننده یکپارچه است. سیستم خنک‌کاری دوگانه شامل مبدل روغن-هوا و مبدل جداگانه برای هوای فشرده می‌باشد. جداکننده روغن سه‌مرحله‌ای با راندمان ۹۹٫۹ درصد غلظت روغن را به ۳ پی‌پی‌ام می‌رساند. شیر تنظیم بار از نوع اسلاید ولو یا پیستونی با زمان پاسخ کمتر از ۲ ثانیه است. فیلتر هوای ورودی دو مرحله‌ای ذرات بزرگ‌تر از ۵ میکرون را حذف می‌کند. طراحی بالانس استاتیک و دینامیک لرزش را زیر ۴٫۵ میلی‌متر بر ثانیه نگه می‌دارد. اتصالات لوله‌کشی برای فشار ۲۵ بار تست هیدرواستاتیک می‌شوند. عمر طراحی یاتاقان‌ها و روتورها معمولاً بین ۴۰۰۰۰ تا ۶۰۰۰۰ ساعت کار مداوم است.
