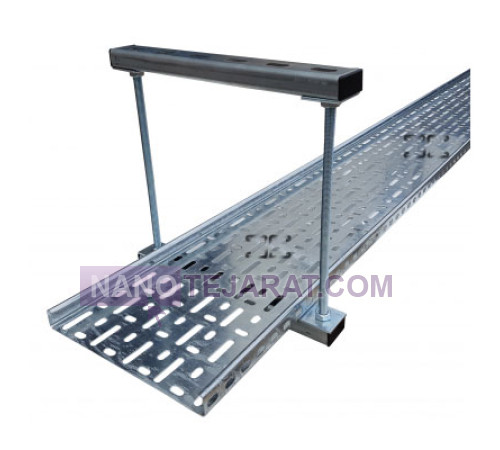

ساپورت سینی کابل

ساپورت سینی کابل از پروفیل فولادی گرم نورد شده با حداقل استحکام تسلیم ۲۳۵ مگاپاسکال ساخته می‌شود. ارتفاع استاندارد این ساپورت‌ها از ۳۰۰ تا ۱۵۰۰ میلی‌متر متغیر است. طول بازوی افقی بین ۲۰۰ تا ۶۰۰ میلی‌متر برای پوشش عرض‌های مختلف سینی طراحی می‌شود. ضخامت فلز پایه از ۳ تا ۸ میلی‌متر بر اساس بارگذاری انتخاب می‌گردد. تمامی قطعات پس از ساخت تحت فرآیند گالوانیزه غوطه‌وری گرم قرار می‌گیرند. این پوشش ضخامت متوسط ۸۵ میکرون ایجاد می‌کند. ظرفیت بار مجاز هر ساپورت تحت بار متمرکز تا ۱۵۰۰ کیلوگرم می‌رسد.

ساختار ساپورت شامل یک پایه عمودی، بازوی افقی و صفحه اتصال است. پایه عمودی اغلب با سوراخ‌های استاندارد برای تنظیم ارتفاع ۵۰ میلی‌متری تجهیز می‌شود. اتصالات از نوع بولت و مهره فولادی گرید ۸.۸ با پوشش زینک فلیک است. ساپورت‌های معلق از میله تمام رزوه M12 تا M20 با مقاومت کششی ۸۰۰ نیوتن بر میلی‌متر مربع استفاده می‌کنند. فاصله نصب ساپورت‌ها در طول مسیر بین ۱.۵ تا ۴ متر بر اساس محاسبات مهندسی تعیین می‌شود. این سیستم قابلیت تحمل نیروی زلزله مطابق استاندارد IBC را دارا می‌باشد.
