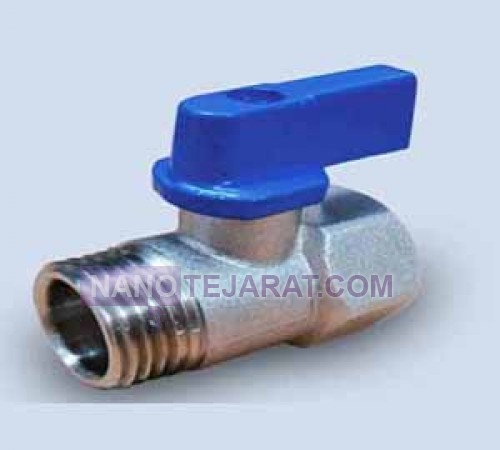

شیر توپی مینی

• نوع : 1/2_3/4

شیر توپی مینی یک شیر قطع و وصل فشرده برای سیستم های آب، گاز و سیالات غیر خورنده است. بدنه معمولا از برنج فورج شده CW617N با استحکام کششی 350 تا 500 مگاپاسکال تولید می شود. فشار کاری نامی بسته به سایز بین 10 تا 25 بار و فشار تست تا 1.5 برابر فشار نامی تعیین می گردد. سایز رزوه عموما از 1 4 تا 3 4 اینچ مطابق استاندارد BSP یا NPT طراحی می شود. دمای کاری سیال از منفی 10 تا مثبت 120 درجه سانتی گراد تعریف می گردد. ضریب جریان Cv متناسب با قطر داخلی بین 0.5 تا 6 متغیر است.

ساختار شیر شامل توپ برنجی با آبکاری کروم، سیت های PTFE و ساقه ضد انفجار است. زاویه چرخش دسته 90 درجه و گشتاور عملکردی معمولا کمتر از 6 نیوتن متر در نظر گرفته می شود. نشتی مجاز در تست هیدرواستاتیک صفر حباب در فشار نامی تعریف می گردد. ضخامت آبکاری نیکل بدنه بین 8 تا 20 میکرون برای افزایش مقاومت خوردگی اعمال می شود. حداقل ضخامت دیواره بدنه 2 تا 4 میلی متر برای تحمل تنش فشاری انتخاب می گردد. کنترل کیفیت شامل تست فشار، آزمون گشتاور عملکرد و بازرسی ابعادی دقیق رزوه است.شیر برقی
