قیمت: توافقی
تابلو فرمان آسانسور تابلو فرمان آسانسور
,,تولید کننده,عمده فروش,
شمال‌ تهران
021-23553000
021-22051171
info@arianasansor.com
قیمت: توافقی

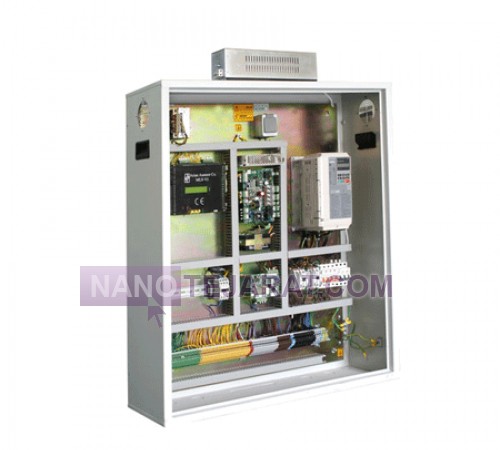

تابلو فرمان آسانسور

(Control board)

تابلو فرمان آسانسور مسئول کنترل حرکت کابین و وزنه تعادل و مدیریت تمامی عملکردهای ایمنی است. این تابلو شامل PLC یا میکروکنترلر، اینورتر VVVF برای کنترل سرعت موتور کششی، مدارهای فرمان، رله‌ها، فیوزها و نمایشگر وضعیت می‌باشد. توان مصرفی آن بسته به ظرفیت آسانسور و نوع موتور بین 1 تا 5 کیلووات است و ولتاژ کاری معمولاً 220 تا 380 ولت AC سه فاز با جریان 5 تا 20 آمپر می‌باشد. تابلو فرمان وظیفه مدیریت توقف دقیق کابین در طبقات با دقت ±5 میلی‌متر، هماهنگی درب‌ها، کنترل سرعت، مدیریت صف درخواست‌ها و تشخیص خطاهای اضطراری را بر عهده دارد.

از نظر ساختاری، بدنه تابلو از ورق فولادی مقاوم ضدخش و ضد رطوبت ساخته شده و مجهز به سیستم خنک‌کننده طبیعی یا فن می‌باشد. بردهای الکترونیکی، PLC و رله‌ها با ترمینال استاندارد و حفاظ ضد نویز نصب می‌شوند. تابلو فرمان دارای ورودی‌های سنسور درب، سنسور وزن کابین، سنسور موقعیت و خروجی‌های فرمان موتور، ترمز، درب و آژیر اضطراری است. این طراحی برای آسانسورهای مسکونی تا 15 طبقه و تجاری تا 25 طبقه مناسب است و استانداردهای ایمنی EN81 و ISO 25745 را رعایت می‌کند.

تابلو فرمان آسانسور

روش نصب و راه‌اندازی تابلو فرمان آسانسور

نصب و راه‌اندازی تابلو فرمان آسانسور نیازمند رعایت دقیق نکات ایمنی و دستورالعمل‌های کارخانه است. ابتدا برق ساختمان را قطع کرده و محل نصب تابلو را از نظر تراز، تهویه و دسترسی مناسب بررسی کنید. تابلو را با براکت‌ها و پیچ‌های استاندارد نصب کرده و از اتصال محکم به زمین اطمینان حاصل کنید تا لرزش و آسیب به مدارها کاهش یابد. سپس سیم‌کشی موتور، سنسورها، کلیدهای امنیتی و کابین را طبق نقشه فنی انجام دهید و اتصالات را دوباره بررسی کنید. پس از نصب، تابلو را روشن کرده و تنظیمات اولیه مانند سرعت، شتاب، توقف اضطراری، موقعیت سنسورها و کنترل درب‌ها را طبق دفترچه راهنمای کارخانه انجام دهید. در نهایت، تست بدون بار و با بار سبک برای اطمینان از عملکرد صحیح سیستم، توقف ایمن و هماهنگی اجزای مختلف ضروری است.
