مهره سر بسته
,,تولید کننده,عمده فروش,خرده فروش
شمال‌ تهران
021-55429480
02155401754
ajaxbolt
hex@ajaxbolt.com

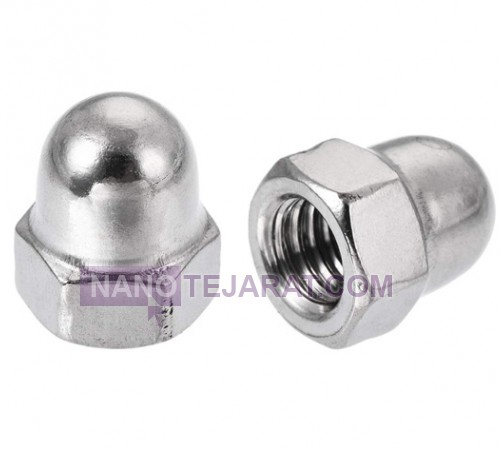

مهره سر بسته

(Cap Nut)

تمامی اتصالات پیچ و مهره ای با هدف اتصال دو سطح بکار می روند. مهره سر بسته نوعی خاص از مهره ها که در انگلیسی به نام Cap Nut شناخته می شود است چرا که مهره سر بسته مانند کلاهی بر روی سطح پیچ قرار می گیرد. مهره سر بسته نیز مانند خود پیچ از گرید های مختلف آهنی، فولادی و استنلس استیل تولید شده و در سایز های مختلف متناسب با سایز و نوع ریزه های پیچ دنده های ریز و درشت مورد استفاده قرار می گیرد. اهداف بکارگیری مهره سر بسته می تواند متفاوت باشد اما جلوگیری از آسیب به قسمتی از پیچ که بیرون از سطح اتصال قرار گرفته است، جلوگیری از خطرات ناشی از جراحات ناشی از تماس پوست و بدن با سطح تیز پیچ بیرون از قطعه کار و از نظر بصری ایجاد سطحی شکیل از مهمترین دلایل بکارگیری این سری از مهره ها می باشد. مهره سر بسته به روش فورج گرم و بصورت یکپارچه تولید می شود و در واقع متشکل از دو بخش شامل یک مهره شش گوش و یک Dome یا بخش گنبدی شکل است که بصورت منحنی ایجاد شده تا ظاهری ایده آل و قابلیت محافظت در تماس با سطوح دیگر را فراهم کند. در واقع مهره سر بسته در روش فورج گرم ابتدا بدون دنده های داخلی تولید شده و در مراحل بعدی تولید بصورت حدیده ای دنده می شود. صنایع پیچ و مهره آژاکس وارد کننده و عرضه کننده سایز ها و گرید های مختلف مهره سر بسته در استاندارد های مختلف در ایران است.
کاربرد : اتصال پیچ شش گوش

مهره سر بسته

گرید های آهنی و فولادی مهره سر بسته

مهره های سر بسته بر خلاف مهره های شش گوش DIN934 و یا مهره هایی که در اتصالات سازه بر روی پیچ سازه متصل شده و با استاندارد DIN6915 تولید می شوند که اغلب تحت تنش های شدیدی قرار دارند از نوع پیچ های کم تنش هستند و عملا کاربری مهره سر بسته با هدفی متفاوت با مهره های گرید های بالا می باشد. از این رو در اغلب موارد مهره های سر بسته که نقش پوشاننده را ایفا می کنند از گرید های آهنی و در گرید های 4 و 5 که تنسایل مقاومت کششی بسیار کمی دارند با دنده های درشت Coarse Thread و اغلب بصورت آبکاری شده بصورت گالوانیزه سرد و به رنگ نقره ای براق در بازار یافت می شوند. مهره های آهنی سر بسته اغلب از سایز 4 میلیمتر الی 22 میلیمتر مورد استفاده قرار می گیرند. با این وجود نمونه های فولادی از مهره سر بسته برای اتصالات پیچ های فولادی شش گوش یا آلن در گرید های 8 و 10 نیز در حجمی اندک تولید می شود چرا که پیچ های صنعتی گرید بالا مانند استاد بولت ها یا شش گوش خشکه و فولادی اغلب در کاربری های سنگین و یا درون کار مانند اتصالات سوله های ساختمانی مورد استفاده قرار می گیرند که در این نوع کاربری ها نیازی به استفاده از مهره سر بسته برای پوشش سطحی پیچ وجود ندارد.

استاندارد تولید مهره سر بسته

مانند دیگر انواع پیچ و مهره ها استاندارد تولید مهره سر بسته نیز اغلب استانداردی ابعادی که بیانگر ارتفاع، نوع و سایز دنده ها ، ارتفاع گنبد و سایز قسمت شش گوش مهره سر بسته است می باشد. دو استاندارد DIN1578 که بدون لبه در قسمت گند مهره سر بسته و استاندارد DIN986 که دارای یک لبه به شکل پله ای بین قسمت شش گوش و قسمت گنبدی مهره سر بسته است در تولید این سری از مهره ها بکار گرفته می شود که در واقع استاندارد مطابق با صنایع کشور آلمان و استانداردی میلیمتری است. مطابق با این استاندارد این سری از مهره ها هم می توانند در گرید های آهنی و هم در گرید A2 , A4 استنلس استیل تولید شده باشند. جدول مربوط به این استاندارد بصورت زیر قابل عرضه می باشد که در این جدول S نشان دهنده سایز قسمت شش گوش مهره سر بسته، t نشان دهنده طول دنده های داخلی مهره، d قطر اسمی دنده ها، h ارتفاع کلی مهره، m ارتفاع قسمت شش گوش مهره سر بسته و dk قطر قسمت گنبدی مهره سر بسته می باشد.

نانوتجارت استاندارد ابعادی مهره سر بسته
دنده مهره سر بستهسری 1M4M5M6M8M10M12(M14)M16(M18)M20(M22)M24
سری 2---M8x1M10x1M12x1,5(M14x1,5)(M16x1,5)(M18x1,5)M20x2(M22x1,5)M24x2
سری 3----M10x1,25M12x1,25--(M18x2)M20x1,5(M22x2)-
Pسری 10,70,811,251,51,75222,52,52,53
daحداقل45681012141618202224
حداکثر4,65,756,758,7510,81315,117,319,521,623,725,9
dkحداکثر6,57,59,512,51517202326283334
dwحداقل5,96,98,911,614,616,619,622,524,927,731,433,3
e حداقلگرید تولید A7,668,7911,0514,3817,7720,0323,3526,7530,1433,5337,7239,98
گرید تولید B7,58,6310,8914,217,5919,8522,7826,1729,5632,9537,2939,55
x حداکثرسری 11,41,622,53-------
سری 2---22-------
سری 3----2,5-------
g2 حداکثرسری 1-----6,47,37,39,39,39,310,7
سری 2-----5,65,65,65,67,35,67,3
سری 3-----4,9--7,35,67,3-
hحداکثر سایز اسمی81012151822252832343942
حداقل P. گرید A7,649,6411,5714,5717,5721,4824,4827,4832,3833,3838,3841,38
حداقل P. گرید B7,429,4211,314,317,321,1624,1627,1631333841
mحداکثر3,2456,58,810111315161819
حداقل2,93,74,76,147,649,6410,312,314,314,916,917,7
Mwحداقل2,322,963,764,916,117,718,249,8411,4411,9213,5214,16
rapprox.3,253,754,756,257,58,51011,5131416,517
sحداکثر = سایز اسمی7810131618212427303436
حداقل P. گرید A6,787,789,7812,7315,7317,7320,6723,6726,6729,6733,3835,38
حداقل P. گرید B6,647,649,6412,5715,5717,5720,1623,1626,1629,163335
tحداقل5,267,217,7110,6512,6515,6517,6520,5824,5825,5828,5830,5
حداکثر5,747,798,2911,3513,3516,3518,3521,4225,4226,4229,4231,5
wحداقل222223445556
وزن kg/1000pcs--4,661120,128,3-54,395104-216

کاربری گرید های استیل مهره سر بسته

از آنجایی که یکی از دلایل اصلی کاربری مهره سر بسته دلایل زینتی و در محیط هایی است که کاربری عمومی دارند استفاده از مهره سر بسته در گرید های استنلس استیل ضد زنگ نیز بسیار گسترده تر از گرید های آهنی و استیل می باشد. در فضاهای عمومی اولا به سبب افزایش طول عمر در تماس با آب و رطوبت و باران های اسیدی و ثانیا به سبب سطح براق و جذابی که آلیاژ فلزی استنلس استیل دارد اغلب از اتصالات استیل مانند پیچ و مهره استیل، سیم بکسل استیل، نرده های استیل و غیره استفاده می شود که پوشش سطحی پیچ های استیل نیز طبیعتا با مهره سر بسته استنلس استیل صورت می پذیرد. خاصیت مقاومت محیطی در برابر زنگ زدگی مهره سر بسته استیل یک خاصیت ذاتی بدون نیاز به آبکاری سطحی بر خلاف مهره آهنی و فولادی می باشد و از وجود درصد بالایی از عناصر کروم و نیکل در ساختار فلزی استیل نشات می گیرد.

مهره سر بسته استنلس استیل گرید A2

گرید استنلس استیل A2 از مهره های سر بسته در واقع در میان استاندارد های آلیاژی استیل از گرید 304 استفاده می کند. از نظر تنسایل مقاومت کششی این گرید از مهره سر بسته استیل دارای قابلیت های کششی و تنشی برابر نسبت به گرید های دیگر می باشد اما از نظر مقاومت محیطی در سطح پایین تری قرار دارد. وجود 18% کروم و 8% نیکل در ساختار و ترکیبات شیمیایی آلیاژی مهره استیل سر بسته A2 سبب می شود تا در تماس با آب و رطوبت دارای مقاومت ادامه مطلب ...

مهره سر بسته استنلس استیل گرید A2

مهره استیل سر بسته گرید A4

گرید A4 از مهره های استیل سر بسته در واقع همان گرید عمومی 316 از استنلس استیل می باشد که به نام نگیر هم شناخته می شود. چرا که این گرید از مهره سر بسته توسط میدان مغناطیسی هیچ نیروی جذبی ندارد. علاوه بر 18% کروم و 8% نیکل حدود 2% عنصر فلزی مولیبنیت نیز در ترکیبات شیمیایی مهره سر بسته استیل 316 یا گرید آستنیته A4 وجود دارد که علاوه بر تاثیر بر خواص مغناطیسی به بهبود مقاومت محیطی این گرید از مهره صنعتی در برابر زنگ ادامه مطلب ...

مهره استیل سر بسته گرید A4

عمق داخلی مهره سر بسته

قسمت دنده شده داخلی مهره سر بسته نیز طبق استاندارد DIN1574 مشخص می شود که میزان مشخصی داشته و یک میزان حداکثر نیز برای ارتفاع Dome یا کپ برای آن تعیین می شود. از آنجایی که مهره های سر بسته هم قابلیت اتصال بر روی پیچ های ماشینی را با دنده هایی از نوع مشخص و هم پیچ های شش گوش با دنده هایی مشخص دارند در صورتیکه ارتفاع پیچ بصورت زائد در بیرون قطعه کار بسیار بلند باشد مهره بصورت کامل این سطح را پوشش نمی دهد. این امر در مورد پیچ های ماشینی بیشتر اتفاق می افتد که اغلب با توجه به قطر کم این پیچ ها قابلیت قطع کردن سر بیرونی پیچ تا ارتفاعی مشخص برای نشستن کامل مهره سر بسته بر روی این سطح فراهم می شود. در مورد پیچ هایی شش گوش در بسیاری از موارد که کاربری صنعتی و ساختمانی باشد مانند سوله ها در نهایت این سطوح پیچ ها درون کار قرار گرفته و عملا نیازی به استفاده از مهره سر بسته وجود ندارد. عملا در مقایسه با بسیاری انواع مهره از جمله مهره قفلی و مهره شش گوش کاربری مهره سر بسته محدودتر و با تنش های کمتری نیز مواجه می باشد.

مهره سر بسته آهنی کلاس 5

گرید های آهنی در دو کلاس 4 و 5 در تولید مهره سر بسته بکار گرفته می شوند که در کلاس 4 دارای تنسایل مقاومت کششی 380 نیوتن بر میلیمتر مربع و در کلاس 5 دارای تنسایل 460 نیوتن بر میلیمتر مربع هستند. این مهره ها دارای درصد پایینی از کربن بوده و نرم و چکش خوار هستند و از این رو تنها با دنده های درشت تولید می شوند و در اتصالات پیچ های آهنی همین کلاس مورد استفاده قرار می گیرند. به سبب واکنش پذیری بالا و قابلیت زنگ زدگی در ادامه مطلب ...

مهره سر بسته آهنی کلاس 5

در صورتیکه در مناطق مرطوب مانند مناطق ساحلی برای بستن سر پیچ ها قصد استفاده از مهره سر بسته را دارید پیشنهاد می شود از گرید استیل 304 که هم قیمت پایین تری نسبت به گرید 315 دارد و هم مقاومت مناسبی در برابر زنگ زدگی دارد استفاده کنید. در مناطقی که با ترکیبات کلردار و یا خورنده های فاز گاز یا مایع از جنس اسیدی و یا خورنده های قوی سرو کار دارد ترجیح به استفاهد از گرید 316 می باشد که مقاومت بالایی در برابر کلرید ها دارد. در فضاها و مناطقی با رطوبت پایین و متوسط می تواندی از مهره سر بسته آهنی گرید های 4 و 5 استفاده کنید اما به خاطر داشته باشید آبکاری گالوانیزه سرد پیچ و مهره ها در صورتیکه دچار خراش سطحی شود در آستانه زنگ زدگی از همان نقطه که به پیش روی در مغز مهره سر بسته نیز می انجامد ادامه می دهد.
