رگولاتور فشار گاز

رگلاتور فشار گاز دستگاهی است که فشار ورودی بالای گاز را به فشار خروجی کنترل شده و ثابت تبدیل می‌کند. این تجهیز شامل بدنه مقاوم از جنس آلیاژ آلومینیوم یا استیل ضدزنگ است که تحمل فشارهای بالا تا 300 بار را دارد. دقت تنظیم فشار خروجی در بازه 0.1 تا 10 بار، بسته به نوع کاربرد، تضمین می‌شود. درون رگلاتور یک دیافراگم حساس به فشار و فنر تنظیم شونده تعبیه شده که با تغییر فشار گاز ورودی موقعیت شیر خروجی را تنظیم می‌کند. عملکرد این سیستم به صورت خودکار و بدون نیاز به نیروی خارجی انجام می‌شود.

کارکرد رگلاتور فشار گاز مطابق استانداردهای ISO 2503 و ANSI B31.3 طراحی شده است و دارای تاییدیه‌های بین‌المللی از جمله CE و UL است. دمای کاری معمولی دستگاه بین -20 تا 60 درجه سانتیگراد است که قابلیت استفاده در محیط‌های صنعتی مختلف را فراهم می‌کند. ابعاد استاندارد این محصول شامل قطر ورودی و خروجی 1/4 تا 1 اینچ است که قابلیت اتصال به انواع لوله‌ها را دارد. طراحی ارگونومیک و قابلیت تعمیر و نگهداری آسان از دیگر ویژگی‌های مهم این رگلاتورها به شمار می‌رود.

Axial کارتریج فیلتر رگلاتور اکسیال فلو ولو

Axial Sleeve اسلیو لاستیکی رگلاتور جریان محوری اکسیال فلو ولو

Axia رگلاتور فشار بالا اکسیال کلاس 300 الستر

J123 * رگلاتور فشار گاز الستر جیوانز 2 اینج

J123 رگلاتور فشار گاز الستر ۲ اینج

ELSTER EK 220 تبدیل حجم

J125 B رگلاتور فشار گاز الستر جیوانز2 اینج

J125 *رگلاتور فشار گاز الستر جیوانز2 اینج

J125 *رگلاتور فشار گاز الستر جیوانز1 اینج

J48 *رگلاتور بالانسر فشار گاز الستر جیوانز2 اینج

J125 رگلاتور فشار گاز الستر جیوانز2 اینج

J125 رگلاتور فشار گاز الستر 1 اینج

J48 رگلاتور بالانسر فشار گاز الستر جیوانز 1 اینج

J48 رگلاتور بالانسر فشار گاز الستر جیوانز 2 اینج

J48 رگلاتور بالانسر فشار گاز الستر جیوانز 1 اینج

J48 رگلاتور بالانسر فشار گاز الستر جیوانز2 اینج

JSAV50F50 شیر شات آف گاز کروم شرودر

J48 رگلاتور بالانسر فشار گاز الستر جیوانز2 اینج

رگلاتور گاز الستر مدل J125.S یک اینچ

انواع رگولاتور فشار گاز

رگولاتورهای فشار گاز در مدل های مختلفی طراحی شده اند که هر کدام برای کاربردهای خاصی مناسب هستند. برخی از رایج ترین انواع آن ها عبارتند از:

1. رگولاتور فشار گاز تک مرحله ای: این مدل ساده ترین نوع رگولاتور است که فشار گاز را در یک مرحله کاهش می دهد. این نوع برای مصارف مسکونی و تجاری کوچک مناسب است و قیمت مقرون به صرفه ای دارد.
2. رگولاتور فشار گاز دو مرحله ای: در این مدل، کاهش فشار در دو مرحله انجام می شود که دقت و پایداری بیشتری در کنترل فشار ایجاد می کند. این رگولاتورها برای صنایع با حساسیت بالا و سیستم های فشار قوی استفاده می شوند.
3. رگولاتور فشار گاز پیلوت دار: این نوع رگولاتور از یک سیستم کمکی به نام پیلوت برای تنظیم فشار استفاده می کند و دقت بسیار بالایی دارد. این مدل در صنایع پتروشیمی و نیروگاهی کاربرد گسترده ای دارد.
4. رگولاتور فشار گاز مستقیم: در این مدل، فشار خروجی مستقیما توسط فنر و دیافراگم تنظیم می شود و نیازی به سیستم کمکی ندارد. این رگولاتورها برای مصارف عمومی و فشارهای متوسط مناسب هستند.

جدول فنی مقایسه ای

محدوده فشار ورودی (بار)	محدوده فشار خروجی (بار)	دبی (مترمکعب بر ساعت)	دقت تنظیم فشار (بار)	کاربرد اصلی	مزایا	نوع رگولاتور
1 تا 20	0.1 تا 10	تا 500	0.1 تا 0.5	مصارف خانگی، صنایع سبک	ساده، هزینه کم، نصب آسان	تک مرحله‌ای
10 تا 50	0.05 تا 5	تا 2000	0.01 تا 0.1	صنایع سنگین، نیروگاه‌ها	پایدار، کاهش نوسان فشار خروجی	دو مرحله‌ای
5 تا 50	0.5 تا 25	تا 5000	0.05 تا 0.1	پالایشگاه‌ها، خطوط انتقال گاز	دقت بالا، مناسب فشار و دبی زیاد	پیلوت دار
1 تا 10	0.1 تا 5	تا 300	0.1 تا 0.3	تجهیزات کوچک، مصارف خانگی	طراحی ساده، هزینه پایین	مستقیم

نکات مهم در انتخاب مناسب

در انتخاب رگولاتور فشار گاز مناسب، نخست باید محدوده فشار ورودی و خروجی دقیق مشخص شود. فشار ورودی معمولاً بین 1 تا 50 بار و فشار خروجی بسته به کاربرد بین 0.1 تا 25 بار متغیر است. دقت تنظیم فشار نقش کلیدی در عملکرد سیستم دارد و برای کاربردهای حساس باید کمتر از 0.05 بار باشد. همچنین دبی گاز باید با ظرفیت رگولاتور همخوانی داشته باشد تا از نوسانات فشار جلوگیری شود. جنس بدنه رگولاتور نیز باید با نوع گاز و شرایط محیطی سازگار باشد، به‌عنوان مثال استیل ضد زنگ برای محیط‌های خورنده توصیه می‌شود.

علاوه بر مشخصات فنی، استانداردهای بین‌المللی مانند ISO 2503 و ANSI باید در انتخاب رعایت شوند تا ایمنی و کیفیت تضمین گردد. نوع رگولاتور، مستقیم یا پیلوت دار، بر اساس فشار و دبی مورد نیاز انتخاب می‌شود. قابلیت تعمیر و نگهداری آسان، نوع اتصال ورودی و خروجی و وزن دستگاه نیز از نکات مهم دیگر هستند. انتخاب صحیح رگولاتور علاوه بر افزایش عمر مفید، هزینه‌های عملیاتی را کاهش داده و کارایی سیستم را بهبود می‌بخشد.

فاکتور های موثر بر قیمت و خرید رگولاتور فشار گاز

فاکتورهای اصلی موثر بر قیمت رگولاتور فشار گاز شامل نوع رگولاتور، جنس بدنه و دقت تنظیم فشار است. رگولاتورهای پیلوت دار و دو مرحله‌ای به دلیل ساختار پیچیده‌تر، قیمت بالاتری نسبت به رگولاتورهای مستقیم و تک مرحله‌ای دارند. جنس بدنه معمولا از آلیاژ آلومینیوم، برنج یا استیل ضد زنگ انتخاب می‌شود که استیل گران‌تر بوده و مناسب شرایط سخت صنعتی است. همچنین دقت تنظیم فشار و محدوده عملکرد دستگاه بر قیمت تاثیرگذار است. برندهای معتبر بین‌المللی مانند Fisher، Emerson و Tescom قیمت‌های متغیری از 150 تا 1500 دلار برای رگولاتورهای استاندارد ارائه می‌دهند.

عوامل دیگری همچون ابعاد، نوع اتصال ورودی و خروجی و قابلیت تعمیر و نگهداری نیز بر هزینه خرید تاثیر دارد. رگولاتورهای با دبی بالاتر و فشار کاری گسترده‌تر معمولا هزینه بیشتری دارند. در بازار جهانی، مدل‌های کوچک و ساده با قیمت حدود 150 تا 300 دلار و مدل‌های صنعتی پیشرفته تا 1200 دلار عرضه می‌شوند. انتخاب صحیح رگولاتور با توجه به نیاز فنی و بودجه، علاوه بر کاهش هزینه‌های عملیاتی، ایمنی و دوام تجهیزات را تضمین می‌کند.

برندهای معتبردر بازار جهانی

در بازار جهانی، برندهای معتبر رگولاتور فشار گاز مانند Fisher، Emerson و Tescom به دلیل کیفیت بالا و رعایت استانداردهای بین‌المللی شناخته می‌شوند. شرکت Fisher که زیرمجموعه Emerson است، انواع رگولاتورهای پیلوت دار و دو مرحله‌ای با دقت تنظیم فشار تا 0.01 بار تولید می‌کند. Tescom نیز با تمرکز بر تجهیزات فشار بالا و دبی‌های وسیع، محصولات خود را مطابق استانداردهای ISO 2503 و ASME ارائه می‌دهد. این برندها در صنایع نفت، گاز و پتروشیمی کاربرد فراوان دارند و قابلیت تحمل فشارهای تا 100 بار را فراهم می‌کنند.

برندهایی مانند Honeywell و Cavagna Group نیز در رده برترین‌ها قرار دارند. Honeywell با فناوری‌های نوین، رگولاتورهای الکترونیکی با دقت بالا و قابلیت کنترل دیجیتال عرضه می‌کند. Cavagna با تولید رگولاتورهای استیل و برنجی، در صنایع پزشکی و جوشکاری شناخته شده است. تمامی این برندها دارای گواهینامه‌های CE، UL و ATEX برای تضمین ایمنی و کیفیت محصولات هستند. انتخاب برند مناسب بر اساس نوع کاربرد، فشار کاری و دقت مورد نیاز، عملکرد بهینه سیستم را تضمین می‌کند.

روندهای جدید در تولید

صنعت تولید رگولاتورهای فشار گاز در سال های اخیر شاهد تحولات قابل توجهی بوده است. بسیاری از برندهای مطرح به سمت تولید رگولاتورهای هوشمند حرکت کرده اند که قابلیت اتصال به سیستم های مانیتورینگ و کنترل از راه دور را دارند. این فناوری ها امکان نظارت لحظه ای بر عملکرد دستگاه و تشخیص سریع مشکلات احتمالی را فراهم می کنند.مواد جدید مورد استفاده در ساخت رگولاتورها نیز تحول بزرگی در این صنعت ایجاد کرده است. استفاده از آلیاژهای پیشرفته و پوشش های نانویی باعث افزایش مقاومت دستگاه ها در برابر خوردگی و سایش شده است. برخی برندها نیز روی کاهش ابعاد و وزن محصولات خود تمرکز کرده اند، در حالی که عملکرد و دوام آنها را حفظ کرده اند.

عملکرد رگلاتور فشار گاز

رگولاتور فشار گاز وظیفه کاهش و تثبیت فشار گاز ورودی را بر عهده دارد تا فشار خروجی ثابت و قابل کنترل باشد. این دستگاه شامل یک دیافراگم حساس، فنر تنظیم و شیر خروجی است که با تغییر فشار خروجی موقعیت شیر را تنظیم می‌کند. فشار ورودی معمولاً بین 1 تا 50 بار است و فشار خروجی می‌تواند در بازه 0.1 تا 25 بار تنظیم شود. عملکرد رگولاتور به صورت خودکار و بدون نیاز به نیروی خارجی انجام می‌شود و دقت تنظیم فشار در بازه 0.01 تا 0.5 بار بسته به نوع دستگاه متفاوت است.

در رگولاتورهای پیلوت دار، یک شیر کنترلی کوچک فشار خروجی را اندازه‌گیری و به شیر اصلی سیگنال می‌دهد تا تغییرات فشار به سرعت جبران شود. این سیستم باعث کاهش نوسانات و افزایش دقت در حفظ فشار ثابت می‌گردد. در مقابل، رگولاتورهای مستقیم فشار خروجی را بدون سیستم کمکی کنترل می‌کنند که برای فشار و دبی‌های پایین مناسب است. طراحی دقیق اجزا و رعایت استانداردهای بین‌المللی، عملکرد پایدار و ایمن رگولاتور را تضمین می‌کند.

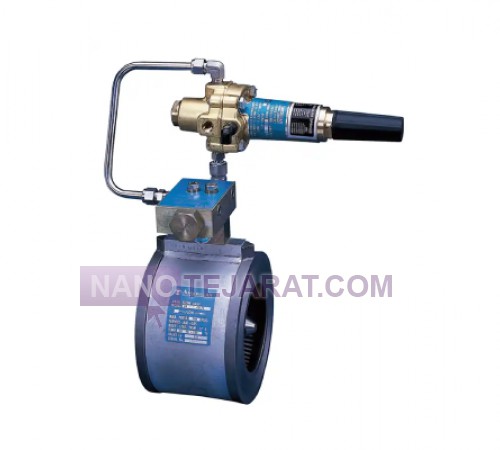

اجزای رگولاتور فشار گاز

رگولاتور فشار گاز شامل اجزای کلیدی مانند بدنه، دیافراگم، فنر تنظیم و شیر کنترل است که هر کدام نقش حیاتی در عملکرد دستگاه دارند. بدنه رگولاتور معمولاً از آلیاژ آلومینیوم، برنج یا استیل ضد زنگ ساخته می‌شود تا مقاومت در برابر فشار و خوردگی تامین شود. دیافراگم انعطاف‌پذیر، حساس به تغییرات فشار خروجی است و موقعیت شیر کنترل را تنظیم می‌کند. فنر تنظیم با تنظیم میزان نیروی وارد بر دیافراگم، فشار خروجی دقیق را تعیین می‌کند و قابل تنظیم بر اساس نیاز سیستم است.

علاوه بر این، رگولاتورهای پیلوت دار شامل شیر پیلوت، کانال‌های هدایت فشار و اتصالات جانبی هستند. شیر پیلوت وظیفه کنترل فشار به صورت دقیق و پایدار را بر عهده دارد و فشار خروجی را به شیر اصلی منتقل می‌کند. کانال‌های هدایت فشار، جریان گاز را به دیافراگم و شیر منتقل کرده و عملکرد هماهنگ سیستم را تضمین می‌کنند. اتصالات ورودی و خروجی نیز مطابق با استانداردهای بین‌المللی برای نصب ایمن و مطمئن طراحی شده‌اند. این اجزا در کنار هم باعث کارکرد بهینه و دقیق رگولاتور می‌شوند.

دلایل خرابی و مشکلات فنی رگولاتور فشار گاز

خرابی رگولاتور فشار گاز معمولاً به دلیل عوامل مکانیکی مانند فرسودگی دیافراگم، خرابی فنر تنظیم و آسیب دیدگی شیر خروجی رخ می‌دهد. فشار ورودی بیش از حد مجاز، که معمولاً بالاتر از 50 بار است، می‌تواند باعث آسیب دائمی به اجزای داخلی شود. آلودگی و ذرات معلق در گاز نیز موجب گرفتگی مسیر جریان و کاهش عملکرد دقیق رگولاتور می‌شوند. همچنین استفاده نادرست در دماهای خارج از محدوده کاری استاندارد بین -20 تا 60 درجه سانتیگراد، عمر مفید دستگاه را کاهش می‌دهد.

مشکلات فنی رایج شامل نوسان فشار خروجی، کاهش دبی گاز و صدای غیرطبیعی در هنگام کارکرد است. این موارد معمولاً ناشی از تنظیم نادرست فنر، نشست شیر یا وجود نشتی در بدنه رگولاتور است. عدم نگهداری و تعمیر به موقع موجب افزایش خرابی‌های جدی و هزینه‌های بالای تعویض قطعات می‌شود. استفاده از قطعات یدکی اصلی و رعایت دستورالعمل‌های استاندارد موجب افزایش دوام و کارایی رگولاتور می‌گردد.
