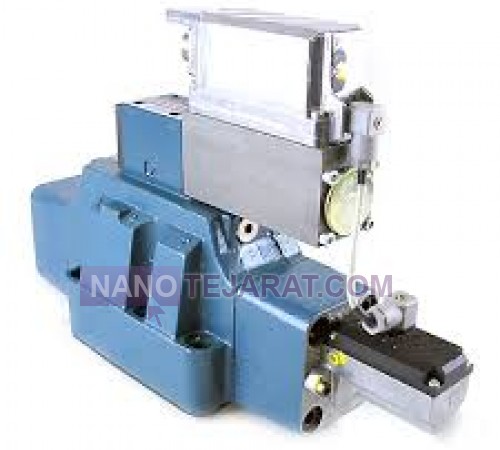

پروپرشنال هیدرولیک vickers proportional directional control valve

بررسی تخصصی پروپرشنال هیدرولیک vickers proportional directional control valve و نکات انتخاب مهندسی

شیر پروپرشنال هیدرولیک Vickers، به‌ویژه سری DG4V / DG5V، برای کنترل دقیق جریان و فشار در سیستم‌های هیدرولیک صنعتی طراحی شده است. این شیرها امکان کنترل پیوسته جریان تا دبی ۵۰ تا ۱۰۰ لیتر بر دقیقه و فشار کاری تا ۳۵۰ بار را فراهم می‌کنند. از ویژگی‌های مهم می‌توان به خطی بودن بالا (Linearity ±0.5%)، زمان پاسخ 10–15 میلی‌ثانیه و هیسترزیس کمتر از 1% اشاره کرد. انتخاب مهندسی مناسب باید با توجه به دبی، فشار کاری، نوع سیگنال الکتریکی (±10V یا ±20mA)، نوع فیدبک اسپول و شرایط محیطی انجام شود. رعایت استانداردهای نصب ISO 4401 و کیفیت فیلتراسیون روغن (ISO 4406 18/16/13) برای جلوگیری از ساییدگی و افزایش عمر شیر حیاتی است. Vickers Proportional Valve در ماشین ابزار، پرس‌های هیدرولیک، خطوط تولید خودکار و سیستم‌های کنترل موقعیت دقیق کاربرد گسترده دارد.

• مدل‌های رایج: DG4V, DG5V
• فشار کاری: تا 350 بار بسته به مدل و کاربرد
• دبی نامی: 5 تا 100 لیتر بر دقیقه
• خطی بودن جریان: ±0.5% از محدوده کامل
• هیسترزیس: کمتر از 1% برای کنترل دقیق موقعیت
• زمان پاسخ: 10–15 میلی‌ثانیه
• نوع سیگنال ورودی: ±10V DC یا ±20mA
• نوع فیدبک: مکانیکی یا الکترونیکی (Closed Loop Feedback)
• استاندارد نصب: ISO 4401 (Mounting Plate)
• فیلتراسیون روغن: ISO 4406 18/16/13 حداقل برای جلوگیری از خوردگی اسپول
• دمای کاری: -20 تا +80 درجه سانتی‌گراد
• کاربردهای صنعتی: ماشین ابزار، پرس‌های هیدرولیک، خطوط تولید اتوماتیک، سیستم‌های کنترل موقعیت دقیق
• نکات مهندسی انتخاب: تطبیق فشار و دبی با سیستم، انتخاب نوع فیدبک مناسب، اطمینان از فیلتراسیون و نصب صحیح برای طول عمر طولانی
