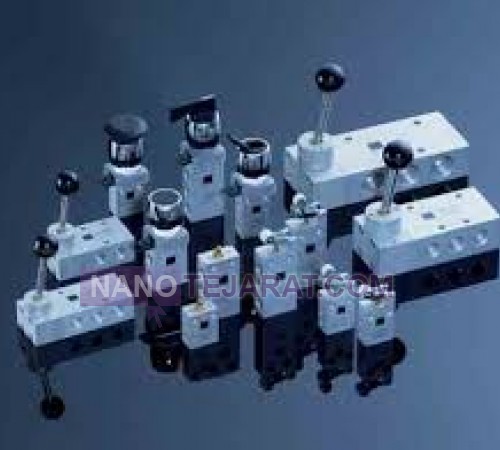

شیربرقی هافنر

اجزای تشکیل‌دهنده شیر برقی هافنر و نحوه عملکرد هر بخش

شیر برقی هافنر (Hafner Solenoid Valve) از اجزای اصلی شامل سولنوئید، هسته متحرک (پلاگ)، فنر بازگرداننده، بدنه و مسیرهای جریان داخلی تشکیل شده است. سولنوئید با دریافت جریان الکتریکی میدان مغناطیسی ایجاد کرده و هسته متحرک را به سمت بالا یا پایین حرکت می‌دهد. حرکت هسته مسیر جریان هوا یا سیال را باز یا بسته می‌کند. فنر بازگرداننده، هسته را به موقعیت اولیه برمی‌گرداند و اطمینان از عملکرد پایدار در حالت بدون جریان فراهم می‌کند. بدنه شیر شامل کانال‌های ورودی و خروجی و محفظه آب‌بندی است و جنس آن از برنج، فولاد ضد خوردگی یا آلومینیوم انتخاب می‌شود. اورینگ‌ها و واشرها از جنس NBR یا Viton هستند تا نشتی جلوگیری شود. این طراحی امکان کنترل سریع فشار و جریان در سیستم‌های پنوماتیک و هیدرولیک را با زمان پاسخ کوتاه و دوام طولانی فراهم می‌کند.

• سولنوئید: سیم پیچ الکتریکی که با جریان برق میدان مغناطیسی ایجاد کرده و هسته متحرک را حرکت می‌دهد.
• هسته متحرک (پلاگ): حرکت هسته مسیر جریان سیال یا هوا را باز یا بسته می‌کند.
• فنر بازگرداننده: بازگرداندن هسته به موقعیت اولیه در حالت بدون جریان و حفظ پایداری عملکرد.
• بدنه شیر: محفظه اصلی شامل کانال‌های ورودی و خروجی، ساخته شده از برنج، آلومینیوم یا فولاد ضد خوردگی.
• اورینگ‌ها و واشرها: NBR یا Viton برای جلوگیری از نشتی و حفظ آب‌بندی سیستم.
• مسیر جریان داخلی: طراحی دقیق کانال‌ها برای حداقل تلفات فشار و حرکت روان سیال.
• پایه اتصال و فیش برق: نگهداری سولنوئید و تامین جریان برق پایدار برای تحریک شیر.
