انتخاب طول استاد بولت ها

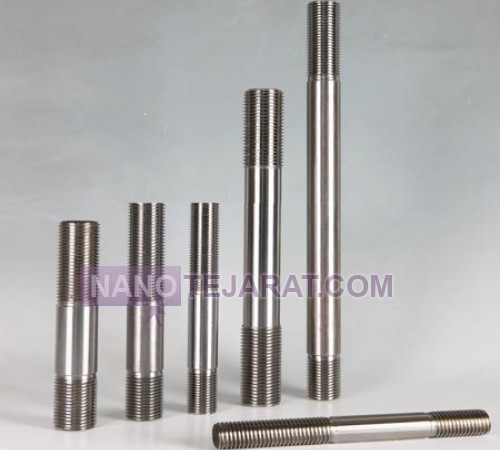

انتخاب طول استاد بولت هابرای انتخاب ابعاد مناسب استاد بولت محاسبات مهندسی درباره ابعاد قطعاتی که قرار است از طریق استاد بولت به هم متصل شوند لازم است. به عنوان مثال خط انتقال آبی را در نظر بگیرید که فشار جریان عبوری PN20 می باشد - دقت داشته باشید تعیین این فشار صرفا معادل فشار جریان عبوری نیست و گاها به دلیل قرار گرفتن خط لوله در سطح بالاتر از زمین که تا اندازه ای فشار حاصل از وزن لوله نیز در انتخاب استاد بولت با کلاس مختلف تاثیر بسیار زیادی دارد - در این اتصال نیاز به استفاده از شیر پروانه ای ویفری است که بعنوان مثال شیرهای پروانه ای ویفری جریان 4 اینچ هدود 5.5 سانتی متر عرض دارند. علاوه بر این جهت اتصال نیاز به دو فلنچ پلی اتیلن در دو سر شیر پروانه ای است که برای فشار PN20 ضخامت هر یک حدود 27 میلیمتر است. بر روی فلنچ های پلی اتیلن رینگ ها قرار میگیرند که در این فشار ضخامت رینگ حدود 16 میلیمتر است. پس در مجموع دو فلنچ پلی اتیلن در دو طرف حدود 5.5 سانتیمتر و دو رینگ نیز حدود 3.5 سانتیمتر ضخامت دارندو خود شیر پروانه ای نیز حدود 5.5 سانتی متر بود یعنی در مجموع 14.5 سانتی متر . مضاف بر آن باید استاد بولت با طولی انتخاب شود که مهره ها نیز در دو طرف بصورت کامل بسته شده و حد اقل یک یا دو رزوه از استاد بولت نیز از مهره بیرون بماند. بدین منظور بسته به قطر استاد بولت عرض مهره - گوشت مهره - نیز متفاوت خواهد بود برای استاد بولت 8 بعنوان مثال در دو طرف ما 4 سانتی متر در نظر گرفته و در کل برای این اتصال طول استاد بولت 19 سانتی متر انتخاب میشود.
